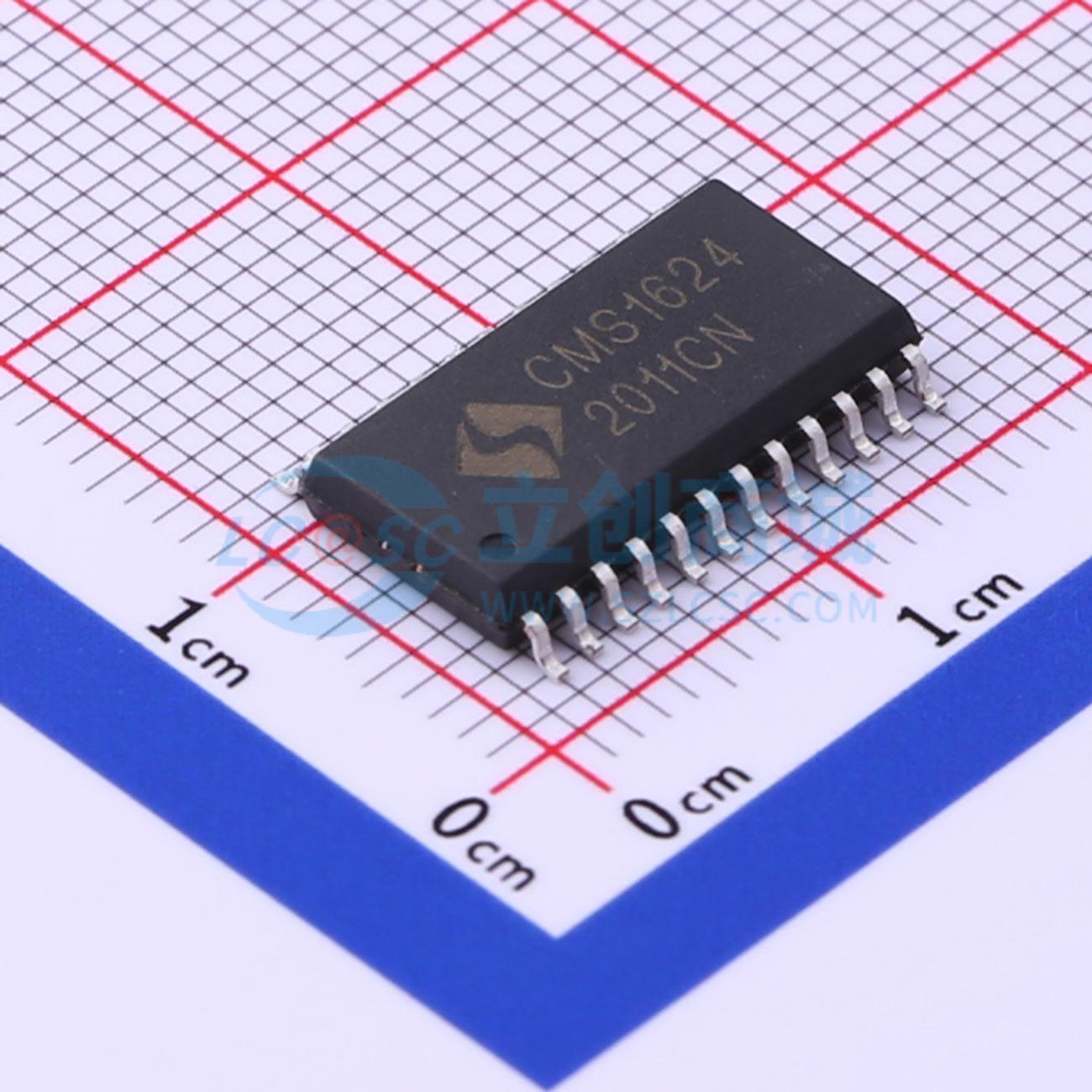

温馨提醒：图片仅供参考，商品以实物为准
CMS1624
CMS1624
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS1624
- 商品编号
- C541894
- 商品封装
- SOP-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 11段x7位；12段x6位；13段x5位；14段x4位 | |
| 接口类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | - | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 100mA | |
| 段驱动电流 | 60mA | |
| 功能特性 | BCD输入锁存功能；PWM调光；内置显示RAM；内部复位功能 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | - |
商品概述
CMS1624 是LED（发光二极管显示）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED高压驱动等电路。本产品性能优良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP24 的封装形式。
商品特性
- 采用功率CMOS 工艺
- 多种显示模式（11 段 ×7 位 ~14 段 ×4 位）
- 辉度调节电路（8 级占空比可调）
- 串行接口（CLK，STB，DIN）
- 振荡方式：内置RC 振荡（450KHz +5%）
- 内置上电复位电路
- 封装形式：SOP24
应用领域
- VCR
- VCD
- DVD
- 家庭影院
