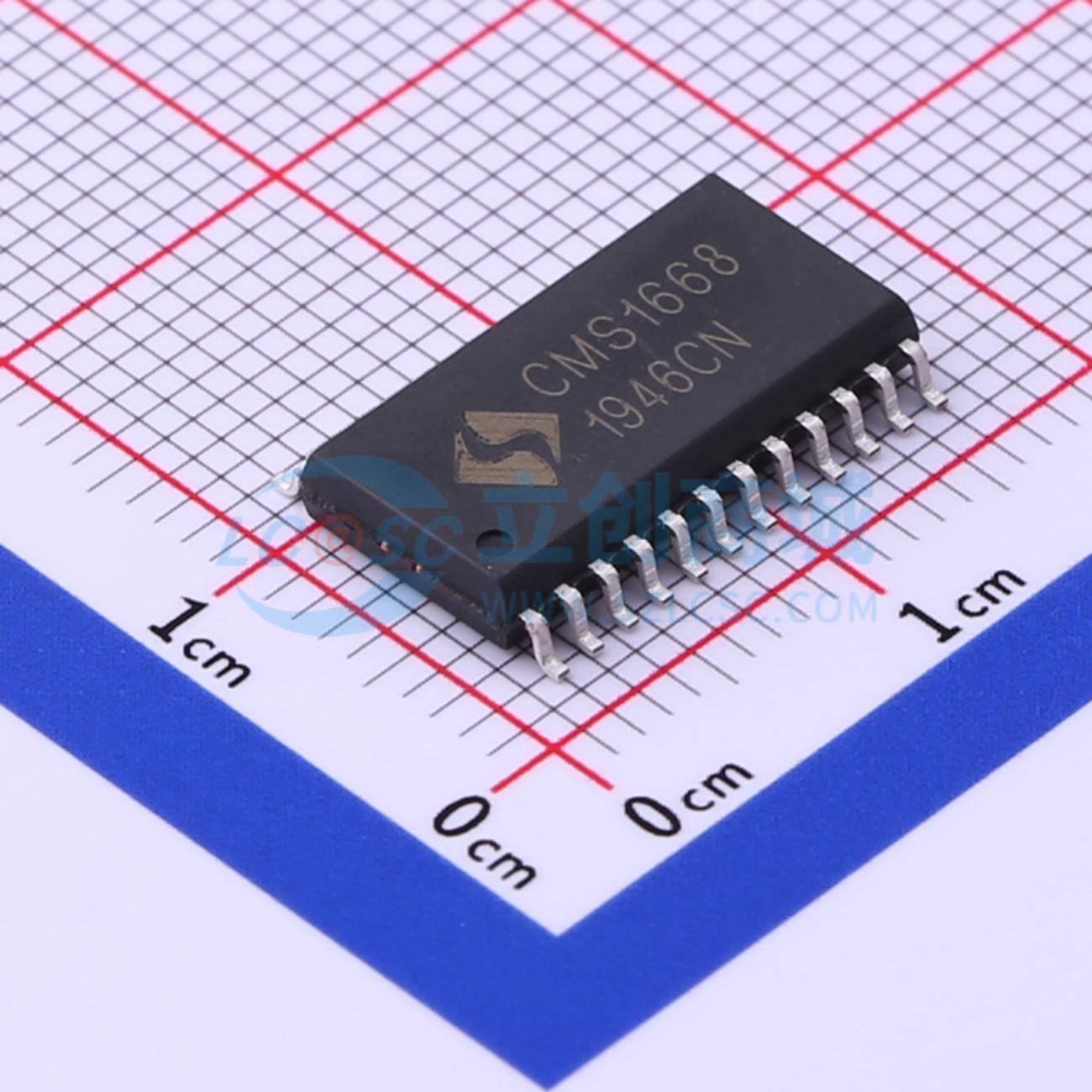

CMS1668

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Cmsemicon(中微半导体)
商品型号: CMS1668
商品编号: C541897
商品封装: SOP-24-300mil
包装方式: 管装
商品毛重: 1.08克(g)

商品参数

商品概述

CMS1668 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU 数字接口、数据锁存器、LED 驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子称、智能电表等数码管或LED 显示设备。

商品特性

采用CMOS 工艺
多种显示模式（10 段 ×7 位 ~13 段 ×4 位）
最大支持矩阵按键 10×2
辉度调节电路（8 级占空比可调）
串行接口（CLK，STB，DIO）
振荡方式：内置RC 振荡
内置上电复位电路
内置数据锁存电路
内置针对LED 反偏漏电导致暗亮问题优化电路
抗干扰能力强
封装形式：SOP24

应用领域

家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）
机顶盒
电子称
智能电表等数码管或LED 显示设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	10段x7位；11段x6位；12段x5位；13段x4位
	接口类型	-
	工作电压	4.5V~5.5V
	时钟频率(fc)	-
	静态电流	-

	属性	参数值
	位驱动电流	100mA
	段驱动电流	60mA
	功能特性	PWM调光；BCD输入锁存功能；内部复位功能
	工作温度	-40℃~+85℃
	耗散功率(Pd)	-
