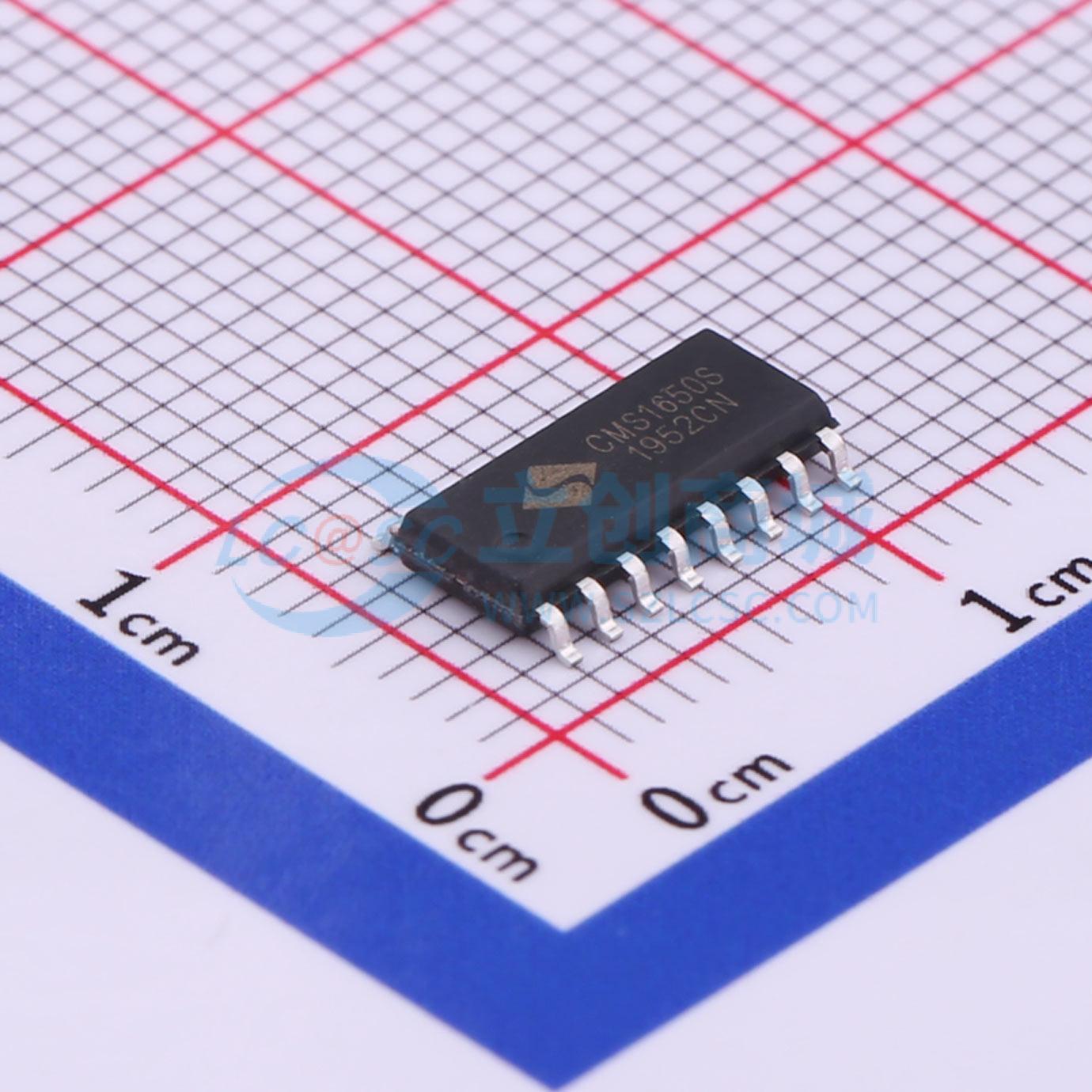

CMS1650S
CMS1650S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS1650S
- 商品编号
- C541898
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x4位；8段x4位 | |
| 接口类型 | - | |
| 工作电压 | 2.8V~7V | |
| 时钟频率(fc) | - | |
| 静态电流 | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | - | |
| 段驱动电流 | - | |
| 功能特性 | BCD输入锁存功能；PWM调光；内置显示RAM；内部复位功能 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
CMS1650S是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。CMS1650S性能稳定、质量可靠、抗干扰能力强，可适用于24小时长期连续工作的应用场合。
商品特性
- 两种显示模式：8段×4位和7段×4位
- 段驱动电流大于25mA，位驱动电流大于150mA
- 提供8级亮度控制
- 键盘扫描：7×4bit内部集成三极管驱动
- 高速两线式串行接口
- 内置时钟振荡电路
- 内置上电复位电路
- 支持2.8V - 5.5V电源电压
- 提供DIP16及SOP16封装
应用领域
- 家用电器产品如机顶盒、空调、DVD/VCD等显示的驱动
