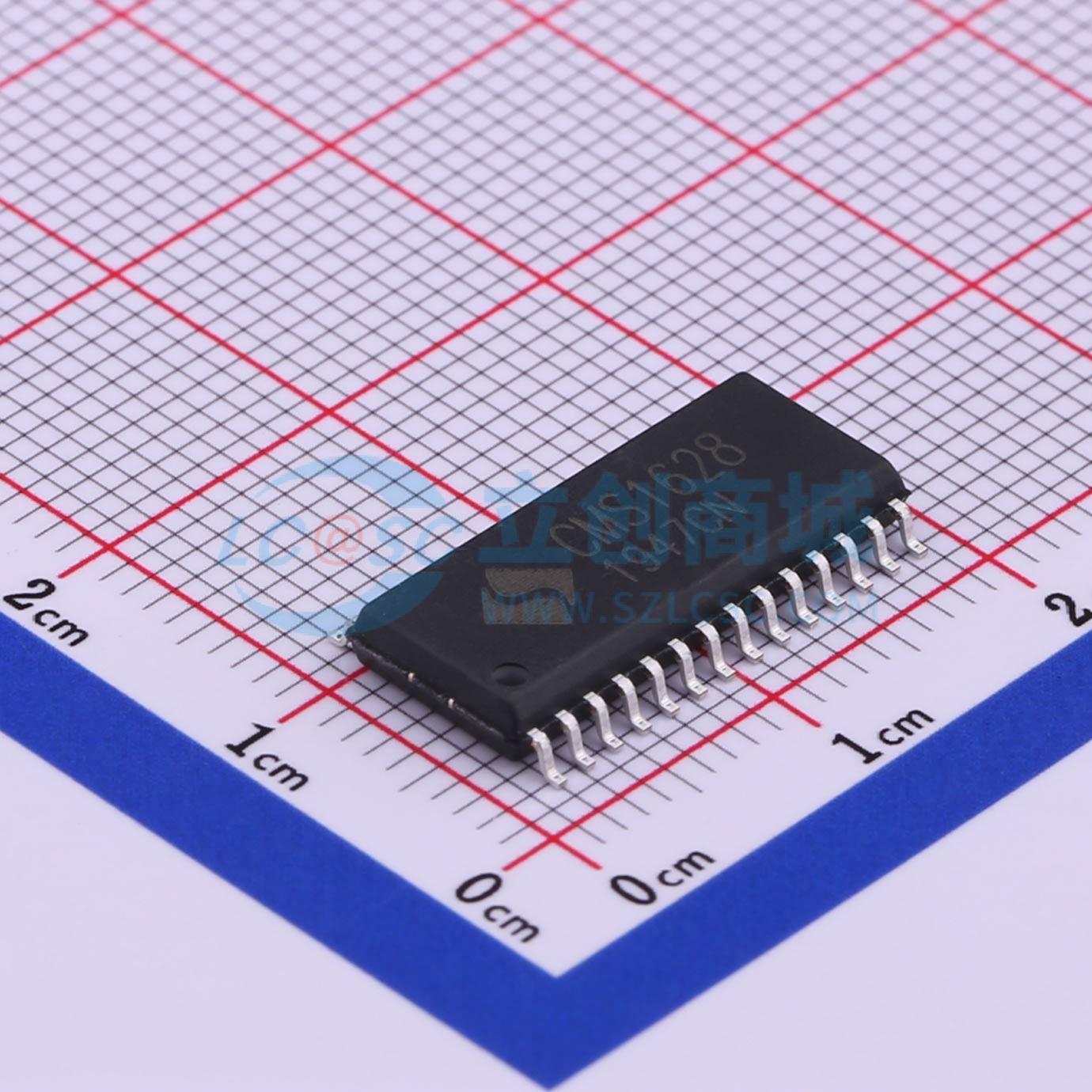

温馨提醒：图片仅供参考，商品以实物为准
CMS1628
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMS1628 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU 数字接口、数据锁存器、LED 驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子称、智能电表等数码管或LED 显示设备。
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS1628
- 商品编号
- C541896
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 10段x7位；11段x6位；12段x5位；13段x4位 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 位驱动电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 60mA | |
| 其他特性 | 键盘扫描；共阴极；辉光可调；共阳极 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
CMS1628 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU 数字接口、数据锁存器、LED 驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子称、智能电表等数码管或LED 显示设备。
商品特性
- 采用CMOS 工艺
- 多种显示模式（10 段 ×7 位 ~13 段 ×4 位）
- 最大支持矩阵按键 10×2
- 辉度调节电路（8 级占空比可调）
- 串行接口（CLK，STB，DIO）
- 振荡方式：内置RC 振荡
- 内置上电复位电路
- 内置数据锁存电路
- 抗干扰能力强
- 封装形式：SOP28
应用领域
- 家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）
- 机顶盒
- 电子称
- 智能电表等数码管或LED 显示设备
