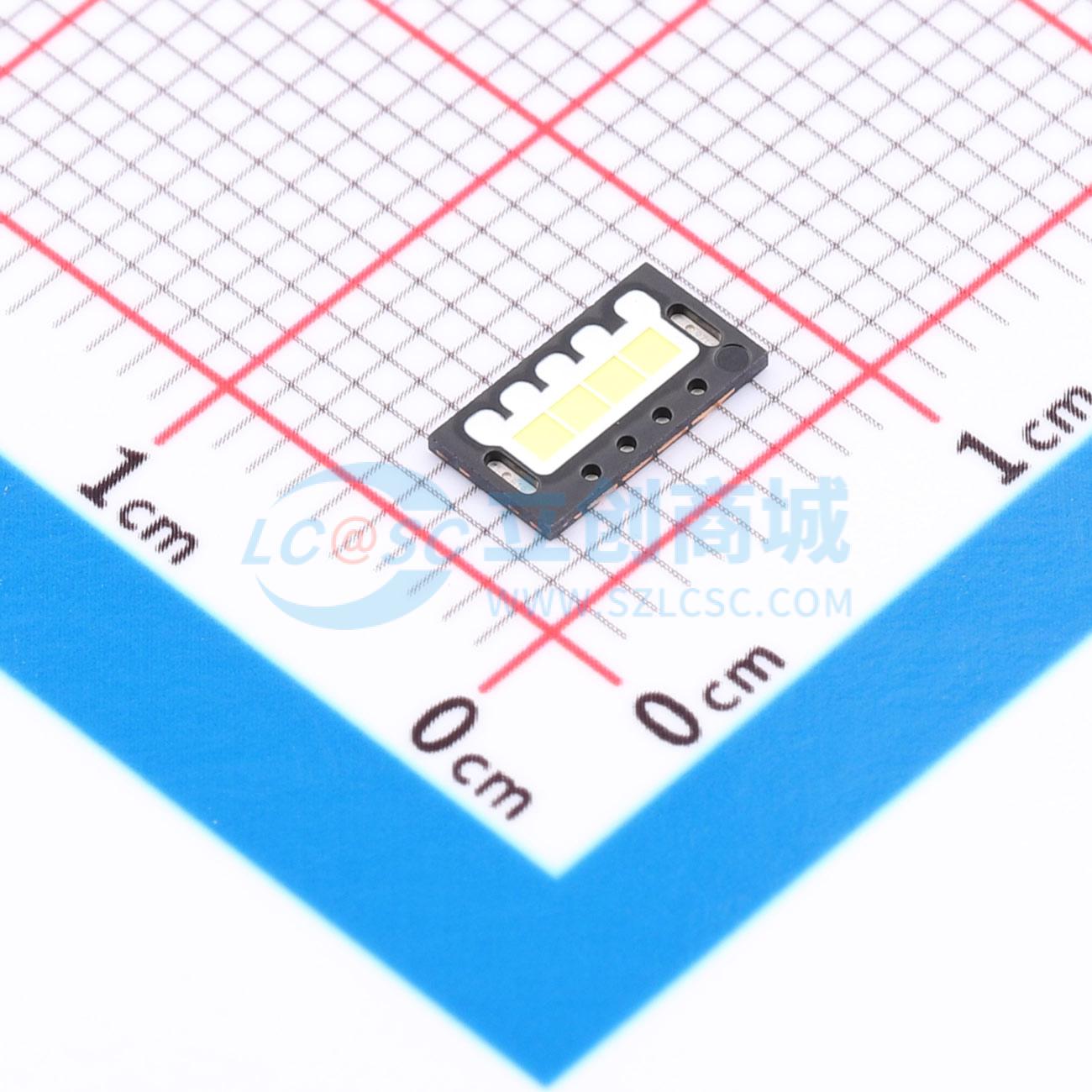

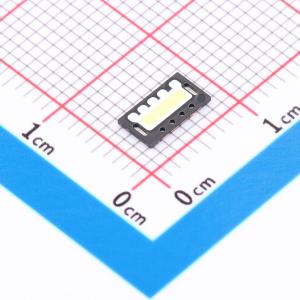

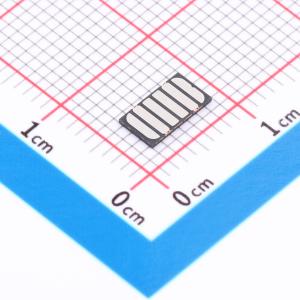

温馨提醒：图片仅供参考，商品以实物为准
KW4 HKL533.TK-F5FB-5L16M1-AGAE-A00-S
适用于高功率前照灯应用的SMT封装LED，具备出色对比度和二次板可靠性，亮度与高亮度兼备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OSRAM(欧司朗)
- 商品型号
- KW4 HKL533.TK-F5FB-5L16M1-AGAE-A00-S
- 商品编号
- C53214521
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.422667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 6.8mmx3.75mm方形灯头 | |
| 发光颜色 | 白色 | |
| 正向压降(Vf) | 12.39V | |
| 功率 | - | |
| 测试电流 | 1A | |
| 波长 | - | |
| 峰值波长 | - | |
| 二极管配置 | 4个串联 | |
| 透镜颜色 | - |
| 属性 | 参数值 | |
|---|---|---|
| 色温 | - | |
| 发光强度 | - | |
| 发光角度 | 120° | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+135℃ | |
| 半波宽 | - | |
| 发光材料 | - | |
| 光通量(25℃) | 1550lm~1940lm | |
| 抗静电能力 | 8kV |
商品概述
适用于高功率前照灯应用的贴片封装，多年来在全球汽车市场广泛使用。基于引线框架的黑色封装概念为标准前照灯解决方案提供了出色的对比度和卓越的二次电路板可靠性。OSLON Black Flat S兼具出色的亮度和高发光度。
商品特性
- 封装：贴片式环氧封装
- 芯片技术：UX:3
- 典型辐射角度：120°（朗伯体发射器）
- 颜色：根据CIE 1931标准，Cx = 0.319，Cy = 0.330（白色）
- 耐腐蚀等级：3B
- 认证：符合AEC - Q102标准
- ESD：根据ANSI/ESDA/JEDEC JS - 001（HBM，3B类）标准为8 kV
- 角度颜色一致性：优于ECE法规128补充提案7的3.7.2.1条款
应用领域
- 静态前照灯
