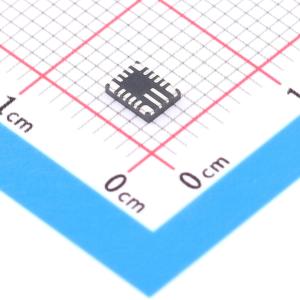

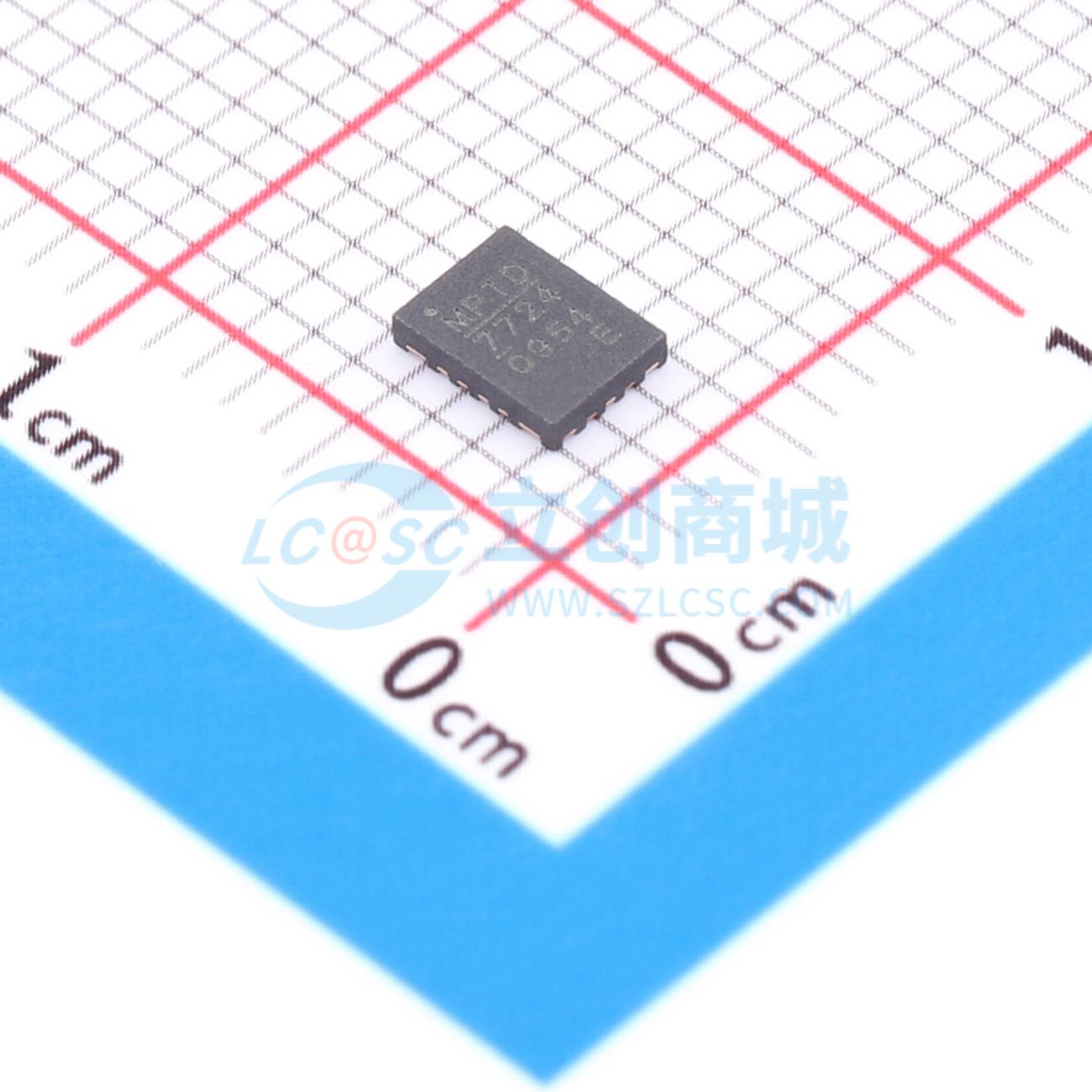

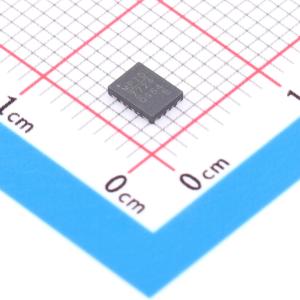

MPQ77240FSGLTE-0000AEC1-Z

MPQ77240FS是一款四通道智能高侧功率开关，每个通道额定电流最高可达0.8A。该器件采用分离电源设计，可支持5V至16V的输入电压(VINx)范围，以及两路不同输入电源轨。背对背MOSFET配置可实现最高26V的电池短路保护。MPQ77240FS采用小型TQFN-17 (3mm×4mm)封装，导通电阻RDS(ON)仅180mΩ，可为相机负载开关应用提供高效紧凑的解决方案。

MPQ77240FS可通过I²C接口配置高精度电流限制，这有助于在短路条件下钳位浪涌电流，提升系统可靠性。可选的启动压摆率也有助于降低启动过程中的浪涌电流。此外，若通道电流急剧升高，快关功能可快速关断器件。MPQ77240FS通过I²C接口与MCU通信，器件可通过外部电阻设置，最多支持6个地址。

借助内置模数转换器(ADC)，无需额外外部电路即可获取通道电流、电源电压、参考电压(VREF)和输出电压。器件具备完整的诊断和保护功能，包括输入过压(OV)和欠压(UV)检测、各通道输出过压检测、开路和电池短路检测、过流保护(OCP)、快关短路保护(SCP)和过温关断。平均电流和峰值电流检测可提升驾驶员监测系统(DMS)的诊断可靠性。故障状态可通过FT引脚和I²C接口同时上报。

作为功能安全器件，MPQ77240FS符合AEC-Q100标准，设计为符合ASIL-B要求，具备完善的监测功能，支持独立电源轨。此外，器件集成了8位ADC，支持读取每个输出的实时电流和电压。通过内置8位ADC提供的健壮诊断能力，安全覆盖率可显著提升，满足ASIL-D合规要求。本器件还提供相关安全文档，助力功能安全设计。

• 专为汽车应用设计
• 5V至16V输入电压(VINx)范围
• 背对背MOSFET结构，支持26V电池短路保护
• 符合AEC-Q100 1级认证
• 导通电阻180mΩ，散热性能更佳
• 减小电路板尺寸
• 采用带可焊侧翼的TQFN-17 (3mm×4mm)封装
• 高精度电流检测能力:1A下精度±3%
• 5μA低待机电流，延长汽车电池寿命
• 高灵活性
• 分离电源设计，支持两路电源轨
• 支持通道并联输出
• 可配置电流限制和软启动
• 完整的诊断和保护功能
• 通过FT引脚和I²C上报故障
• I²C支持6个地址
• 输入过压/欠压和输出过压检测
• 开路和电池短路检测
• 峰值和实时电流检测
• 通道短路和过温保护
• 符合AEC-Q100-012 1级测试要求
• 功能安全
• 集成8位ADC提升诊断覆盖率
• 符合ASIL-B/D合规要求
• 获得ISO 26262功能安全认证

• 信息娱乐系统和ADAS系统中相机和的智能高侧开关
• 通用阻性负载和容性负载
