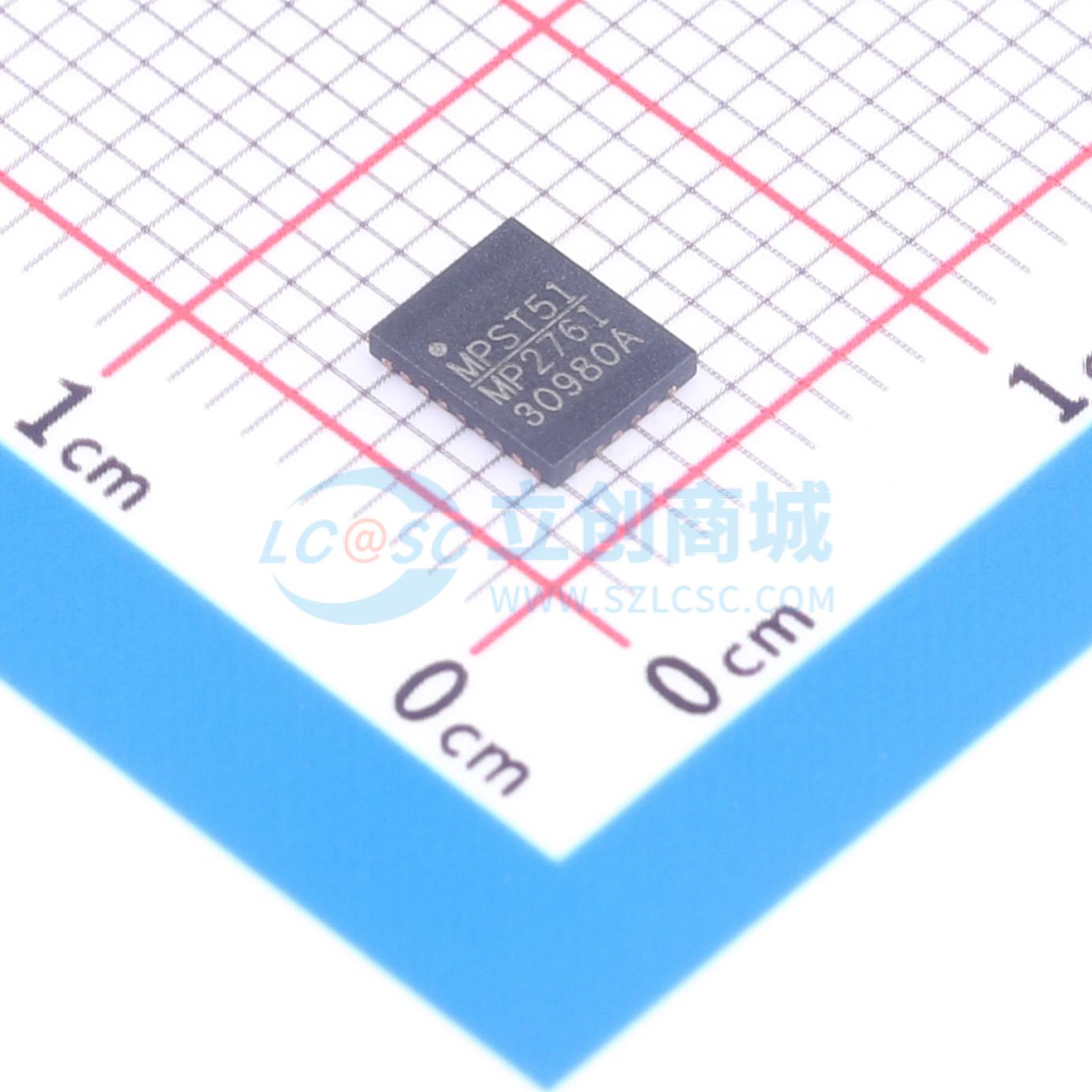

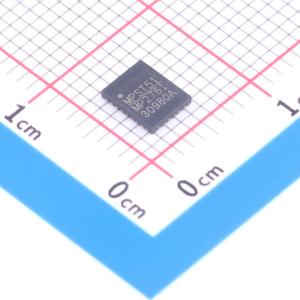

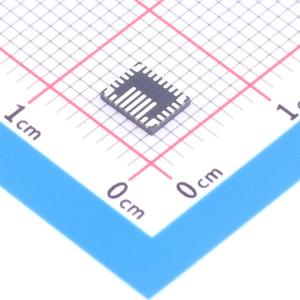

MP2761GVT-0000-Z

MP2761是一款专为2节至4节串联电池组设计的升降压充电IC。该器件支持宽4V至22V输入电压(VIN)范围为电池充电。升降压拓扑结构允许电池电压(VBATT)高于或低于VIN。当存在输入时，MP2761工作在充电模式。它检测VBATT，并通过四个阶段为电池充电:恒流涓流充电、恒流预充电、恒流快速充电和恒压充电，额外特性包括充电终止和自动再充电。MP2761还集成了输入电流(IIN)限制和VIN限制功能，避免输入电源过载，符合USB和USB功率传输(PD)规范。MP2761提供窄电压直流(NVDC)电源路径管理。集成的N沟道MOSFET驱动器(BGATE)控制外部N沟道MOSFET(BATFET)，调节系统最低电压并提供电池补充功能。使能源模式后，器件可在IN引脚提供宽4V至21V电压输出，源模式下IN输出电流限具有高分辨率，所有这些特性均符合USB PD规范。I²C/SMBus接口可配置充放电参数，包括IIN限制、VIN限制、充电电流、电池满充调节电压、源模式IN输出电压(VIN_SRC)和IIN_SRC。MP2761还可通过I²C/SMBus寄存器提供状态和故障信息。为保证安全运行，器件将芯片温度限制在可配置阈值内，其他安全特性包括输入过压保护(OVP)、电池OVP、系统OVP、热关断，以及可配置定时器防止死电池长时间充电。MP2761采用TQFN-30 (4mmx5mm)封装。

• 适用于2节至4节串联电池组的升降压充电器
• 工作输入电压范围:4V至22V (VIN)
• 最高可持续电压26V（外接MOSFET时最高可达28V）
• 支持USB 2.0、USB 3.0、USB 3.1、USB 3.2、USB Type-C和USB PD 3.0设置
• 降压和升压模式之间平滑切换
• 可配置最大输入电流(IIN)限制和最小VIN限制
• 最高可配置6A充电电流
• 可配置电池满充电压最高达18.72V，精度为0.5%
• 源模式下可配置IN输出电压范围为4V至21V (VIN_SRC)，步长为20mV
• 源模式下输出电流最高可达6A (IIN_SRC)，步长为50mA
• 可配置开关频率范围:375kHz至770kHz (fSW)
• 支持I²C或SMBus主机控制接口
• 输入电源状态指示器
• 集成10位ADC用于监测
• 模拟输出引脚可监测充电模式和源模式下的电池电流
• 输入OVP、系统OVP和电池OVP
• 充电模式下系统短路保护(SCP)
• USB PD源模式下IN输出短路保护(SCP)
• 电池缺失检测
• NTC引脚浮空检测
• 集成用于输入电源通断或OVP的N沟道MOSFET驱动器
• 集成用于NVDC电源路径控制的N沟道MOSFET驱动器
• 可配置电池温度保护
• 热调节和热关断
• 采用TQFN-30 (4mmx5mm)封装

• USB功率传输(PD)设备
• 通用多节电池应用
