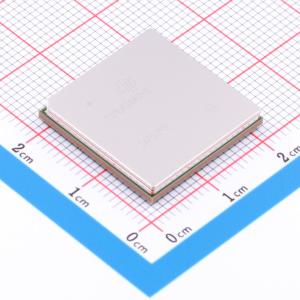

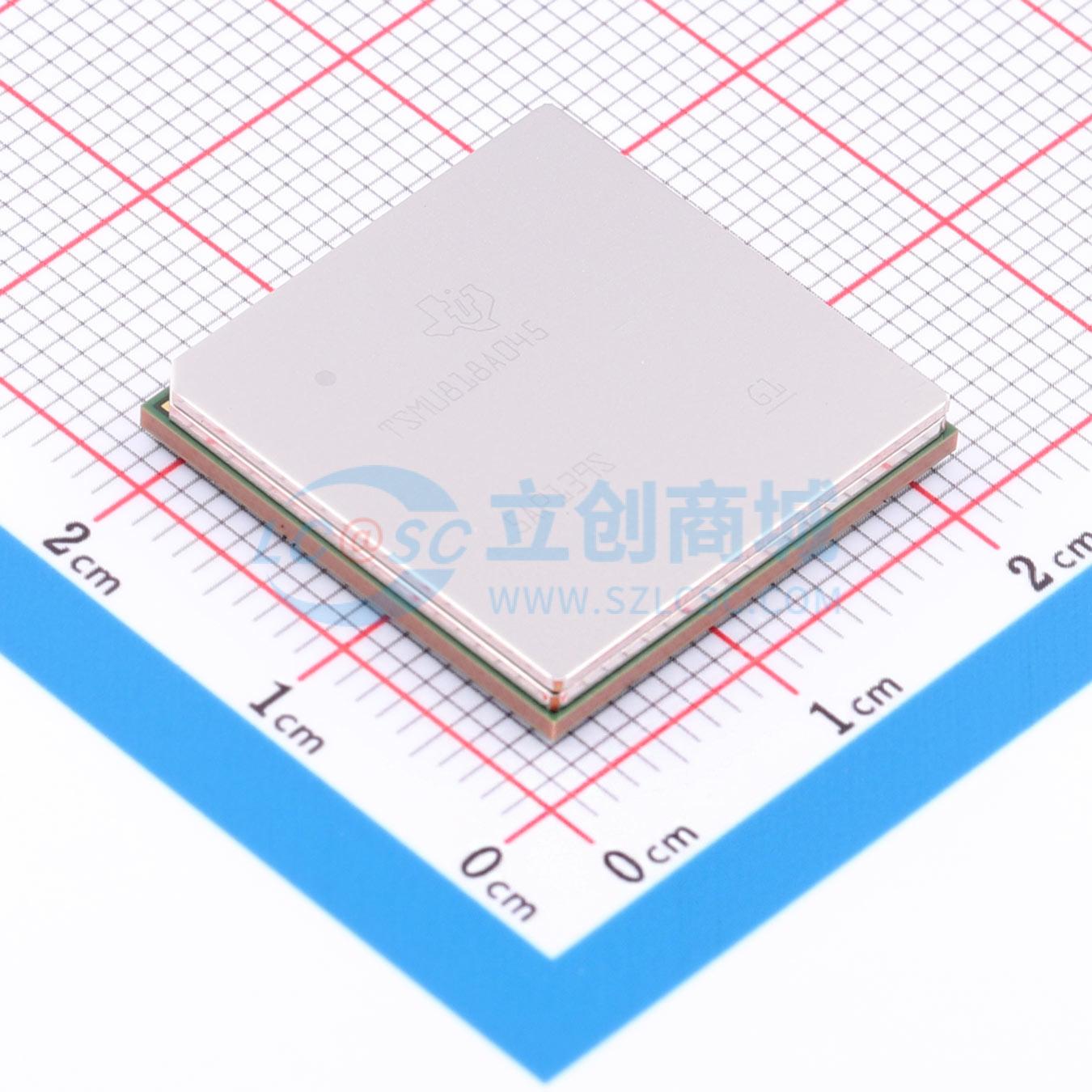

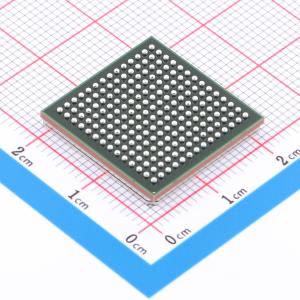

温馨提醒：图片仅供参考，商品以实物为准
TSMU818A045AMO
TSMU818A045AMO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSMU818A045AMO
- 商品编号
- C53214742
- 商品封装
- FCBGA-196
- 包装方式
- 托盘
- 商品毛重
- 12.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 18 | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 工作温度 | 0℃~+100℃ |
商品概述
TSMU818A045 是一款高性能、高度集成的参数测量单元 (PMU)，由8个独立通道组成。每个通道包括一个电压输出DAC（用于设置强制电压放大器的可编程输入电平）和两个钳位输入DAC。提供五个基于电阻器、可编程的力和测量电流范围，范围从 ±5μA 到±100mA 不等，其中四个范围使用片上检测电阻。8通道的测量可在线或配置中进行多路复用，因此无需外部多路复用器。此外，还提供相应通道的单独测量输出。通过一个与SPI兼容的简单串行接口，即可控制PMU功能。80MHz 的接口时钟允许通过双态双缓冲架构进行快速模式更新和状态更改。配置寄存器可用于轻松更改强制或测量条件、DAC 电平和选定的电流范围。
商品特性
- 8 通道 4 象限 PMU
- FV、FI、FZ（高阻态）、MV 和 MI 功能
- 可编程电流范围
- 内部 ±5μA、±40μA、±200μA、±2mA 范围
- 使用外部RSENSE时高达 ±100mA
- 45V FV 范围和不对称范围选择
- 在高达 10μF CLOAD 的条件下稳定运行
- 通道独立的 DAC
- 具有多个电压范围的 18 位强制 DAC
- 16 位偏移和电压钳位 DAC
- 15 位电流钳位 DAC
- 偏移误差和增益误差校准，具有真正的 18 位端点性能
- 双配置状态数字架构
- 快速电流钳位
应用领域
- 内存测试
- 半导体测试
- 源测量单元
