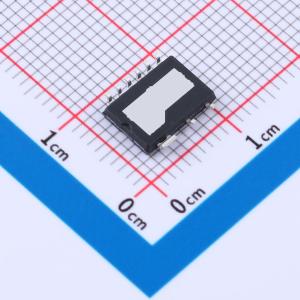

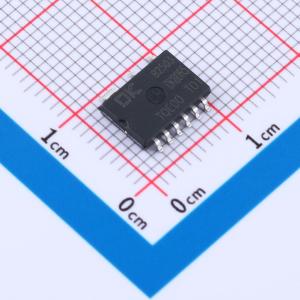

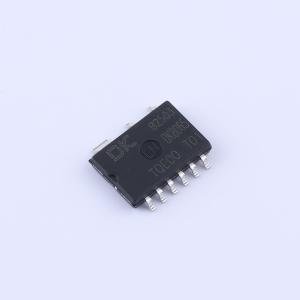

DK8065
700V 7.5V~60V 6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK8065
- 商品编号
- C53207002
- 商品封装
- ESOP-12
- 包装方式
- 编带
- 商品毛重
- 0.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.5V~60V | |
| 开关频率 | 25kHz~200kHz | |
| 输出电流 | 6A | |
| 耗散功率(Pd) | 3W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | - | |
| 工作模式 | QR | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
该器件是一款高度集成了700V GaN HEMT的准谐振反激控制AC-DC功率开关芯片。它通过检测功率管漏极电压，在其达到最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。该设计极大地简化了反激式AC-DC转换器的设计和制造，尤其适用于对高转换效率和高功率密度有要求的产品。该器件具备完善的保护功能，包括输出过压保护（OVP）、VCC过欠压保护、过温保护（OTP）、开环保护以及输出过流保护（OCP）等。
商品特性
- 具备HV自适应功能：可连接桥前X电容进行放电，或连接SW引脚启动。
- 最高支持200KHz开关频率。
- 待机功耗低于50mW。
- 采用准谐振（QR）工作模式。
应用领域
- 高功率密度快速充电器
- 笔记本电脑适配器
- 平板电脑适配器
- 机顶盒适配器
- 辅助和待机电源
