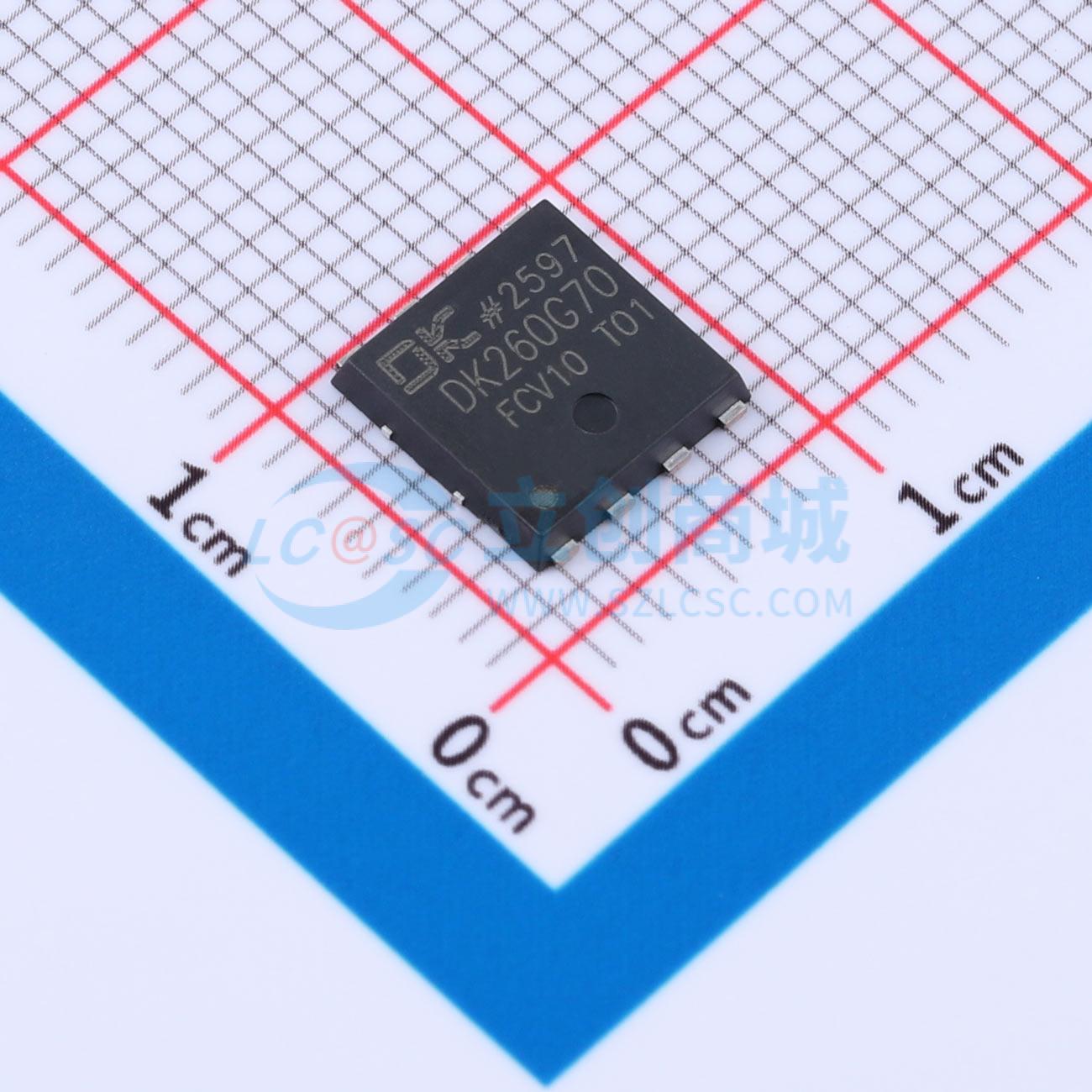

DK260G70
内置驱动的氮化功率管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK260G70
- 商品编号
- C53207005
- 商品封装
- PDFN-8(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 氮化镓晶体管(GaN HEMT) | |
| 类型 | N沟道 | |
| 技术路线 | E-mode | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 8A | |
| 耗散功率(Pd) | 33W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 数量 | - | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 17.7pF | |
| 导通电阻(RDS(on)) | 196mΩ |
商品概述
该器件集成了E-MODE氮化镓专用驱动芯片以及700V、196mΩ的氮化镓功率管，可用于替代传统的硅基MOSFET或D-MODE氮化镓器件。它支持500kHz的开关频率，具备零反向恢复时间，并集成DESAT保护功能。
商品特性
- 兼容传统PWM控制器
- 集成700V、196mΩ增强型氮化镓功率管
- 栅极输入电压范围宽，为8V至20V
- 采用自供电技术，无需外部辅助电源
- 可直接替换N沟道MOSFET
- 可通过栅极外接电阻调节开通速度
应用领域
- 反激拓扑
- PFC拓扑
- LLC拓扑
- 快充与适配器
- LED电源
