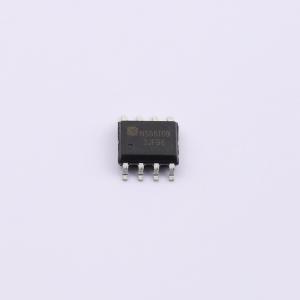

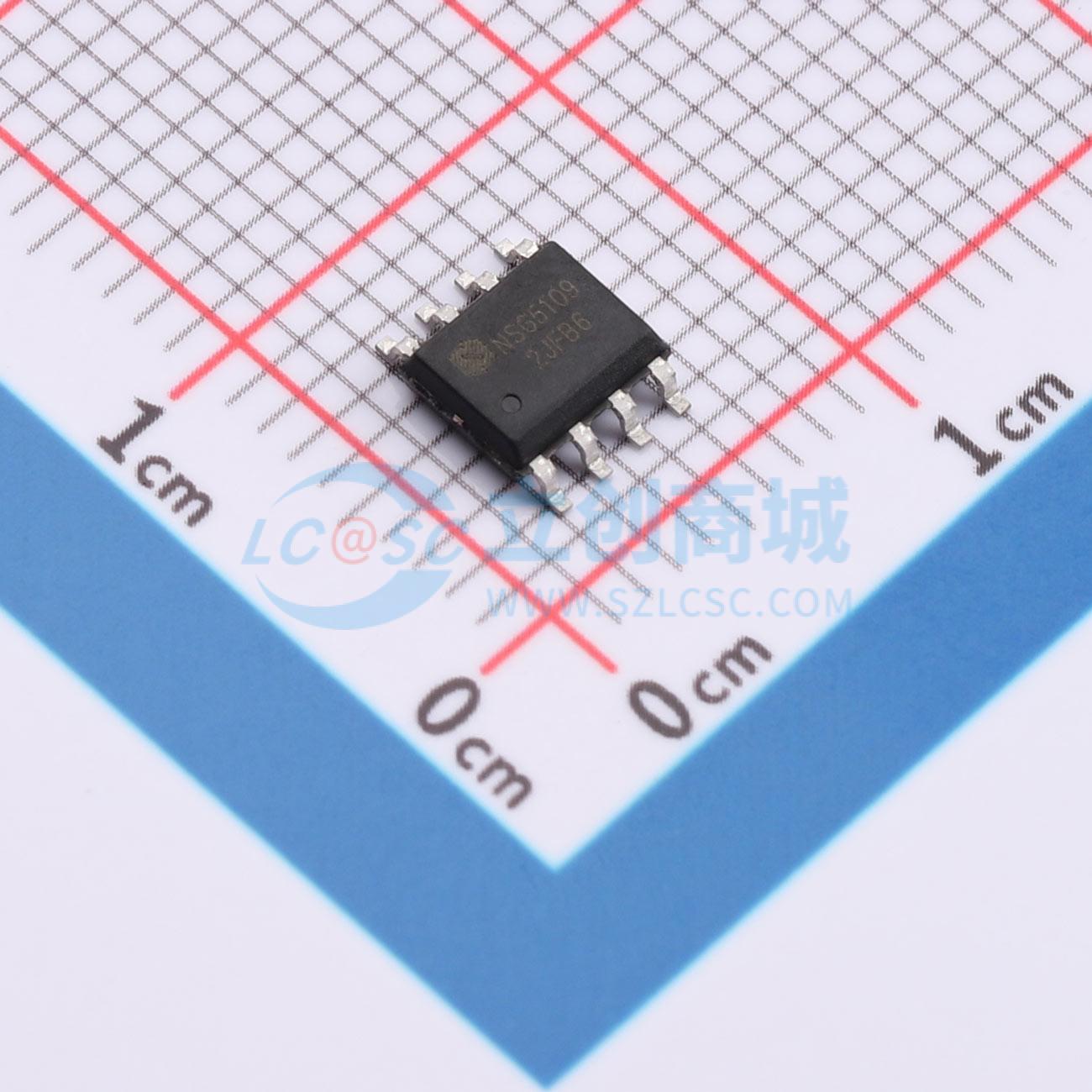

NSG5109实物图
  • NSG5109商品缩略图
  • NSG5109商品缩略图
  • NSG5109商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG5109

自举工作的浮动通道高压高速功率MOSFET/IGBT高低侧驱动芯片,集成保护电路,兼容低电平逻辑,具备大电流脉冲输出能力

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
NSG5109
商品编号
C53190621
商品封装
SOP-8​
包装方式
编带
商品毛重
0.2224克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边;高边
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)4.3A
拉电流(IOH)4.3A
工作电压7V~17V
上升时间(tr)12ns
属性参数值
下降时间(tf)12ns
传播延迟 tpLH-
传播延迟 tpHL-
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)95uA
功能特性使能关断;内置自举二极管;交错导通保护;死区时间控制;过流保护;充电泵升压

商品概述

该器件是一款高压、高速功率MOSFET/IGBT高低侧驱动芯片,具有两个独立的传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路,具备大电流脉冲输出能力。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出电流能力最大可达4.3A,其浮地通道最高工作电压可达100V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。

商品特性

  • 自举工作的浮动通道
  • 最高工作电压为100V
  • 兼容3.3V, 5V输入逻辑
  • dV/dt耐受能力可达±50 V/nsec
  • Vs负压耐受能力达-9V
  • 高、低侧欠压锁定电路
  • 高侧欠压锁定正向阈值5.1V
  • 高侧欠压锁定负向阈值3.95V
  • 低侧欠压锁定正向阈值5V
  • 低侧欠压锁定负向阈值3.6V
  • 芯片开通/关断传输延时:Ton/Toff =120ns/120ns
  • 高低侧延时匹配
  • 驱动电流能力:拉电流/灌电流=4.3A/4.3A
  • 符合RoSH标准SOP8封装

应用领域

  • 电信和数据通信电源
  • 半桥转换器
  • 推挽式转换器
  • 高压同步降压转换器
  • 电机控制
  • 电动助力转向系统
  • D类音频放大器
