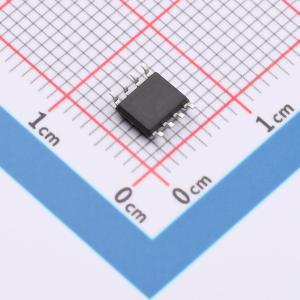

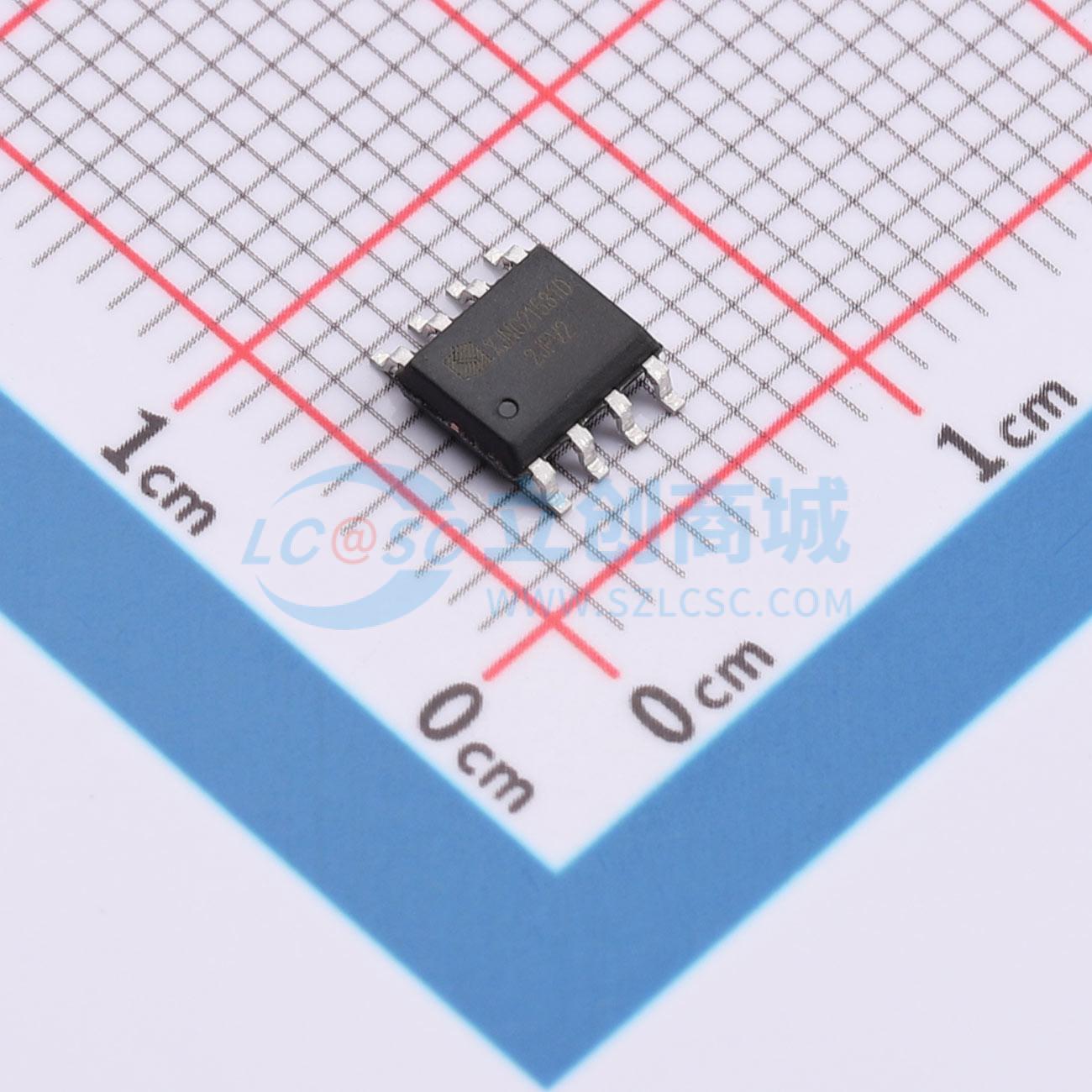

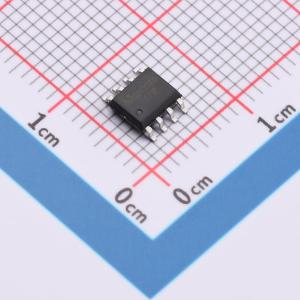

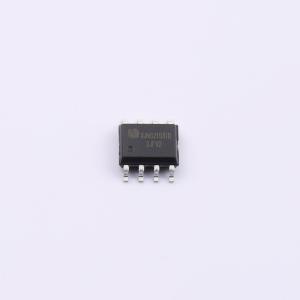

XJNG21531D实物图
  • XJNG21531D商品缩略图
  • XJNG21531D商品缩略图
  • XJNG21531D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

XJNG21531D

高压高速自振荡半桥MOSFET/IGBT驱动芯片,内置死区和自举电路,简化外围电路

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
XJNG21531D
商品编号
C53190624
商品封装
SOP8​
包装方式
编带
商品毛重
0.2344克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)1.5A
拉电流(IOH)1.2A
工作电压8.28V~16.8V
上升时间(tr)120ns
属性参数值
下降时间(tf)50ns
传播延迟 tpLH-
传播延迟 tpHL-
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)800uA
功能特性交错导通保护;死区时间控制

商品概述

高压、高速功率MOSFET自振荡半桥驱动芯片。其浮动通道可用于驱动高低侧N沟道功率MOSFET,浮地通道最高工作电压可达600V。内置0.6μs死区电路,可以有效防止高低侧功率管直通。内置自举电路,可以简化芯片外围电路。采用SOP8封装,可以在-40°C ~ 125°C温度范围内工作。

商品特性

  • 最高工作电压为 +600V
  • CT、RT可编程振荡器
  • 微功率启动
  • CT引脚上的非锁定关断特性(1/6 VCC)
  • VCC钳位电压为15.6V
  • 集成VCC欠压锁定电路
  • 正/负欠压阈值:9.2V/8.3V
  • 集成VBS欠压锁定电路,正/负欠压阈值:8.8V/8.0V
  • 死区时间 DT = 0.6μs
  • 输出级拉电流/灌电流能力 1.2A/1.5A
  • dV/dt耐受能力可达 ±50V/nsec
  • 集成自举
  • 宽温度范围 -40°C ~ 125°C
  • 符合RoHS标准

应用领域

  • 电源管理
  • 电子照明
  • 逆变器
  • 电机驱动
