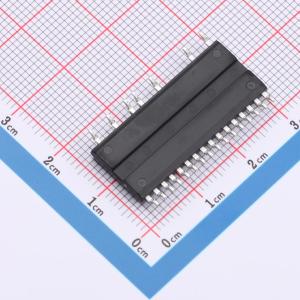

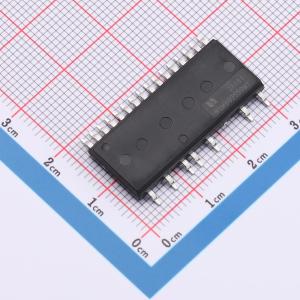

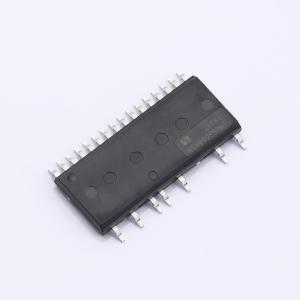

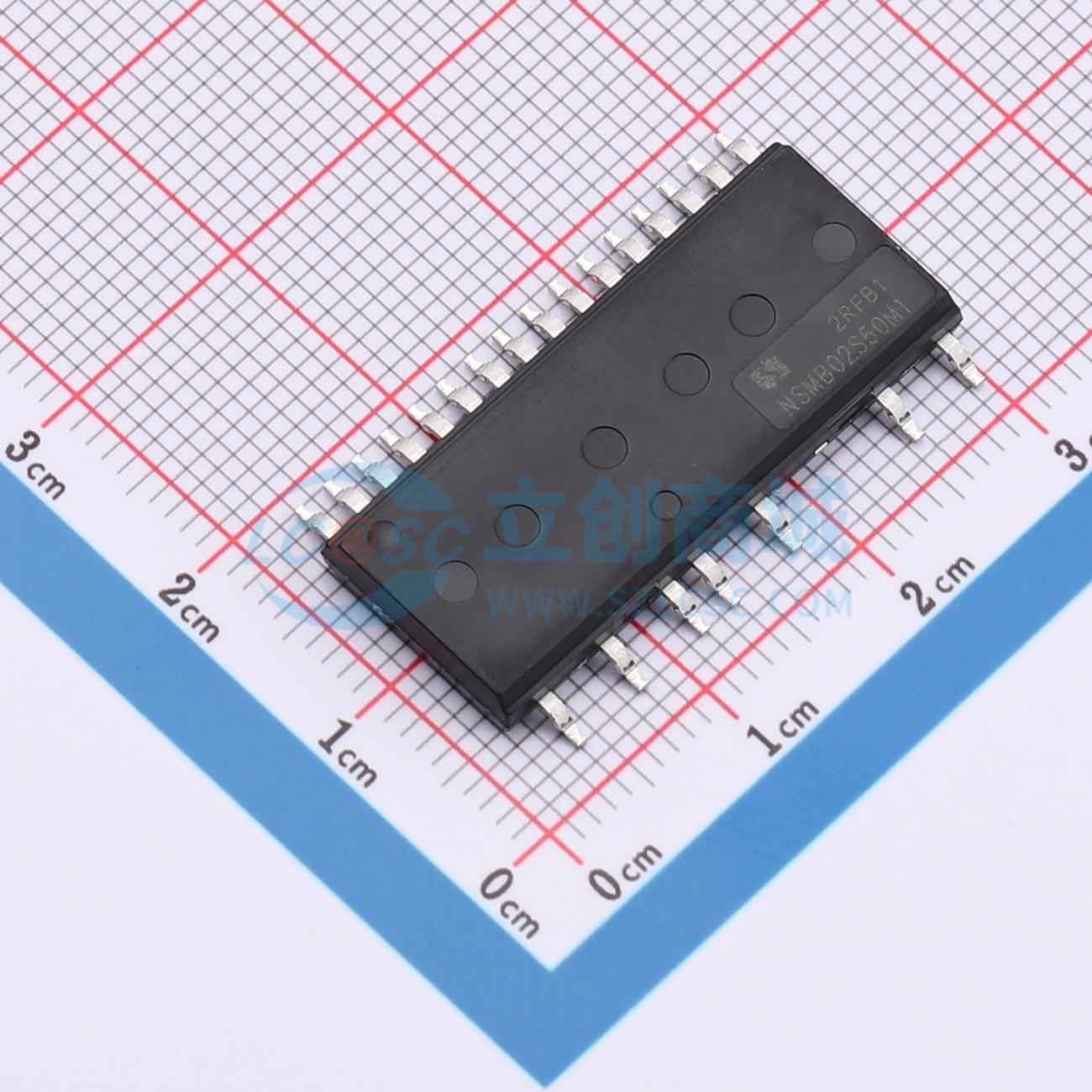

NSMB02S50M1
智能功率模块三相全桥驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSMB02S50M1
- 商品编号
- C53190625
- 商品封装
- SOP-23
- 包装方式
- 编带
- 商品毛重
- 3.532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 3Ω@15V | |
| 工作电压 | 10V~18.5V | |
| 高侧偏置电压(Vbs) | 10V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 15kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14W | |
| 静态电流(Iq) | 100uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 29mm | |
| 宽度 | 12mm | |
| 功能特性 | - |
商品概述
NSMB02S50M1 是一款高度集成、高可靠性的三相无刷直流电机驱动智能功率模块，主要应用于风扇类等小功率电机驱动。该模块内部集成了6个快恢复功率MOSFET和3个半桥高压栅极驱动电路，并具备欠压保护功能，提供优异的系统保护和失效安全操作。每相配备独立的负直流端，支持分别进行电流检测。模块采用高绝缘、易导热和低电磁干扰的优化设计，封装紧凑，便于使用，特别适合内置电机或空间受限的安装场合。
商品特性
- 内置6个500V/2A快恢复功率MOSFET（典型导通电阻Rds,on = 3Ω @ 25℃）
- 内置高压栅极驱动电路
- 内置欠压保护功能
- 内置自举二极管
- 内置温度检测功能
- 栅极驱动电路供电电压范围：10V ~ 20V
- 提供3个独立的负电流检测端
- 兼容3.3V和5V逻辑电平的MCU接口，高电平有效
- 采用优化的低电磁干扰设计
- 绝缘等级：1500Vrms/min
应用领域
- 室内/户外空调
- 冰箱压缩机
- 排风扇
- 风扇
- 空气净化器
- 洗碗机水泵
