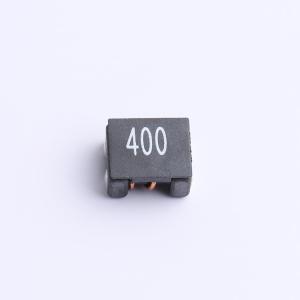

ZEACM7060F-400T16A5
两路 贴片共模滤波器 阻抗70Ω@100MHz 16.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 两路 贴片共模滤波器 阻抗70Ω@100MHz 16.5A
- 品牌名称
- ZE(增益)
- 商品型号
- ZEACM7060F-400T16A5
- 商品编号
- C53154892
- 商品封装
- SMD-4P,7x6mm
- 包装方式
- 编带
- 商品毛重
- 0.720462克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 16.5A | |
| 阻抗@频率 | 70Ω@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 125V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 4.5mΩ | |
| 工作温度 | -55℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 适用于大电流的片式共模滤波器
- 所有系列产品的形状均控制在最小限度，同时共模阻抗在10MHz时超过300~1000Ω，可大幅抑制共模噪声
- 产品的高度尺寸被控制在较低水平，能够适应不断小型轻量化的便携式设备的高密度化趋势
- 符合RoHS、无卤和REACH标准
- 采用紧凑的表面贴装封装工艺，节省印刷电路板空间
- 工作温度范围：-55℃~+125℃
应用领域
- 数据线、信号线的共模噪声抑制
- 电源线的共模噪声抑制
- 电磁干扰对策
- 适用于USB、控制器局域网、IEEE 1394、高清多媒体接口、低压差分信号、局域网等线路的电磁干扰抑制
