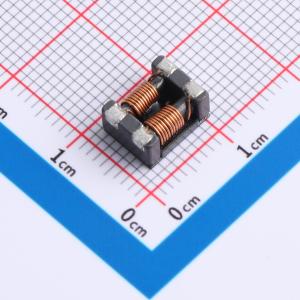

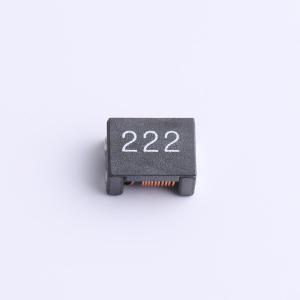

温馨提醒：图片仅供参考，商品以实物为准
ZEGMCM9070-222T
贴片共模滤波器 阻抗2.2kΩ@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 贴片共模滤波器 阻抗2.2kΩ@100MHz
- 品牌名称
- ZE(增益)
- 商品型号
- ZEGMCM9070-222T
- 商品编号
- C53154903
- 商品封装
- SMD-4P,9x7mm
- 包装方式
- 编带
- 商品毛重
- 1.387143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 3.3A | |
| 阻抗@频率 | 2.2kΩ@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 80V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 45.5mΩ | |
| 工作温度 | -55℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品概述
该产品为大电流应用的片式共模滤波器，其外形尺寸经过最小化设计，同时在10MHz频率下提供300~1000Ω的共模阻抗，能有效抑制共模噪声。产品高度较低，适应便携设备小型化、轻量化和高密度集成的趋势。符合RoHS、无卤和REACH标准，采用节省PCB空间的紧凑型SMD封装，工作温度范围为-55℃~+125℃。
商品特性
- 适用于大电流的片式共模滤波器
- 所有系列产品外形尺寸最小化，同时10MHz下共模阻抗达300~1000Ω，可大幅抑制共模噪声
- 产品高度尺寸控制在较低水平，适应便携设备小型化、轻量化及高密度化趋势
- 符合RoHS、无卤和REACH标准
- 采用紧凑的SMD封装工艺，节省PCB空间
- 工作温度范围：-55℃~+125℃
应用领域
- 数据线与信号线的共模噪声抑制
- 电源线的共模噪声抑制
- EMI对策应用
- 特定高速接口线路的电磁干扰抑制
