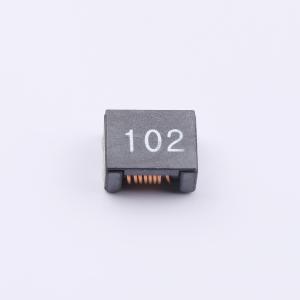

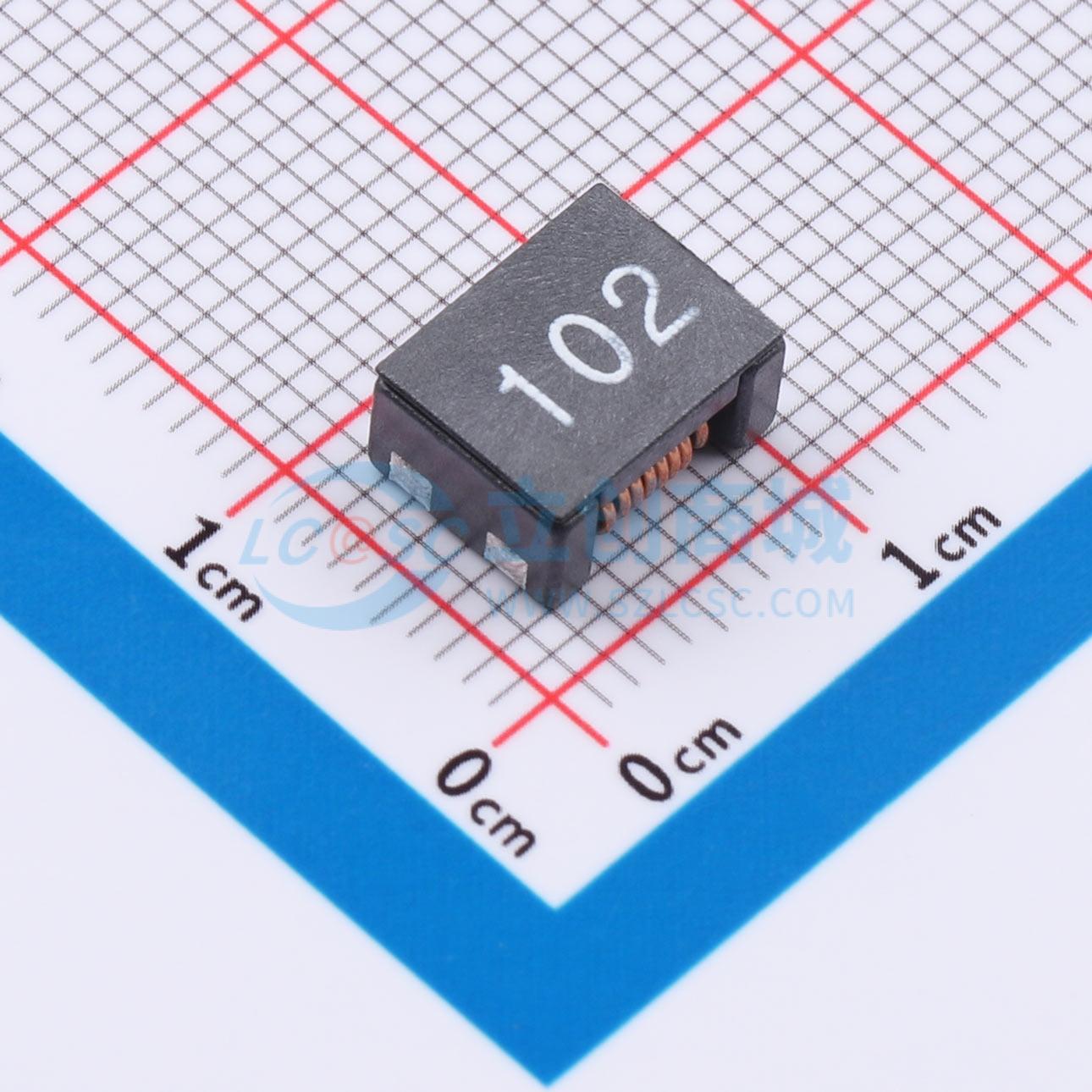

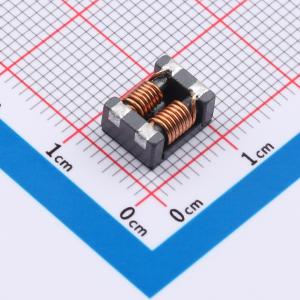

ZEGMCM9070-102T
贴片共模滤波器 阻抗1kΩ@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 贴片共模滤波器 阻抗1kΩ@100MHz
- 品牌名称
- ZE(增益)
- 商品型号
- ZEGMCM9070-102T
- 商品编号
- C53154899
- 商品封装
- SMD-4P,9x7mm
- 包装方式
- 编带
- 商品毛重
- 1.453143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 4.4A | |
| 阻抗@频率 | 1kΩ@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 80V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 11.8mΩ | |
| 工作温度 | -55℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 适用大电流的贴片共模滤波器
- 所有系列产品的外形尺寸均控制在最小，同时共模阻抗在10MHz时超过300~1000Ω，可大幅抑制共模噪声
- 产品高度尺寸控制在较低水平，能够适应便携式设备不断小型化、轻量化及高密度化的趋势
- 符合RoHS、无卤和REACH标准
- 采用紧凑的SMD封装工艺，节省PCB空间
- 工作温度范围：-55℃~+125℃
应用领域
- 数据线与信号线的共模噪声抑制
- 电源线的共模噪声抑制
- EMI对策
- 适用于USB、CAN、IEEE 1394 (火线)、HDMI、LVDS、LAN等线路的电磁干扰抑制
