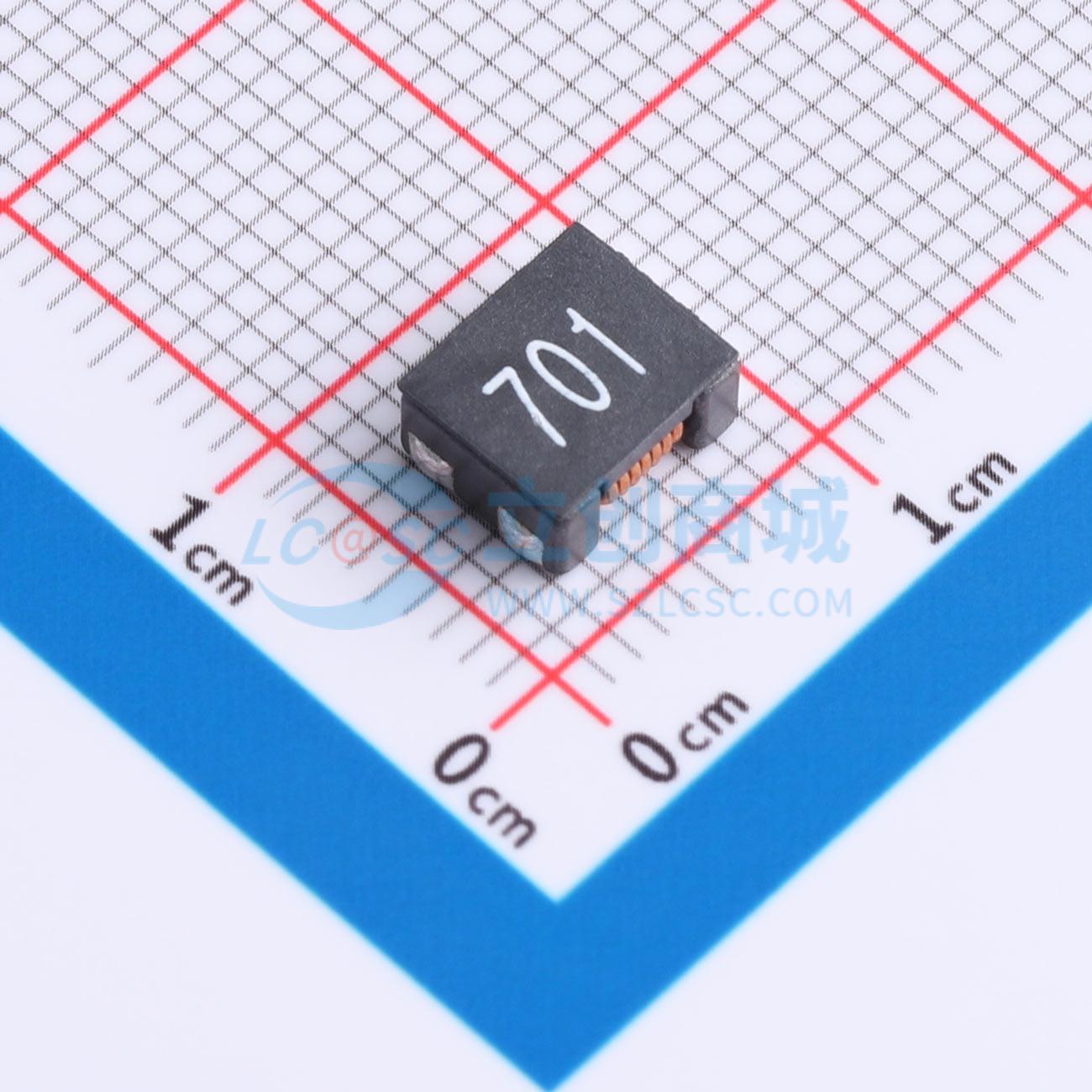

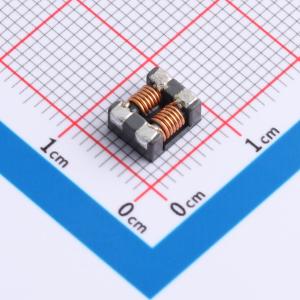

温馨提醒：图片仅供参考，商品以实物为准

ZEACM7060F-701T4A40

两路贴片共模滤波器阻抗700Ω@100MHz 4.4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 两路贴片共模滤波器阻抗700Ω@100MHz 4.4A
品牌名称: ZE(增益)
商品型号: ZEACM7060F-701T4A40
商品编号: C53154882
商品封装: SMD-4P,7x6mm
包装方式: 编带
商品毛重: 0.773077克(g)

商品参数

商品概述

该器件是一款适用于大电流的片式共模滤波器，其外形尺寸经过优化，在实现最小化占用的同时，在10MHz频率下提供300~1000欧姆的共模阻抗，可有效抑制共模噪声。产品高度较低，能够适应便携式设备对小型化、轻量化和高密度集成的需求。该产品符合RoHS、无卤和REACH环保要求，采用紧凑的表面贴装封装，有助于节省印刷电路板空间，其工作温度范围为-55℃~+125℃。

商品特性

适用于大电流的片式共模滤波器
所有系列产品外形尺寸最小化，同时在10MHz频率下共模阻抗超过300~1000欧姆，可大幅抑制共模噪声
产品高度尺寸控制在较低水平，适应便携式设备小型轻量化及高密度化趋势
符合RoHS、无卤和REACH环保要求
采用紧凑的表面贴装封装工艺，节省印刷电路板空间
工作温度范围：-55℃~+125℃

应用领域

数据线与信号线的共模噪声抑制
电源线的共模噪声抑制
电磁干扰抑制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	共模滤波器
	线路数	2
	电感@频率	-
	额定电流	4.4A
	阻抗@频率	700Ω@100MHz

	属性	参数值
	额定电压	125V
	耐电压	-
	直流电阻(DCR)	13.6mΩ
	工作温度	-55℃~+125℃
	绝缘电阻	10MΩ
