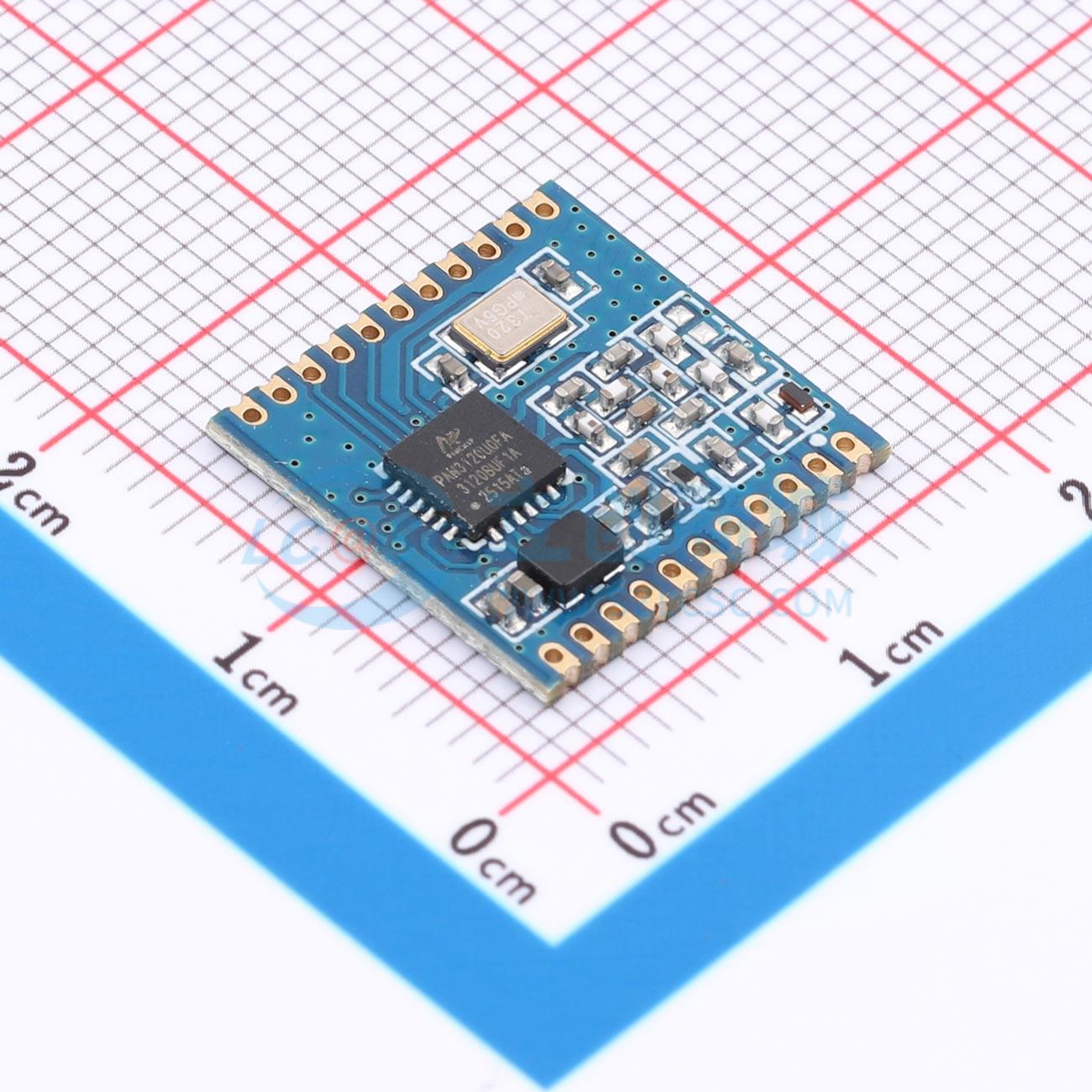

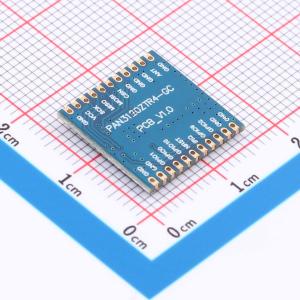

PAN3120ZTR4-GC
高性能低功耗无线收发模块，支持半双工无线通信，具备高抗干扰性、高灵敏度等特性，支持多种数据包结构和编解码方式，应用灵活
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PAN3120低成本433MHz模块
- 品牌名称
- Silicontra(硅传科技)
- 商品型号
- PAN3120ZTR4-GC
- 商品编号
- C53153185
- 商品封装
- SMD,15x15mm
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 调制方式 | GFSK；FSK | |
| 发射功率 | 21dBm | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | IPEX接口 | |
| 接收电流 | 9.6mA；5.8mA | |
| 发送电流 | 79mA | |
| 接收灵敏度 | -124dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
PAN3120ZTR4-GC是一款高性能低功耗无线收发芯片，支持半双工无线通信，工作频段为380~550MHz。该模块具备高抗干扰性、高灵敏度、大发射功率、低功耗和远传输距离等特性。其接收灵敏度最高可达-124dBm，最大输出功率为21dBm。同时支持多种不同格式的数据包结构和多种编解码方式，可灵活应用于多种不同的场景。此外，还支持高精度的接收信号强度指示、信道质量检测、通用输入输出接口、占空比模式等多种特色功能，使应用设计更加灵活方便。
商品特性
- 支持433MHz频段，穿透性强
- 最大发射功率21dBm，功率软件可调，接收电流5.8mA@DCDC模式
- 串行外设接口通信，可直接连接各种单片机使用，宽电压工作范围1.8~3.6V
- 工业级标准设计，支持-40~+85℃下长时间使用
- 超小体积，仅15×15mm
- 邮票孔设计，方便批量生产
应用领域
- 家庭安防报警
- 智能家居
- 智能停车系统
- 农业自动化解决方案
- 医疗保健
