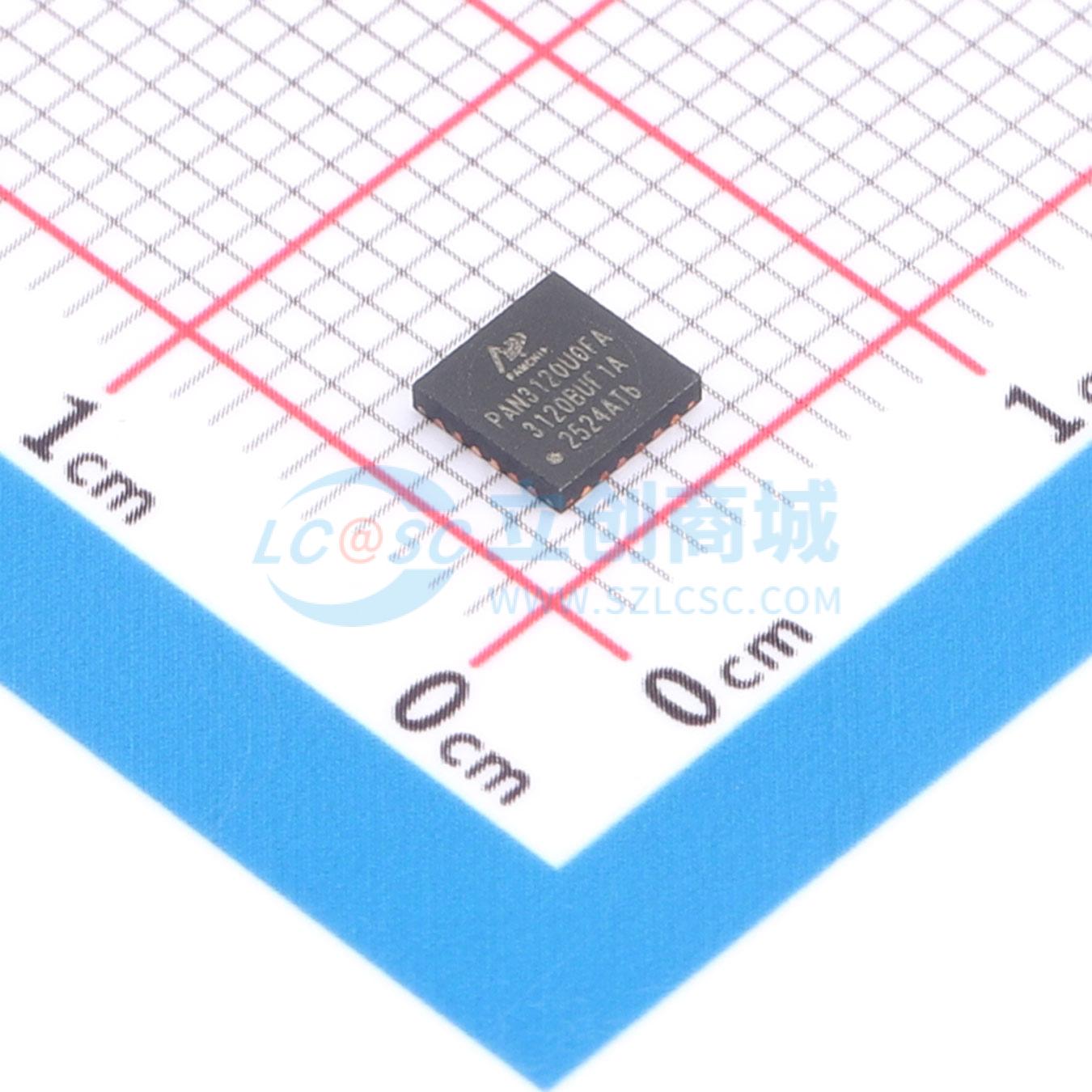

PAN3120U0FA
低功耗远距离无线收发芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Sub-1G国产芯片可与2300A互通
- 品牌名称
- Silicontra(硅传科技)
- 商品型号
- PAN3120U0FA
- 商品编号
- C53153189
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.211797克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 760MHz~1.11GHz；380MHz~550MHz；190MHz~280MHz；130MHz~187MHz；280MHz~380MHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.8V | |
| 输出功率 | 21dBm | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 25.1mA | |
| 灵敏度 | -124dBm | |
| 接收电流 | 5.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
PAN312x是一款高性能低功耗无线收发芯片，支持半双工无线通信，工作频段覆盖130~187MHz、190~280MHz、280~380MHz、380~550MHz以及760~1110MHz。该芯片具备高抗干扰性、高灵敏度、大发射功率、低功耗和远传输距离等特性，其接收灵敏度最高可达-124dBm，最大输出功率为21dBm。同时，它支持多种数据包结构和编解码方式，可灵活适应不同的应用场景。该系列芯片工作电压范围为1.8V至3.8V，接收电流仅为5.8mA，待机电流低至300nA，在13dBm输出功率下（DCDC模式）仅消耗约25.1mA电流。此外，它还集成了高精度RSSI、信道质量检测、GPIO、Duty-Cycle模式等多种特色功能，使应用设计更加灵活便捷。
商品特性
- 工作频段：130~187MHz、190~280MHz、280~380MHz、380~550MHz、760~1110MHz
- 调制方式：4(G)FSK、2(G)FSK、(G)MSK
- 数据传输率：2kbps~4Mbps（仅PAN3125支持最高4Mbps）
- FIFO：2个128Bytes
- 接口：三线SPI、四线SPI
- 支持白化、FEC、CRC、曼彻斯特码等功能
- 支持RSSI及LQI
- 支持自动频率控制AFC
- 支持内置32K RC时钟和外部32K晶振
- 支持Duty Cycle接收和发送
- 支持自动ACK
- 支持直通及包模式，可配置的包处理机制
- 灵敏度：-124dBm@2.4kbps、-110dBm@50kbps、-106dBm@100kbps、-97dBm@500kbps
- 功耗：DeepSleep待机电流300nA；Sleep待机电流800nA；接收电流5.8mA（DCDC模式）或9.6mA（LDO模式）；发射电流25.1mA @ 13dBm（DCDC模式）或79.4mA @ 20dBm（LDO模式）
- 最大发射功率：21dBm
- 供电范围：1.8~3.8V（LDO模式）；2.0~3.8V（DCDC模式）
- 工作温度：-40~85°C
- 封装：QFN24
应用领域
- 工控遥控
- 电力
- 光伏
- 智能表计
- 语音图像
