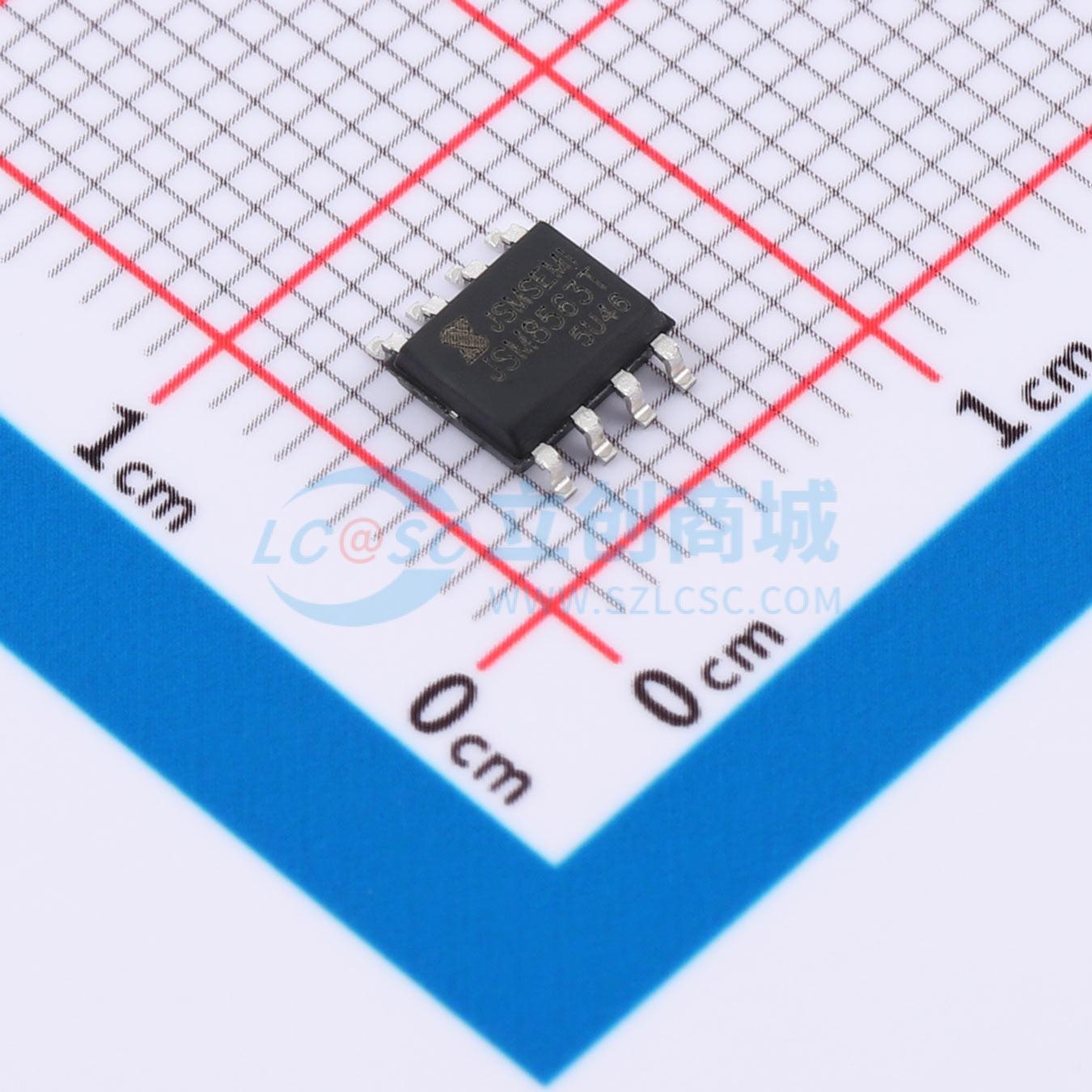

温馨提醒：图片仅供参考，商品以实物为准
PCF8563T-5,518-JSM
低功耗CMOS实时时钟/日历芯片，具备可编程时钟输出、中断输出和掉电检测器，采用I²C总线接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PCF8563T-5,518-JSM
- 商品编号
- C53153160
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | - | |
| 工作电流 | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 225nA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 告警功能；电池低压检测；可编程时钟输出 |
商品概述
PCF8563T/5,518-JSM是一款低功耗CMOS实时时钟/日历芯片，提供可编程时钟输出、中断输出和掉电检测器。所有地址和数据通过I²C总线接口串行传输，最高总线速度为400 Kbit/s。每次读写数据后，内嵌的字地址寄存器会自动递增。该芯片广泛应用于移动电话、便携式仪器仪表、传真机等电池供电产品，采用SOP8封装。
商品特性
- 低休眠电流：典型值为0.25 μA（VDD = 3 V @ 25 ℃）
- 时钟工作电压范围：1.0 V ~ 5.5 V（Tamb = 25 ℃）
- 400 kHz I²C总线接口（VDD = 1.8 V ~ 5.5 V）
- 可编程时钟输出频率
- 内部集成振荡器电容
- 报警和定时器功能
- 内部上电复位功能
- 开漏中断输出引脚
- I²C总线从地址：读操作地址为0A3H，写操作地址为0A2H
