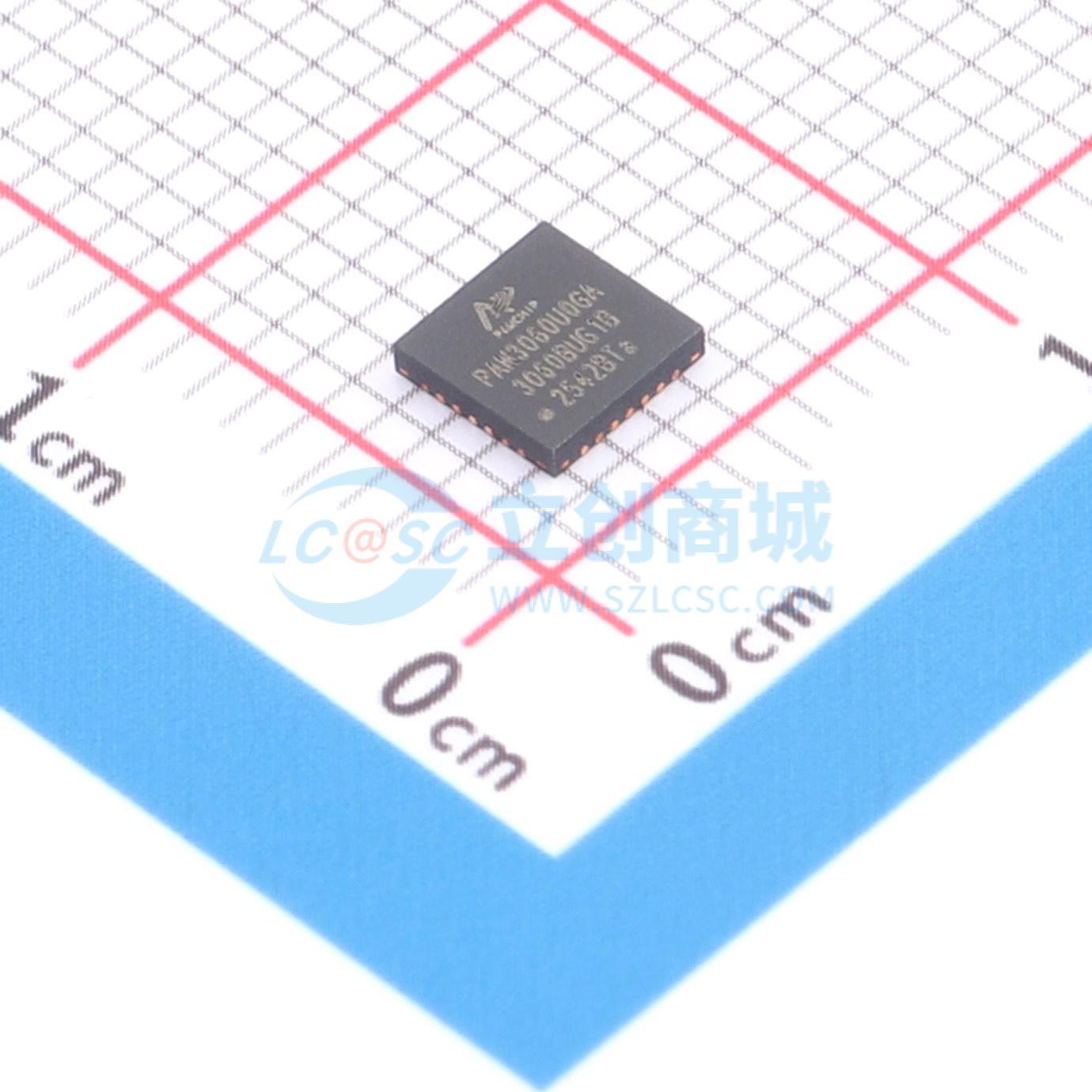

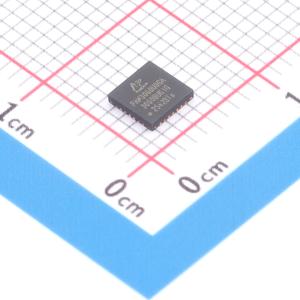

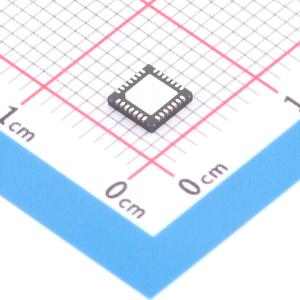

PAN3060U0GA
采用ChirpIoT调制解调技术的低功耗远距离无线收发芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Sub-1G国产芯片可与LLCC68互通
- 品牌名称
- Silicontra(硅传科技)
- 商品型号
- PAN3060U0GA
- 商品编号
- C53153188
- 商品封装
- QFN-28(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.133712克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 408MHz~550MHz；816MHz~1.11GHz；205MHz~281MHz；137MHz~187MHz | |
| 接口类型 | GPIO；I2C；SPI | |
| 工作电压 | 1.8V~3.6V | |
| 输出功率 | 20dBm | |
| 数据速率 | 59.9Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 13mA | |
| 灵敏度 | -143dBm | |
| 接收电流 | 4.1mA | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
PAN3029/PAN3060是一款采用ChirpIoTTM调制解调技术的低功耗远距离无线收发芯片，支持半双工无线通信，工作频段覆盖137~187MHz、205~281MHz、408~550MHz和816~1110MHz。该芯片具备高抗干扰性、高灵敏度、低功耗和超远传输距离等特性。其最高灵敏度可达-143dBm，最大输出功率为20dBm，提供了业界领先的链路预算，使其成为对远距离传输和高可靠性要求严苛应用的理想选择。与常规调制技术相比，该芯片在阻塞和邻道选择方面也具有显著优势，可进一步提升通信可靠性。同时，它为用户提供了高度灵活性，允许自行调节扩频调制带宽、扩频因子和纠错率，从而有效优化了传统调制芯片在传输距离、抗干扰能力与功耗之间的权衡问题。
商品特性
- 工作频段：137~187MHz，205~281MHz，408~550MHz，816~1110MHz
- 调制方式：ChirpIoTTM
- 发射输出功率：-30dBm~20dBm
- 最大链路预算可达：163dB
- 灵敏度低至：-143dBm@62.5kHz
- 工作电流：深度休眠电流：260nA；接收电流：4.1mA@DCDC模式；发射电流：96mA@20dBm，13mA@-2dBm
- 支持带宽：PAN3029支持62.5kHz、125kHz、250kHz、500kHz；PAN3060支持125kHz、250kHz、500kHz
- 支持扩频因子，并支持扩频因子自动识别：PAN3029支持5~12；PAN3060支持5~9
- 支持码率：4/5，4/6，4/7，4/8
- 支持信道活跃检测功能
- 支持低速率模式：0.08~59.9kbps
- 支持4线SPI、3线SPI、I2C配置接口，支持4个GPIO
- 工作电压：1.8V~3.6V（DCDC模式为2V~3.6V）
- 工作温度：-40℃~85℃
- 封装：QFN28（4×4mm）
应用领域
- 智慧工厂
- 智慧水务
- 智慧农业
- 智慧医疗
- 智慧社区
