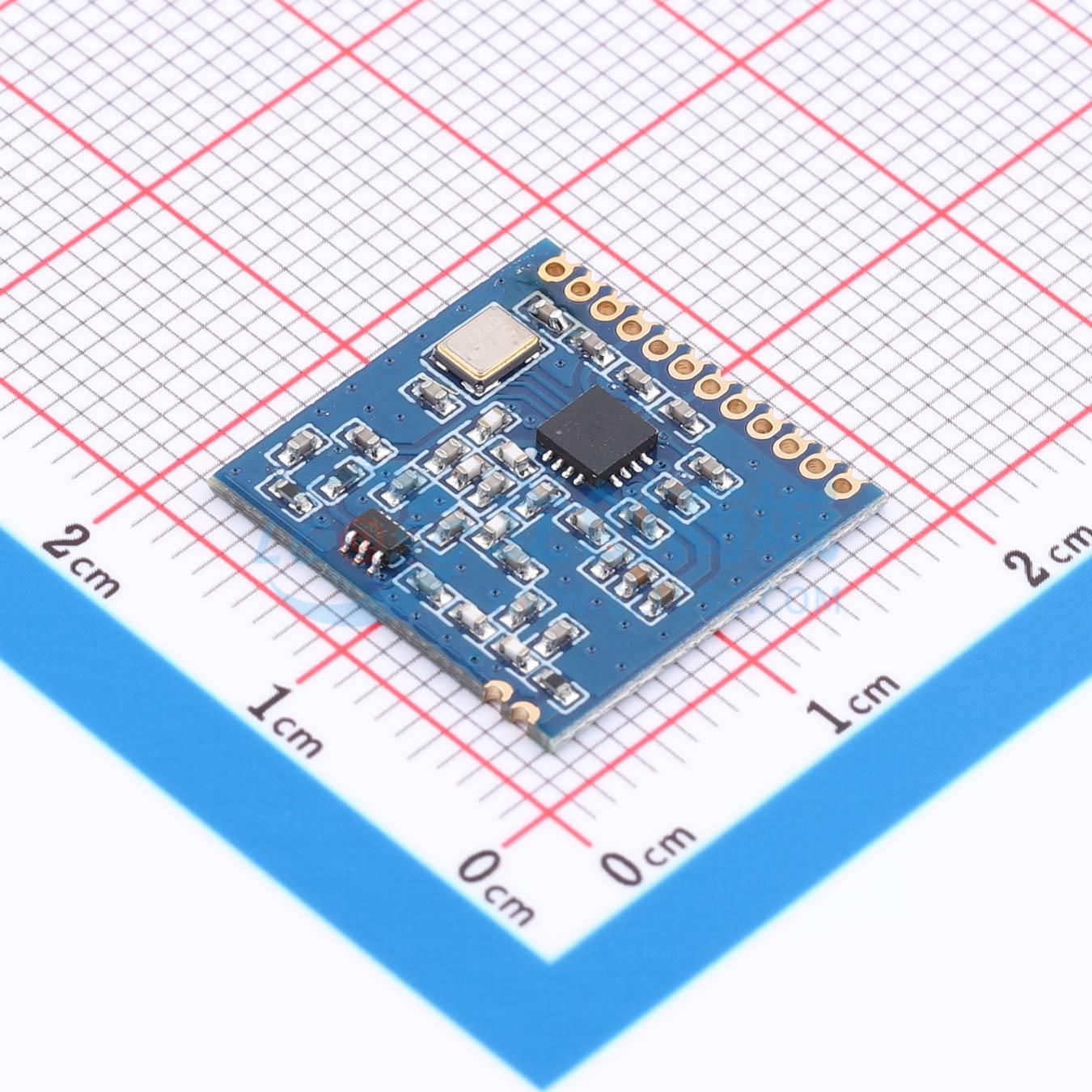

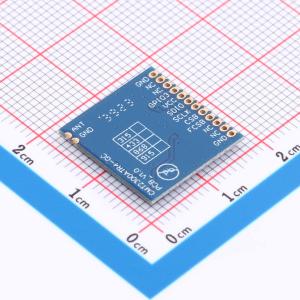

温馨提醒：图片仅供参考，商品以实物为准
TS3260TR4-GC
超低功耗、高集成度、高性能的Sub-1GHz频段无线射频收发器，支持多种调制方式和数据包格式，适用于低功耗自组网应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS3260低成本433MHz模块
- 品牌名称
- Silicontra(硅传科技)
- 商品型号
- TS3260TR4-GC
- 商品编号
- C53153186
- 商品封装
- SMD,16.8x16.6mm
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 调制方式 | GFSK；FSK；OOK | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.6V | |
| 接收电流 | 8.5mA；7.2mA | |
| 发送电流 | 23mA；77mA | |
| 接收灵敏度 | -112dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
TS3260TR4-GC 是一款超低功耗、高集成度、高性能、适用于 Sub-1GHz 频段的射频收发器。其输入电压范围为 1.8V ~ 3.6V，最大发射功率可达 20dBm，最低灵敏度为 -120dBm。该模块支持 OOK、(G)FSK 等多种调制方式，以及多种数据包格式和编解码方式，能够灵活满足各类低功耗、自组网应用的需求。
商品特性
- 工作模式：独立射频收发芯片，通过 SPI 接口与主控芯片通信
- 频率范围：240 ~ 960 MHz
- 发射功率：最大 20 dBm
- 接收灵敏度：-120 dBm @ 1.2kbps / 433.92MHz，-100 dBm @ 100kbps / 433.92MHz
- 饱和接收功率：20 dBm
- 码率范围：0.5 ~ 300kbps
- 调制方式：OOK，(G)FSK，(G)MSK
- 工作电压：1.8V ~ 3.6V
- 工作电流：发射电流为 75mA @ +20dBm，433.92 MHz，FSK 或 24mA @ +13dBm，433.92 MHz，FSK；接收电流为 8.3mA @ 433.92 MHz，FSK 或 7.8mA @ 433.92 MHz，FSK
- 睡眠电流：深度睡眠为 300 nA，普通睡眠为 800 nA
- 支持直通模式和包模式，可配置包处理机制及 64-Byte FIFO
- 支持前向纠错、数据白化编解码
- 支持自动频率校准
- 支持空闲信道评估
- 支持 MESH 自组网应用
- 支持跳频应用
- 符合 FCC/ETSI 标准、RoHS 标准
应用领域
- 智慧城市应用
- 智能光伏场景
- 智能抄表和计量系统
- 家庭楼宇自动控制
- 遥控报警和安防系统
- 无线照明控制系统
- 工业遥控系统
- 无线数据传输
- 多功能遥控器
