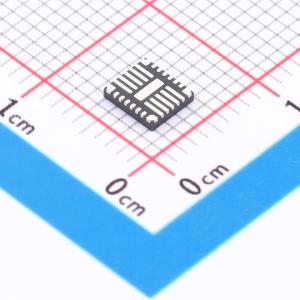

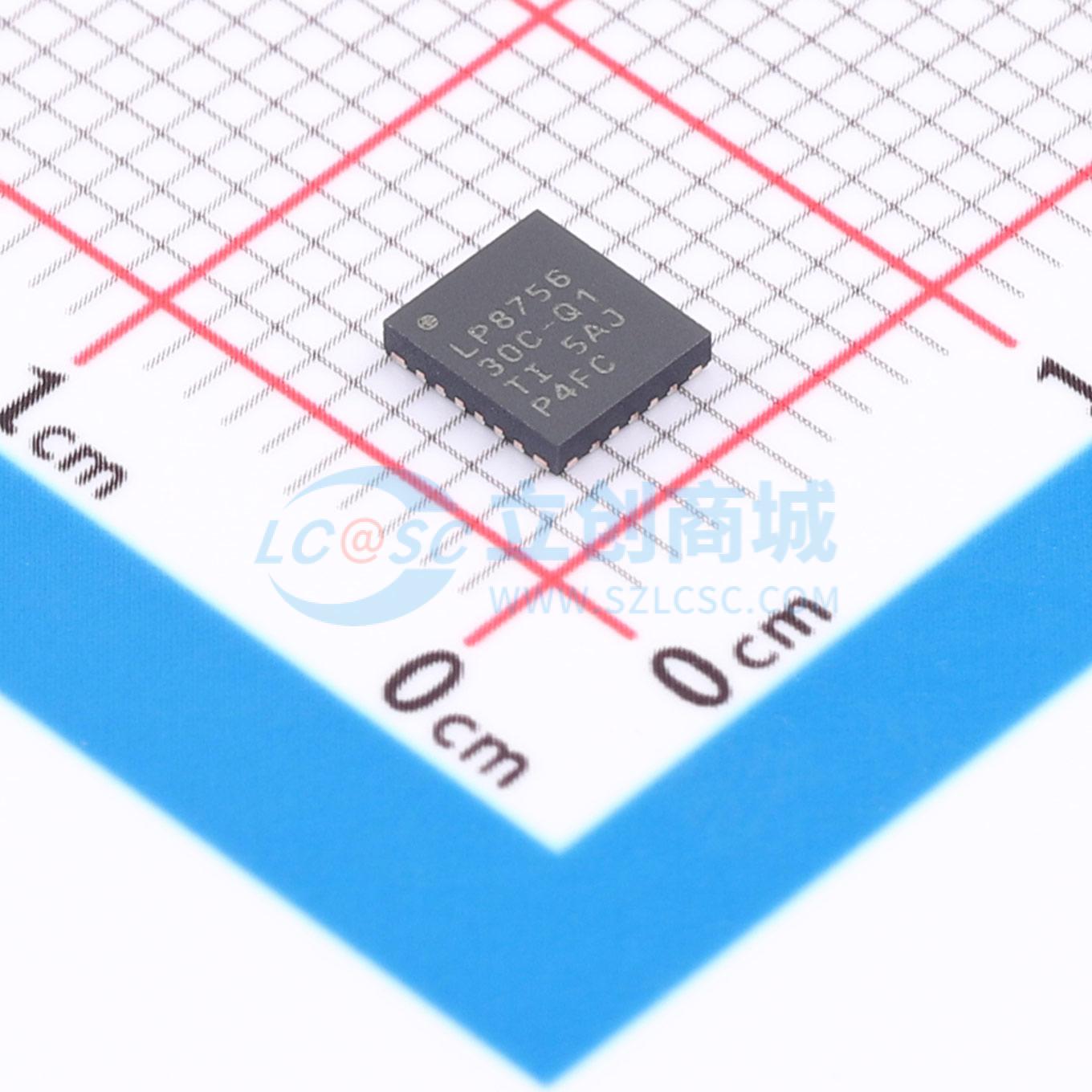

LP875630CRNFRQ1

LP8756x-Q1 器件专为满足各种汽车电源应用中最新处理器和平台的电源管理要求而设计。该器件包含四个降压直流/直流转换器内核，这些内核可配置为 1 个四相输出、1 个三相和 1 个单相输出、2 个两相输出、1个两相和 2 个单相输出，或者 4 个单相输出。该器件由 I2C 兼容串行接口和使能信号进行控制。自动脉宽调制 (PWM) 到脉频调制 (PFM) 操作（AUTO模式）与自动增相和切相相结合，可在较宽输出电流范围内最大限度地提高效率。LP8756x-Q1 支持对多相位输出的远程差分电压检测，可补偿稳压器输出与负载点(POL) 之间的 IR 压降，从而提高输出电压的精度。此外，可以强制开关时钟进入 PWM 模式以及将其与外部时钟同步，从而最大限度地降低干扰。LP8756x-Q1 器件支持在不添加外部电流检测电阻器的情况下进行负载电流测量。该器件还支持与使能信号同步的可编程启动与关断延迟和序列。这些序列可能包括用于控制外部稳压器、负载开关和处理器复位的 GPIO信号。在启动和电压变化期间，该器件会对输出压摆率进行控制，从而最大限度地减小输出电压过冲和浪涌电流。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

• 符合汽车类标准
• 符合AEC-Q100标准
• 器件温度1级:-40℃ 至 +125℃ 的环境运行温度范围
• 器件HBM ESD分类等级2
• 器件CDM ESD分类等级C4B
• 输入电压范围2.8V 至 5.5V
• 输出电压范围0.6V 至 3.36V
• 集成四个高效降压直流/直流转换器内核
• 最大输出电流16A（4A/相）
• 可编程输出电压压摆率范围0.5mV/μs 至 10mV/μs
• 开关频率2MHz
• 支持扩频模式和相位交错
• 可配置通用I/O (GPIO)
• I2C兼容接口，支持标准(100kHz)、快速(400kHz)、快速+ (1MHz) 和高速 (3.4MHz) 模式
• 具有可编程屏蔽的中断功能
• 可编程电源正常信号 (PGOOD)
• 具备输出短路和过载保护
• 具备过热警告和保护
• 具备过压保护 (OVP) 和欠压锁定 (UVLO)

• 汽车信息娱乐系统
• 仪表组
• 汽车电源应用
• 汽车摄像头电源应用
