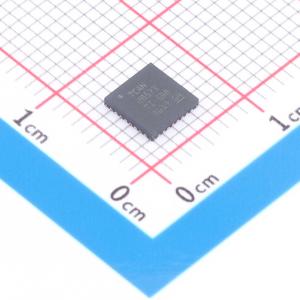

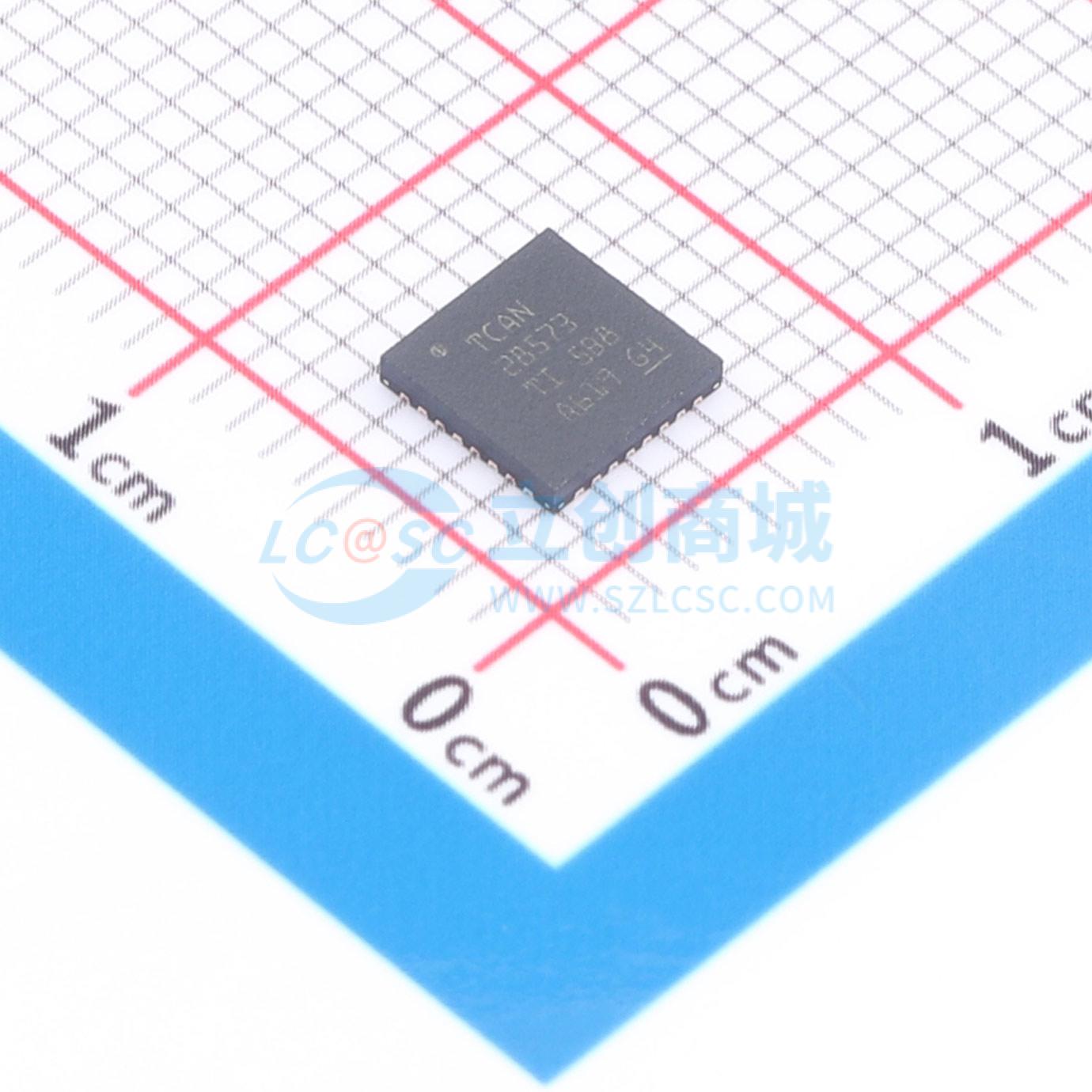

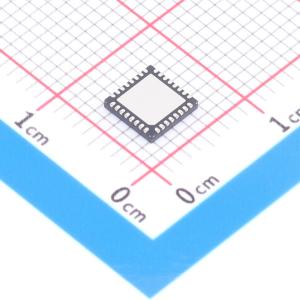

TCAN28573RHBRQ1

TCAN285x-Q1是系统基础芯片（SBC）系列，提供支持选择性唤醒的CAN FD收发器。TCAN2857-Q1包含本地互连网络（LIN）收发器。CAN FD收发器支持最高8Mbps的数据速率，LIN收发器支持最高200kbps的快速模式数据速率。VCC1 LDO可提供3.3V或5V ±2%输出，最大输出电流250mA，并决定数字IO逻辑电平。如果需要更大电流，可使用外部PNP晶体管来支持最高350mA输出，输出电压支持1.8V、2.5V、3.3V或5V。VCC2 LDO可提供5V输出，最大输出电流200mA。TCAN285x-Q1包含LIMP、三个本地唤醒输入和四个高边开关。高边开关可支持开关控制、10位PWM或定时器控制。可通过GFO引脚控制外部CAN FD、LIN收发器、CAN SBC或LIN SBC。WAKE引脚可配置为静态感应、循环感应（配合HSS4引脚）和基于脉冲的唤醒模式。该器件提供EEPROM存储特定器件配置信息，因此可避免电源波动后进行大量重新编程。WAKE1和WAKE2可启用引脚之间的内部开关，实现外部VBAT监控。启用循环感应唤醒时，WAKE3可配置为高边开关任意组合的直接驱动控制引脚。

• 符合AEC-Q100汽车应用认证要求
• 满足CAN FD要求，包含符合ISO 11898-2:2024标准的信号增强能力（SIC）
• LIN物理层符合ISO/DIS 17987–4:2024规范，同时符合SAEJ2602 LIN推荐规范
• 功能安全质量管理
• 集成最多三个稳压器，简化系统电源管理
• 低压差（LDO）稳压器VCC1支持最大250mA输出，可为3.3V或5V MCU供电
• VCC2为电池短路保护的5V LDO稳压器，外部输出最大支持200mA
• 支持控制外部PNP晶体管，VEXCC输出支持1.8V、2.5V、3.3V或5V，最大电流350mA
• 支持多种休眠模式唤醒方式
• 支持CAN和LIN总线唤醒图案（WUP）
• 可选CAN选择性唤醒帧（WUF）能力（部分联网）
• 可通过WAKE引脚实现本地唤醒（LWU）
• 配合HSS4支持循环感应唤醒
• 可通过SW引脚实现数字唤醒
• 四个高边开关，可支持最高150mA负载
• 具备保护和诊断功能
• 支持超时、窗口和问答看门狗
• 稳压器输出具备欠压（UV）、过压（OV）和短路监控
• 具备故障安全输出（LIMP）
• 具备VSUP和VHSS欠压监控、VHSS过压监控
• 先进的CAN总线故障诊断
• ±58V CAN总线故障容错
• 集成系统级ESD保护
• 提供用户可访问的EEPROM，用于存储器件配置
• QFN(32)封装，具备改进的自动光学检测（AOI）能力

• 车身电子和照明
• 车身控制模块
• 信息娱乐和仪表集群
• 混动、电动和动力系统
• 工业交通
