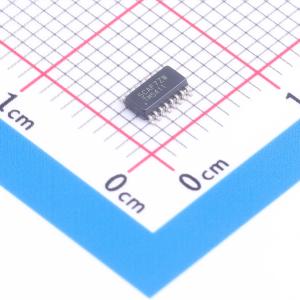

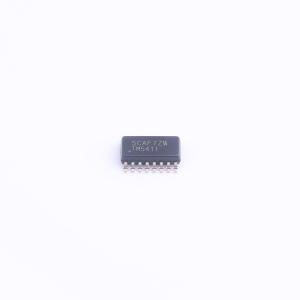

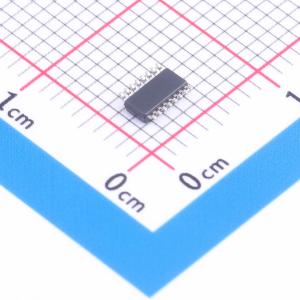

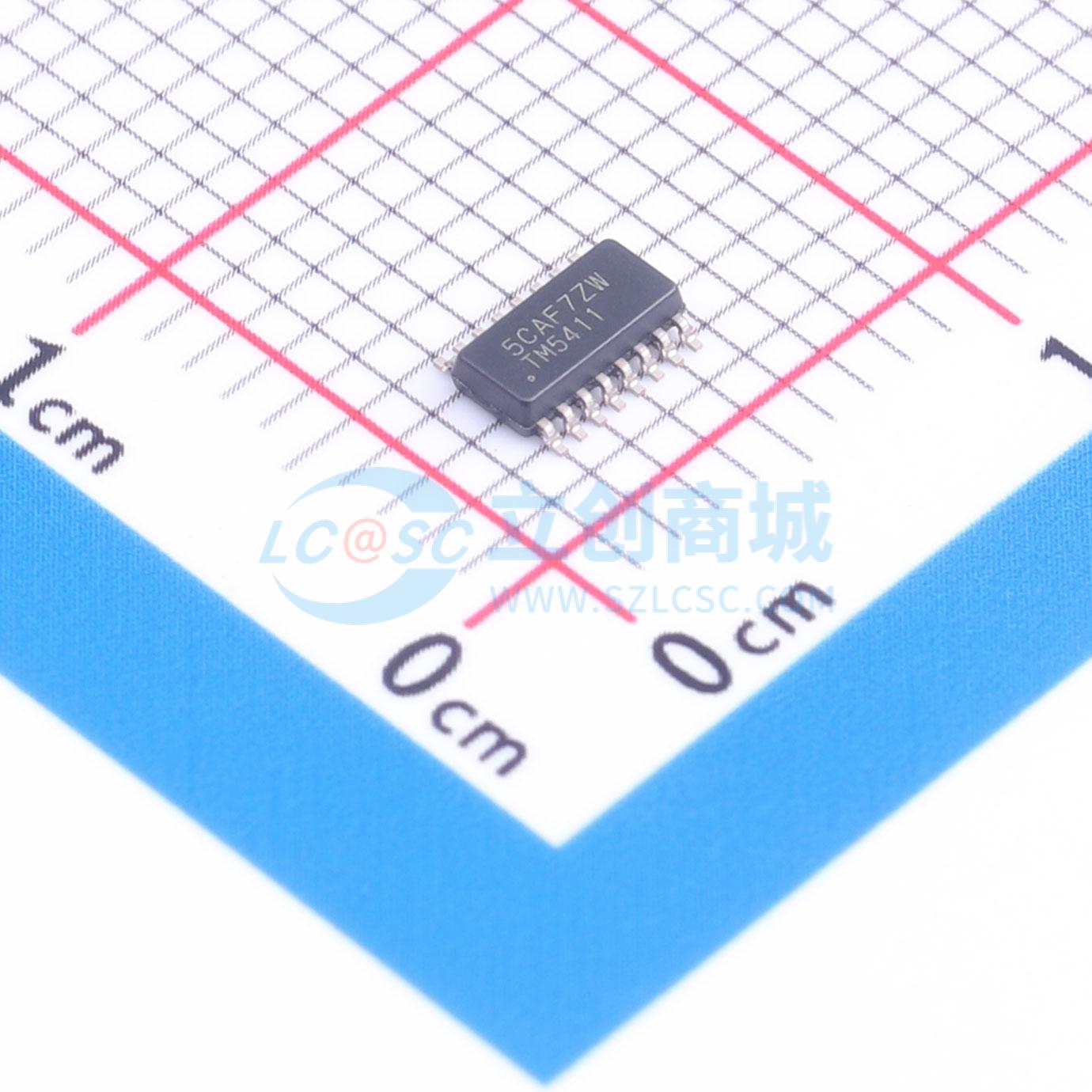

TMUX5411DYYR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMUX5411DYYR
商品编号: C53120585
商品封装: SOT-23-16
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

商品概述

TMUX541x是一款通用互补金属氧化物半导体（CMOS）开关器件，包含四个可独立选择的1:1单刀单掷（SPST）开关通道。该器件可采用单电源（4.5V 至 50V）、双电源（±4.5V 至 ±25V）或非对称电源（例如 VDD = 37.5 V，VSS = - 12.5 V）工作。TMUX541x 支持源极（Sx）和漏极（Dx）引脚传输范围在 VSS 到 VDD 之间的双向模拟和数字信号。TMUX541x的开关通过SELx引脚上合适的逻辑控制输入进行控制。TMUX541x具有先断后通开关特性，允许该器件用于交叉点和多路复用应用。TMUX541x属于通用开关和多路复用器器件系列，适用于广泛的应用场景，同时可降低BOM成本。

商品特性

双电源范围:±4.5V 至 ±25V
单电源范围:4.5V 至 50V
支持非对称双电源（例如:VDD = 37.5V，VSS = - 12.5V）
兼容1.8V逻辑
典型导通电阻为21Ω
典型导通电容为12pF
典型导通电阻平坦度为0.005Ω
典型导通漏电流为0.002nA，最大为40nA
典型电荷注入为13pC
工作温度范围:-40℃ 至 +125℃
轨到轨工作
双向工作
TMUX5413支持先断后通切换

应用领域

采样保持电路
反馈增益切换
信号隔离
半导体测试设备
可编程逻辑控制器（PLC）
工厂自动化与控制
专业音频设备
仪器仪表:实验室、分析和便携式仪器
数据采集系统（DAQ）
光学测试设备

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	导通电阻(Ron)	75Ω
	工作电压	4.5V~25V；4.5V~50V
	导通电容(Con)	14.5pF；12pF

	属性	参数值
	导通时间(ton)	295ns；320ns
	关闭时间(toff)	130ns；125ns；110ns
	带宽	400MHz；430MHz；375MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	475ps
	电荷注入	13pC；7pC
