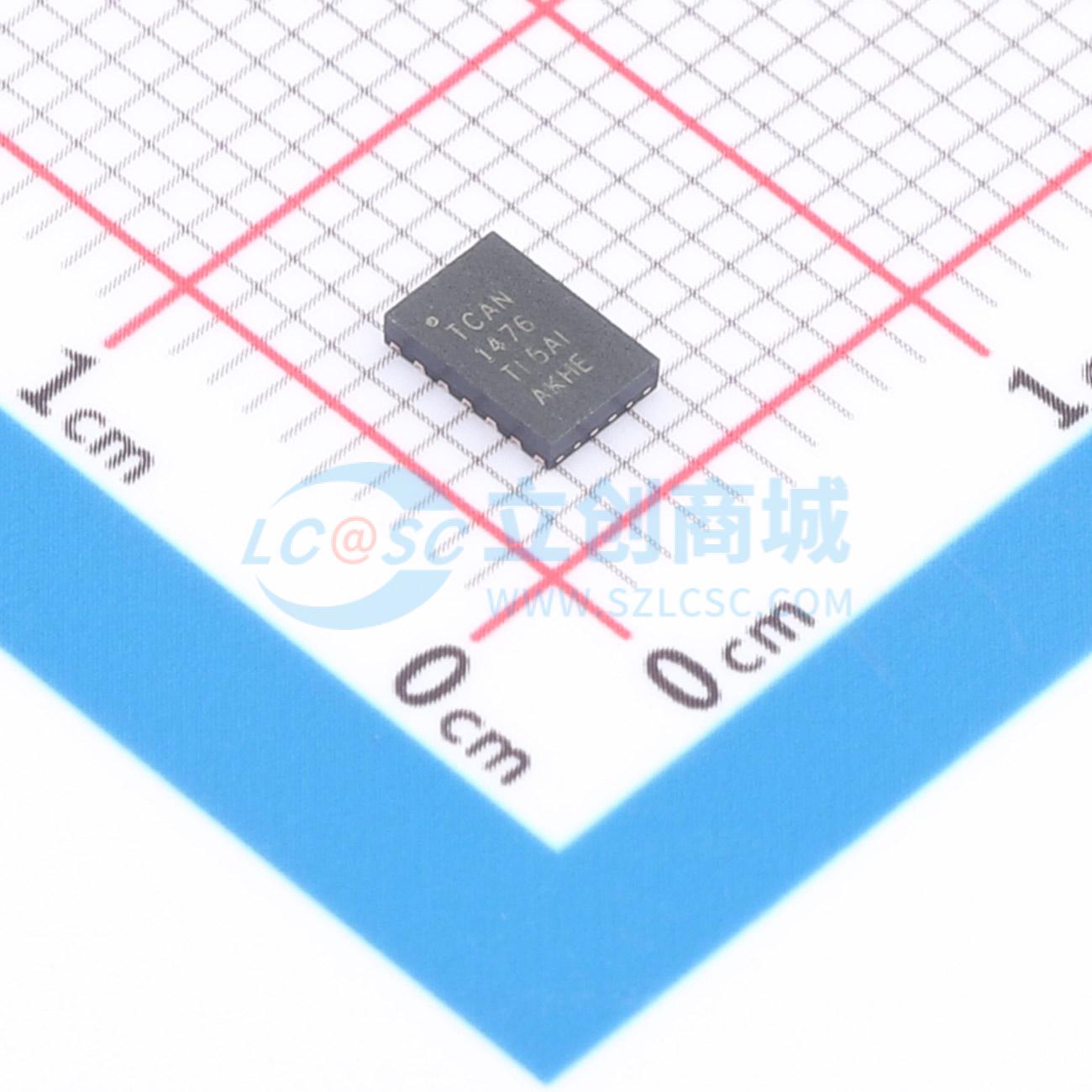

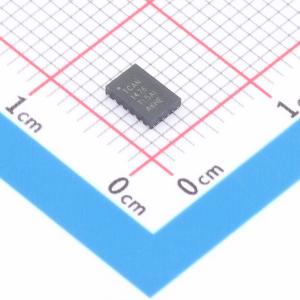

TCAN1476DMTRQ1

TCAN1476-Q1是一款双通道高速控制器局域网（CAN）SIC收发器，满足ISO 11898-2:2024附录A信号改进（SIC）规范的物理层要求。该器件可减少显性到隐性边沿的信号振铃，实现复杂网络拓扑下更高吞吐量。信号改进能力使应用能够发挥CAN FD（灵活数据速率）的实际优势，能够在带有多个未端接分支的大型网络中以2Mbps、5Mbps甚至更高速率运行。该器件满足ISO 11898-2:2024附录A SIC模式规范要求的时序规格，因此与常规CAN FD收发器相比，具有更严格的位时序对称性。这为采样正确位提供了更大的时序窗口，可在振铃和位失真固有存在的大型复杂星形网络中实现无差错通信。后缀为"V"的TCAN1476-Q1器件通过VIO逻辑电源端子包含内部逻辑电平转换，可直接连接1.8V、2.5V或3.3V控制器。两个CAN通道可通过待机引脚支持独立模式控制。因此，每个收发器都可置于低功耗待机状态，而不影响另一个CAN通道的状态。低功耗待机模式支持符合ISO 11898-2:2024定义的唤醒模式（WUP）的CAN总线远程唤醒。该器件还包含多种保护功能，包括欠压检测、热关断（TSD）、驱动器显性超时（TXD DTO）以及±58V总线故障保护。

• 通过AEC Q100认证，适用于汽车应用
• 支持功能安全设计，有配套文档可辅助功能安全系统设计
• 单器件集成两个高速CAN SIC收发器，带独立模式控制
• 满足ISO 11898-2:2024要求，包含附录A的CAN SIC规范
• 支持CAN FD最高达8Mbps
• 通过减少复杂拓扑中的振铃效应主动改善总线信号
• 向后兼容传统CAN网络
• VIO电平转换支持1.7V至5.5V
• 支持多种工作模式:正常模式；支持远程唤醒请求的低功耗待机模式
• 断电时呈无源特性:总线和逻辑端子为高阻抗，不对工作总线或应用产生负载；支持热插拔，总线和RXD输出上下电无毛刺；浮动逻辑引脚和电源欠压条件下具有明确的器件行为
• 具备多种保护特性:总线引脚带IEC ESD保护；±58 V CAN总线容错；VCC和VIO（仅V型号）电源端子具备欠压保护；TXD显性状态超时（TXD DTO）；热关断保护（TSD）

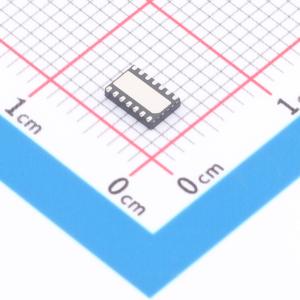

• 采用无铅VSON(14)封装，带可润湿侧翼，可提升自动光学检测（AOI）能力

• 汽车网关
• 高级驾驶辅助系统（ADAS）
• 车身电子与照明
• 混合动力、电动与动力总成系统
• 汽车信息娱乐与仪表组
