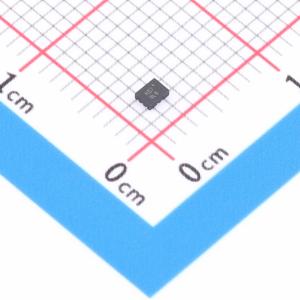

温馨提醒：图片仅供参考，商品以实物为准
TPVT4557YUG
支持自动电平转换的SIM卡接口电平转换器，集成上拉和下拉电阻及EMI滤波器，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPVT4557YUG
- 商品编号
- C53100647
- 商品封装
- QFN-10L(1.4x1.8mm)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1V~1.98V | |
| 工作电压(VCCB) | 1.6V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 3 | |
| 输出类型 | 开漏 | |
| 工作温度 | - | |
| 功能特性 | 自动方向检测；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
该器件专为通过单路低电压1.0V~1.8V主机侧接口连接SIM卡而设计。它包含三个1.62V~3.6V电平转换器，用于在SIM卡与主机微控制器之间转换数据、RST和CLK信号。该器件符合所有ETSI、IMT-2000和ISO-7816 SIM/智能卡接口要求。集成了根据规范关闭SIM卡信号的功能。自动在SIM卡与主机侧接口之间进行I/O、RST和CLK的电平转换，并提供电容隔离。集成了符合IEC 61000-4-2标准第4级的8 kV ESD保护，保护范围覆盖VCCB或任何卡侧引脚。无需外部ESD二极管。
商品特性
- 支持高达10 MHz的时钟速度
- 支持1.62V至3.6V范围的SIM卡供电电压
- 主机微控制器工作电压范围：1.08 V至1.98 V
- 通过VCCB自动启用和禁用
- 集成上拉和下拉电阻：无需外部电阻
- 集成EMI滤波器抑制数字I/O的高次谐波
- 电平转换缓冲器使ESD应力远离主机（零钳位概念）
- 符合有害物质限制（RoHS）和（深绿色合规）
- 封装：QFN1418-10L
应用领域
- SIM卡终端
- 移动电话、智能手机和无线调制解调器
