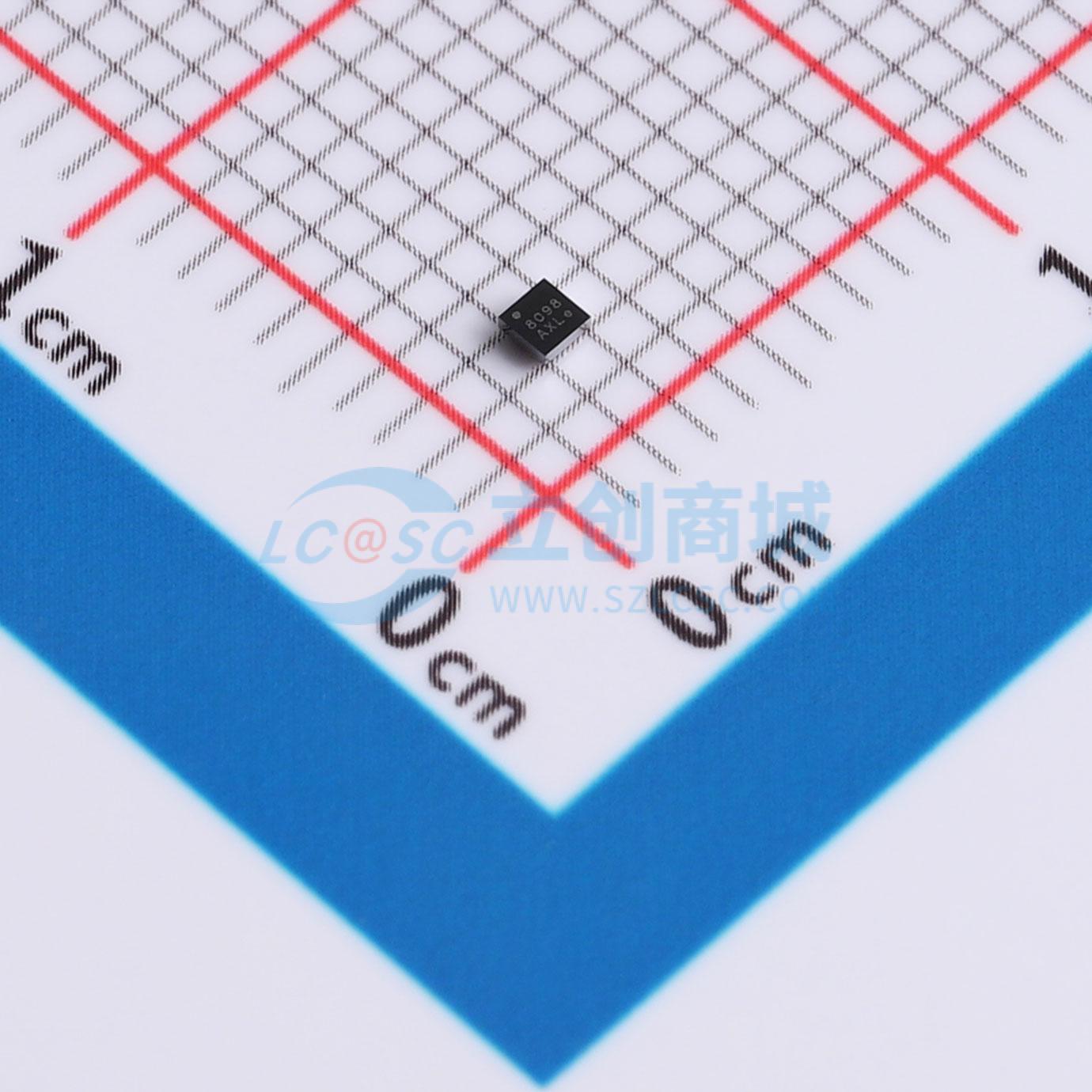

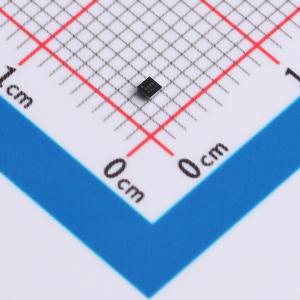

温馨提醒：图片仅供参考，商品以实物为准
TPG8098CSP9G
高保真立体声单刀双掷开关，可消除爆音和咔嗒声
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPG8098CSP9G
- 商品编号
- C53100648
- 商品封装
- WLCSP-9B(1.2x1.2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 5Ω@2.6V | |
| 工作电压 | 2.6V~5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 无毛刺切换 |
商品概述
该器件是一款用于检测3.5毫米配件并通过外部控制器切换套管和环路的耳机模拟开关。接地信号通过一对低阻抗接地FET（典型值为75mΩ）进行路由，从而将对音频串扰性能的影响降至最低。该器件的接地FET设计允许FM信号通过，使得在移动音频应用中能够使用耳机的地线作为FM天线。
商品特性
- 单电源工作电压范围：3.0V 至 4.5V
- 在2Vrms输出、100kΩ负载下，总谐波失真加噪声为118dB
- 在2Vrms输出、32Ω负载下，总谐波失真加噪声为114dB
- 信噪比为132dBA
- 在10kHz频率下，电源抑制比为100dB
- 串扰与分离度为145dB
- 具备爆音/咔嗒声抑制分流电路
- 音频路径软开启/关闭功能，用于消除爆音和咔嗒声
- 工作环境温度范围：-40℃ 至 +85℃
- 封装：WLCSP 1.2 × 1.2 -9焊球
应用领域
- 移动电话/平板电脑
- 笔记本/超极本电脑
