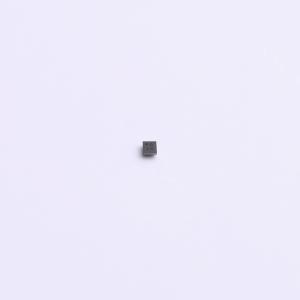

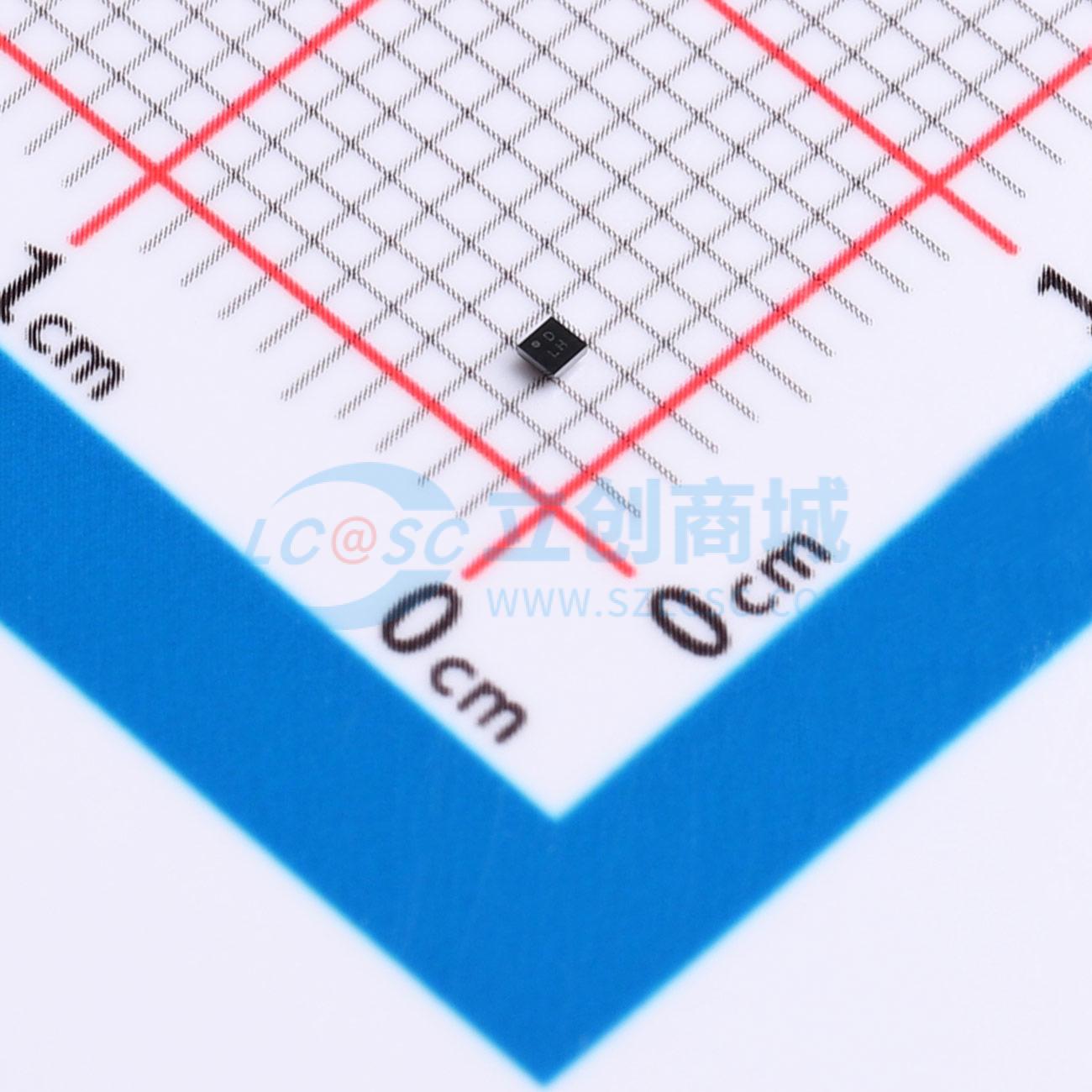

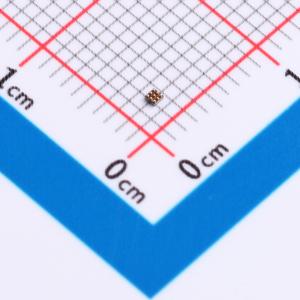

温馨提醒：图片仅供参考，商品以实物为准
TPVT4557CSP9G
SIM卡接口电平转换器，支持自动使能和禁用，集成上拉和下拉电阻及EMI滤波器，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPVT4557CSP9G
- 商品编号
- C53100649
- 商品封装
- WLCSP-9(0.9x0.9)
- 包装方式
- 编带
- 商品毛重
- 0.0155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1V~1.98V | |
| 工作电压(VCCB) | 1.6V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 3 | |
| 输出类型 | 开漏 | |
| 工作温度 | - | |
| 功能特性 | 自动方向检测；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
该器件专为通过单路低压1.0V至1.8V主机侧接口连接SIM卡而设计。它包含三个电平转换器，用于在SIM卡与主机微控制器之间转换数据、RST和CLK信号，电压范围为1.62V至3.6V。该器件符合所有ETSI、IMT-2000和ISO-7816 SIM/智能卡接口要求。它集成了根据规范实现的SIM卡信号关断功能，并能在SIM卡与主机侧接口之间实现I/O、RST和CLK信号的自动电平转换与电容隔离。集成了符合IEC 61000-4-2标准第4级的ESD保护，在VCCB或任意卡侧引脚上可达8 kV，无需外部ESD二极管。ISO 7816-3规范规定了SIM卡信号的关断顺序，以确保正确禁用卡以实现节能，并且在热插拔期间，有序关断这些信号有助于避免任何不当写入和数据损坏。关断顺序通过关闭RST_SIM通道启动，随后CLK_SIM和IO_SIM通道依次关闭。SIM引脚上的内部下拉电阻用于将这些通道拉低。关断过程在几微秒内完成。该器件的I/O通道架构无需额外的输入信号来控制从主机到SIM或从SIM到主机的数据流方向。由于驱动方向的改变仅在两侧均为高电平时才可能发生，控制逻辑识别第一个下降沿，从而获得对另一信号侧的控制权。在上升沿信号期间，非驱动输出由单稳态电路驱动以加速上升沿。如果发生通信错误或其他意外情况导致连接的两侧同时成为驱动器，内部逻辑会自动防止锁死情况，因此一旦从低电平驱动状态释放，两个I/O都将返回高电平。RST和CLK通道仅包含单向驱动器，不具备I/O通道的保持机制，因为它们仅从主机侧驱动到卡侧。
商品特性
- 支持高达10 MHz的时钟速度
- 支持1.62V至3.6V范围的SIM卡供电电压
- 主机微控制器工作电压范围：1.08 V至1.98 V
- 通过VCCB实现自动使能和禁用
- 集成上拉和下拉电阻：无需外部电阻
- 集成EMI滤波器抑制数字I/O的高次谐波
- 电平转换缓冲器使ESD应力远离主机（零钳位概念）
- 符合有害物质限制（RoHS）和（深绿色合规）
- 封装：WLCSP 0.9 × 0.9 -9 焊球
应用领域
- SIM卡终端
- 移动设备、智能手机和无线调制解调器
