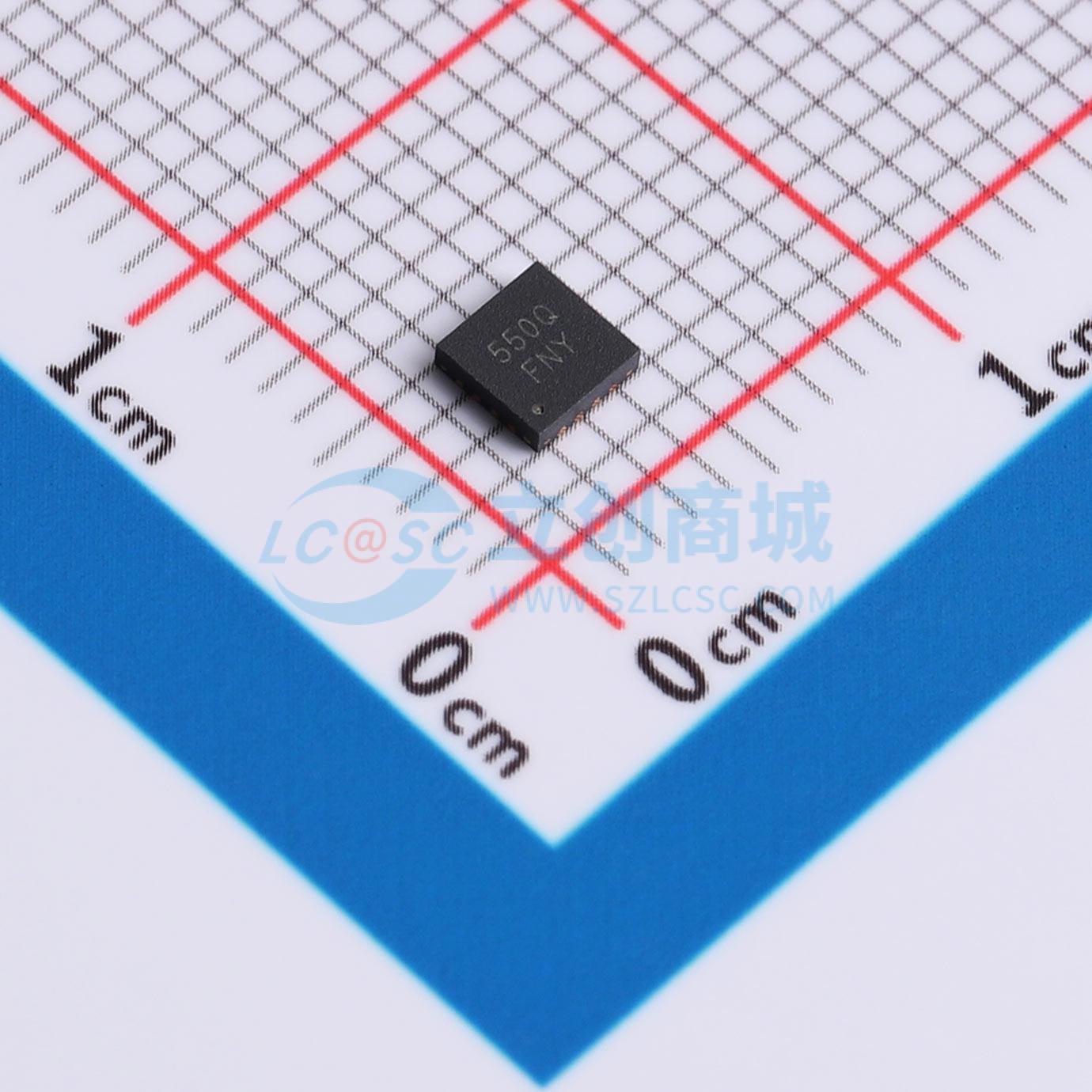

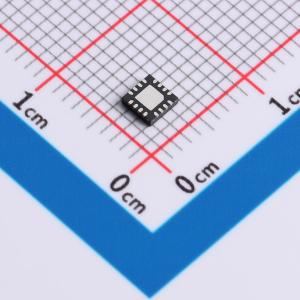

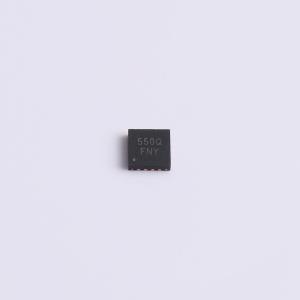

温馨提醒：图片仅供参考，商品以实物为准
TPHG550YFG
四路单刀单掷耗尽型负摆幅音频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPHG550YFG
- 商品编号
- C53100667
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0605克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 1.1Ω | |
| 工作电压 | 2V~5V | |
| 导通电容(Con) | 22pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 10us | |
| 关闭时间(toff) | 1ms | |
| 带宽 | 90MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 断电隔离；失效安全断开 |
商品概述
该器件是一款高性能四路单刀单掷耗尽型开关，其关键特性在于采用了耗尽型隔离技术，使得在无VCC供电时器件能够导通信号，而在VCC存在时则隔离信号。此外，当VCC存在时，可通过选择引脚将内部振荡器频率在790 kHz至1.12 MHz范围内以110 kHz为步进进行调整，此特性有助于改善电磁干扰。
商品特性
- 四路单刀单掷耗尽型开关
- 当VCC < 0.5V时，开关处于常闭状态
- 开关电压范围：-3V 至 +4.7V
- 导通电阻：在开关电压为-3V至+3V范围内为1.1Ω
- 平坦导通电阻：在开关电压为-3V至+3V范围内，典型值为14mΩ
- 总谐波失真加噪声：-102dB
- 工作环境温度范围：-40℃ 至 +85℃
- 封装：QFN 3×3 -16L
应用领域
- 智能手机
- 平板电脑
- 笔记本电脑
- 蓝牙耳机
- 移动配件
