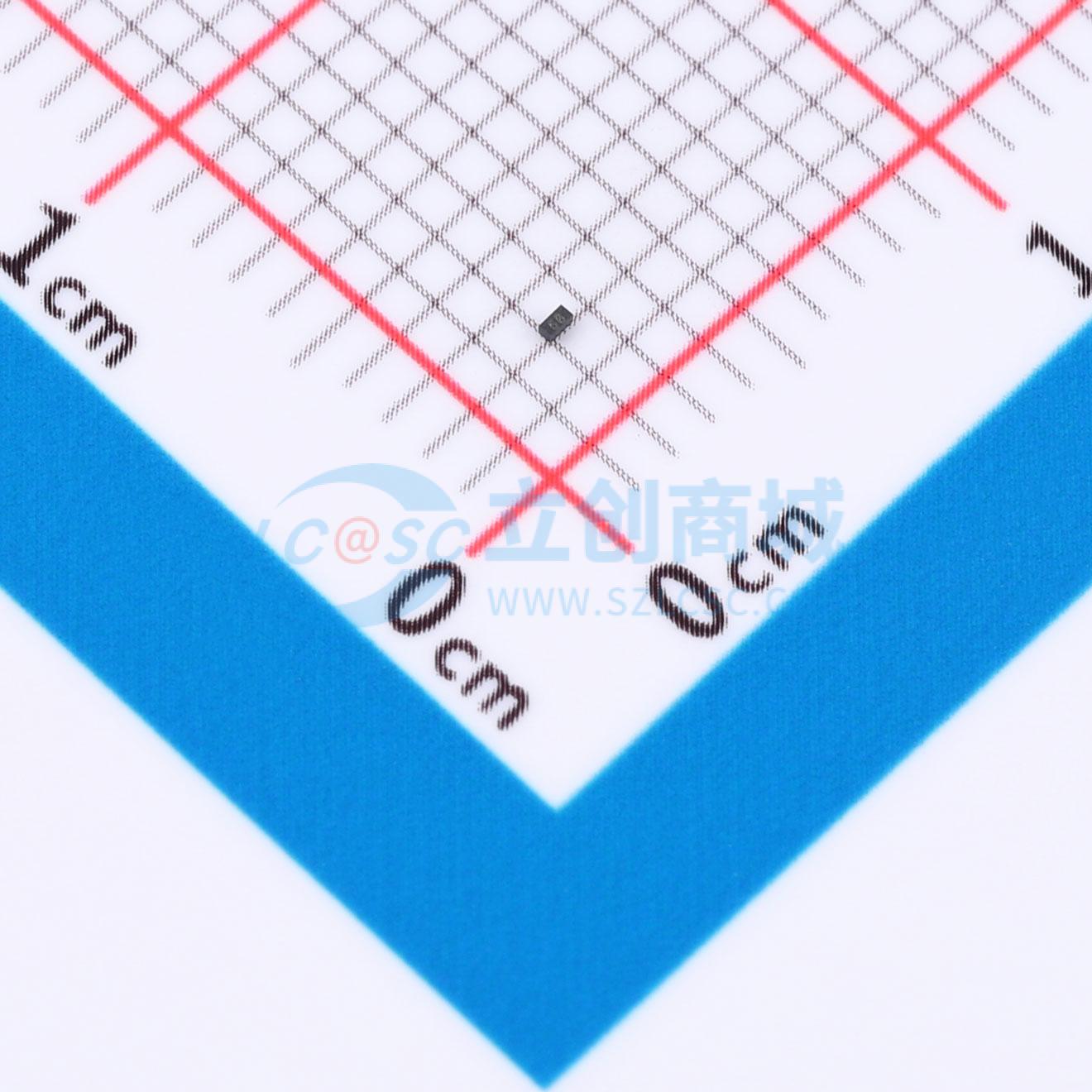

TPESD5V0H1BSFYL实物图

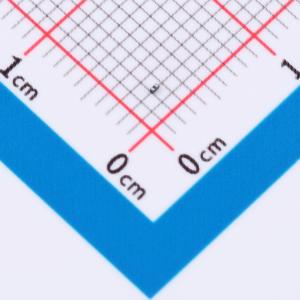

  • TPESD5V0H1BSFYL商品缩略图

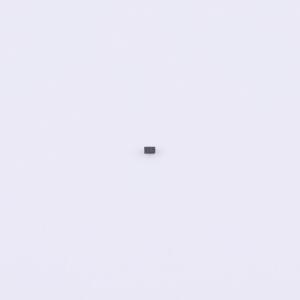

  • TPESD5V0H1BSFYL商品缩略图
  • TPESD5V0H1BSFYL商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPESD5V0H1BSFYL

低电容双向ESD二极管

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TECH PUBLIC(台舟)
商品型号
TPESD5V0H1BSFYL
商品编号
C53100509
商品封装
DFN0603-2​
包装方式
编带
商品毛重
0.00781克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)5V
钳位电压18V
峰值脉冲电流(Ipp)2.5A@8/20us
峰值脉冲功率(Ppp)36W@8/20us
击穿电压(VBR)7.5V
属性参数值
反向电流(Ir)100nA
通道数单路
工作温度-55℃~+125℃
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型ESD
Cj-结电容0.08pF

商品特性

  • 低工作电压：5V
  • 超低电容：0.08pF（典型值）
  • 超低漏电流：nA级
  • 低钳位电压
  • 符合IEC 61000-4-2（ESD）抗扰度测试标准，空气放电：±12kV
  • 符合IEC 61000-4-2（ESD）抗扰度测试标准，接触放电：±8kV
  • 符合IEC61000-4-4（EFT）标准，40A（5/50ns）
  • 符合IEC61000-4-5（Lightning）标准，2.5A（8/20μs）
  • 2引脚无引线封装
  • 符合无铅器件标准
  • 响应时间典型值<1 ns

应用领域

  • 蜂窝手机及配件
  • 个人数字助理
  • 笔记本电脑与手持设备
  • 便携式仪器
  • USB 2.0电源与数据线
