温馨提醒：图片仅供参考，商品以实物为准

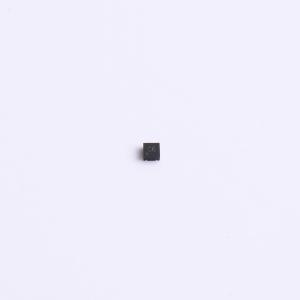

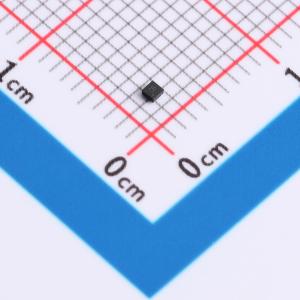

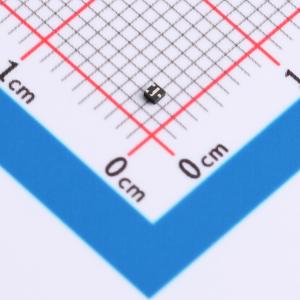

TPESD2CANFD27V-QBZ
2线双向ESD二极管，低工作电压、超低泄漏、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD2CANFD27V-QBZ
- 商品编号
- C53100514
- 商品封装
- DFN-3(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.0063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 18pF |
商品特性
- 工作电压低：24V
- 漏电流极低：纳安级
- 钳位电压低
- 符合IEC 61000-4-2 (ESD)抗扰度测试标准：空气放电 ±30kV，接触放电 ±30kV
- 符合IEC 61000-4-5 (雷击) 4A (8/20ns) 标准
- 3引脚无引线封装
- 响应时间典型值 <1 ns
应用领域
- 电源管理
- 工业应用
- 电源保护
- 外围设备
