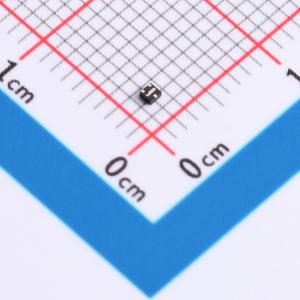

  • TPESD2CANFD24V-QBZ商品缩略图

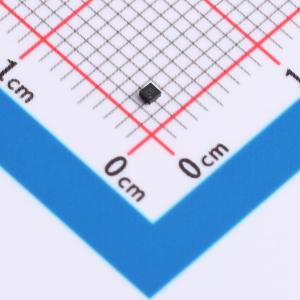

  • TPESD2CANFD24V-QBZ商品缩略图

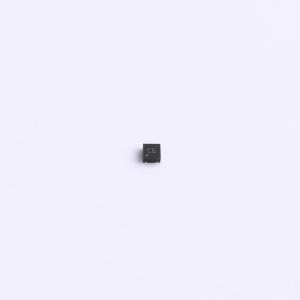

  • TPESD2CANFD24V-QBZ商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPESD2CANFD24V-QBZ

2线双向ESD二极管，超低泄漏，低钳位电压，响应时间快

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TECH PUBLIC(台舟)
商品型号
TPESD2CANFD24V-QBZ
商品编号
C53100512
商品封装
DFN-3(1x1)​
包装方式
编带
商品毛重
0.0064克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性-
反向截止电压(Vrwm)24V
钳位电压40V
峰值脉冲电流(Ipp)4A@8/20us
峰值脉冲功率(Ppp)140W@8/20us
击穿电压(VBR)26.7V
属性参数值
反向电流(Ir)80nA
通道数-
工作温度-55℃~+125℃
防护等级IEC 61000-4-5；IEC 61000-4-2
类型ESD
Cj-结电容18pF

商品特性

  • 低工作电压：24V
  • 超低泄漏：纳安级别
  • 低钳位电压
  • IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV
  • IEC 61000 - 4 - 5（雷击）4A（8/20ns）
  • 3引脚无铅封装
  • 这些是无铅器件
  • 典型响应时间 < 1 ns
  • 封装：DFN1X1 - 3
  • 引脚镀层：雾锡
  • 外壳材料：“绿色”模塑料
  • IEC 61000 - 4 - 2（ESD）抗扰度测试

应用领域

  • 电源管理
  • 工业应用
  • 电源保护
  • 外设
