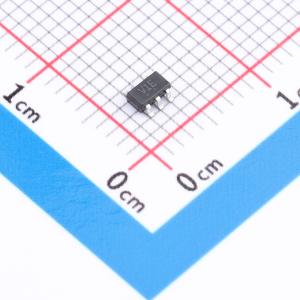

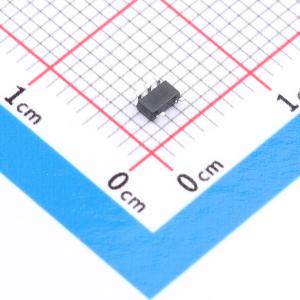

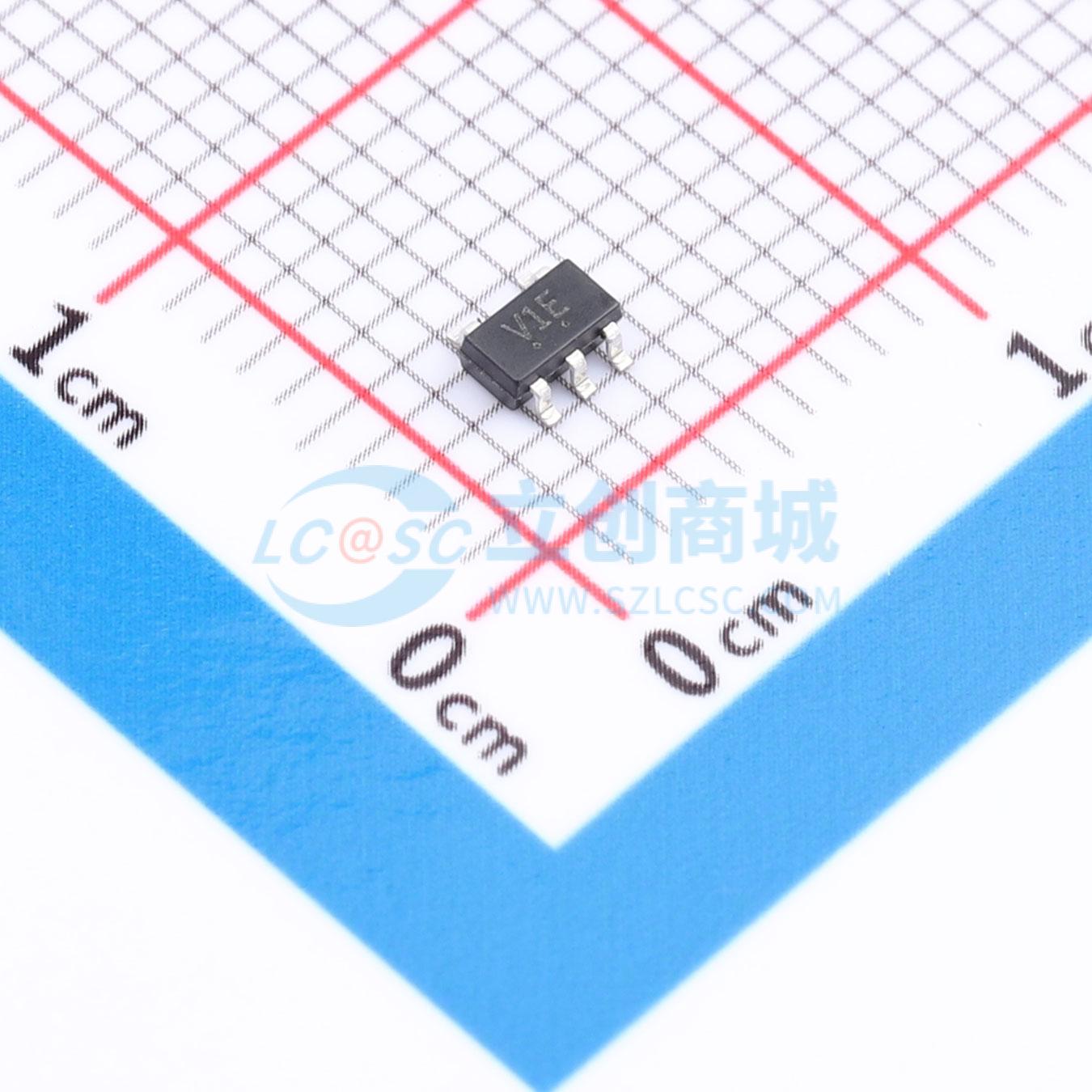

MC74VHC1G00DTT1G-TP
二输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MC74VHC1G00DTT1G-TP
- 商品编号
- C53100494
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 2.9V；2.58V；4.4V；3.94V；1.9V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | - | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
MC74VHC1G00是一款2输入与非门，实现功能Y = A × B。
商品特性
- 工作电压范围：2~5.5V
- 低功耗：ICC = 1.0μA（最大值）
- 高速：tPD = 4.3ns（典型值）
