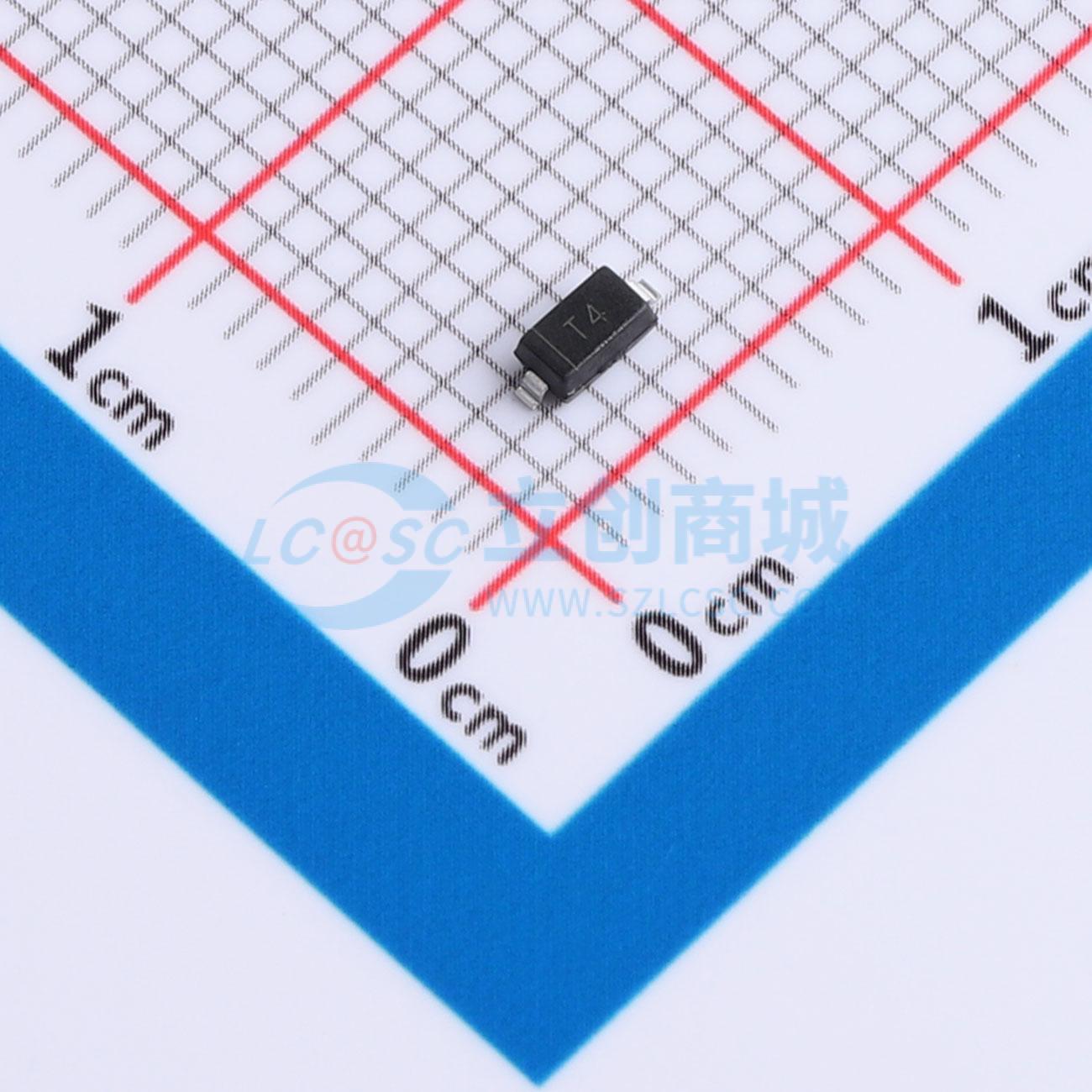

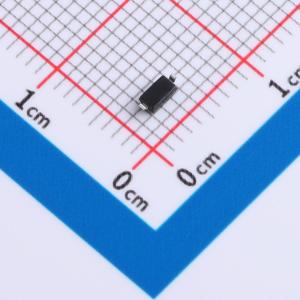

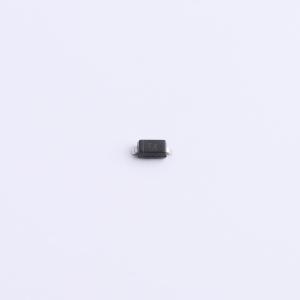

温馨提醒：图片仅供参考，商品以实物为准
1N4148W T4-TD(0.23)
快速开关二极管，适用于通用开关应用，采用表面贴装封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1N4148W T4-TD是拓电半导体1N4148系列开关二极管，采用SOD-123超薄表面贴装封装。电气特性优异：100V反向耐压、150mA平均正向电流、4ns快速反向恢复时间，耗散功率500mW。小体积设计适合高密度PCB布局，适用于信号切换、高频整流、电源管理及电路保护等应用，工作温度-65°C~150°C，RoHS合规。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 1N4148W T4-TD(0.23)
- 商品编号
- C53064157
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | 500mW | |
| 整流电流 | 150mA | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1V | |
| 非重复峰值浪涌电流 (Ifsm) | 2A | |
| 反向电流(Ir) | 1uA@75V | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 快速开关速度
- 表面贴装封装，非常适合自动插入
- 适用于通用开关应用
- 高电导率
