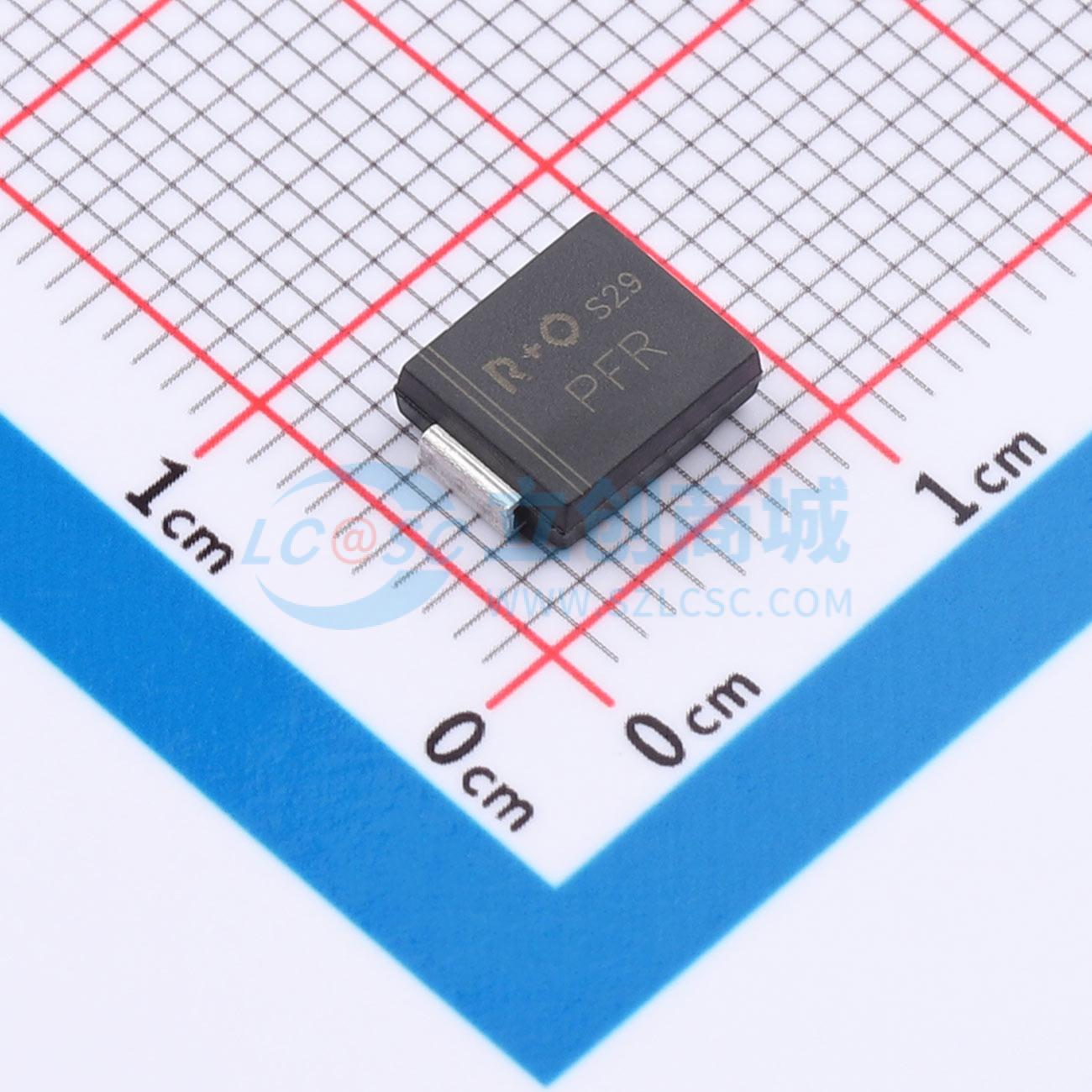

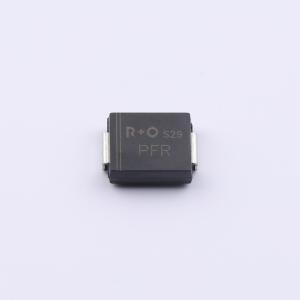

温馨提醒：图片仅供参考，商品以实物为准
SMDJ40A
表面贴装瞬态电压抑制器，适用于节省电路板空间，具有低泄漏、玻璃钝化结、低电感、出色钳位能力、快速响应时间等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMC封装玻璃钝化芯片， 10/1000μs波形1500W峰值脉冲功率能力，出色的钳位能力，极快的响应时间。专门设计用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SMDJ40A
- 商品编号
- C53055785
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.388889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 46.5A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 49.1V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低漏电流
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形下具备3000W峰值脉冲功率能力
- 快速响应时间
- 在22V以上时典型反向电流小于5μA
- 高温焊接：端子处可承受260℃/10秒
- 典型最大温度系数 ΔVBR = 0.1% × VBR @ 25℃ × ΔT
- 塑料封装符合美国保险商实验室94V-0阻燃等级
- 无光泽无铅镀锡
- 符合J-STD-020标准，达到MSL 1级
- 无卤素且符合RoHS标准
- 根据JEDEC JESD201A标准其表4a和4c进行晶须测试
- 符合IEC 61000-4-2标准，ESD防护能力达30KV（空气放电），30KV（接触放电）
应用领域
- I/O接口保护
- AC/DC电源保护
- 低频信号传输线路保护
