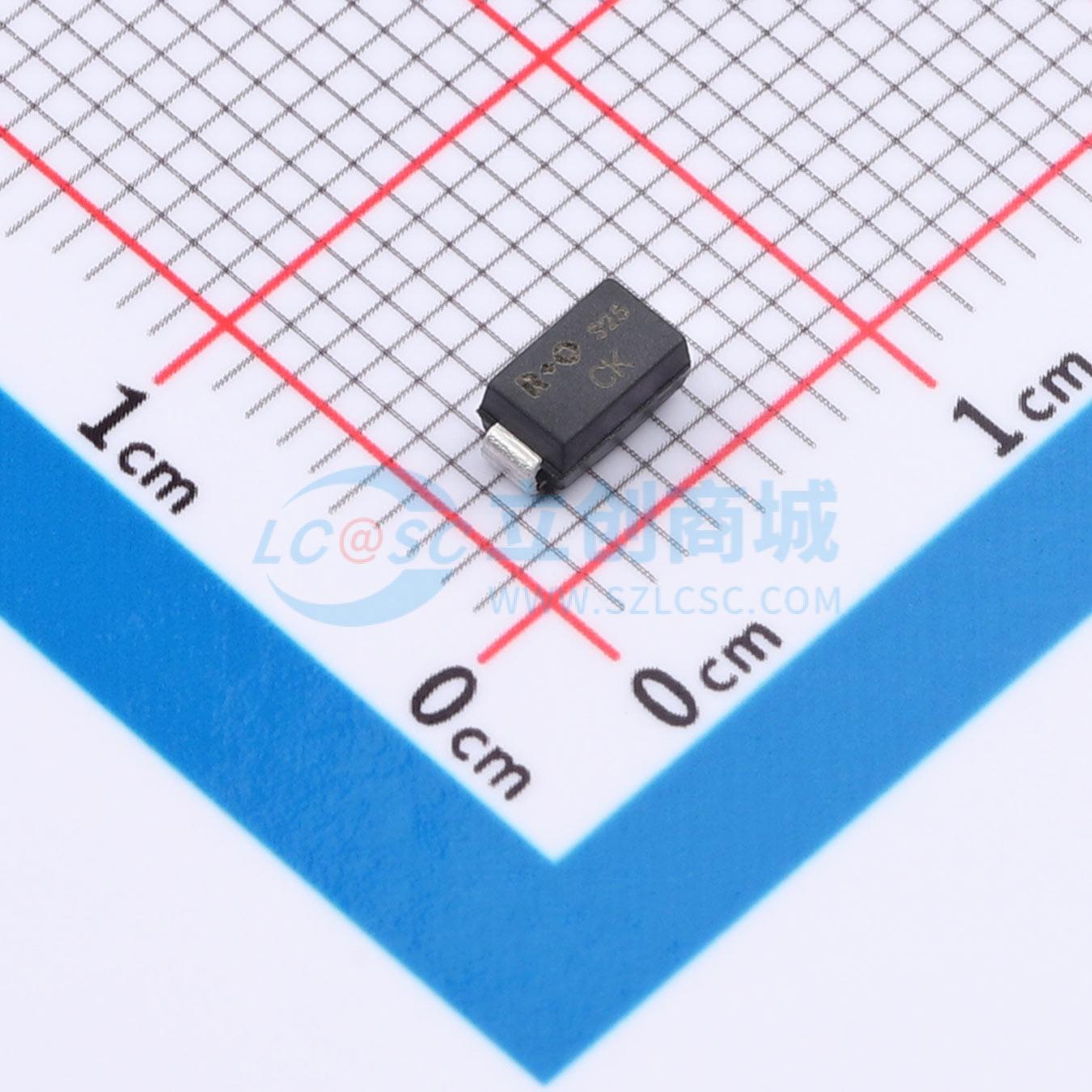

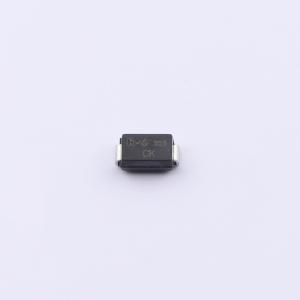

温馨提醒：图片仅供参考，商品以实物为准
SMA6J30CA
SMA6J30CA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SMA封装玻璃钝化芯片， 10/1000μs波形600W峰值脉冲功率能力，出色的钳位能力，极快的响应时间。专门设计用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SMA6J30CA
- 商品编号
- C53055788
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.131111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 12.4A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 36.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMA6J系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低泄漏电流。
- 玻璃钝化结。
- 低电感。
- 出色的钳位能力。
- 在10 / 1000 μs波形下具有600W的峰值脉冲功率能力。
- 快速响应时间。
- 在12V以上时，典型反向电流小于5 μA。
- 高温焊接：端子在260°C下持续40秒。
- 典型最大温度系数ΔVBR = 0.1%xVBR（25°C时）× ΔT。
- 塑料封装符合UL 94V - 0阻燃等级。
- 雾锡无铅电镀。
- 无卤素且符合RoHS标准。
- 典型故障模式为因过压或过流导致短路。
- 符合IEC 61000 - 4 - 2标准，静电放电抗扰度为30KV（空气）、30KV（接触）。
应用领域
- I/O接口。
- VCC总线。
- 电信、计算机、工业和消费电子应用中的其他易受影响的电路。
