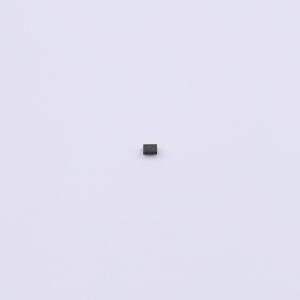

温馨提醒：图片仅供参考，商品以实物为准
ESD5451N
ESD5451N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5451N是一款DFN1006 - 2L封装双向TVS。满足IEC61000 - 4 - 2标准±30 kV（接触放电和空气放电）的ESD保护，8/20μs浪涌6A,Vc_12V，结电容20pF，产品无铅无卤符合RoHS/Reach标准。为保护连接到数据线和控制线的敏感电子元件而设计，可防止这些元件受到ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- ESD5451N
- 商品编号
- C53055800
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.029348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品特性
- 低漏电流
- 低钳位电压
- IEC 61000-4-2（静电放电空气放电）：±30kV
- IEC 61000-4-2（静电放电接触放电）：±30kV
- IEC 61000-4-5（雷电浪涌 8/20μs）：6A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器、数码相机
- 外设、音频播放器、工业设备
