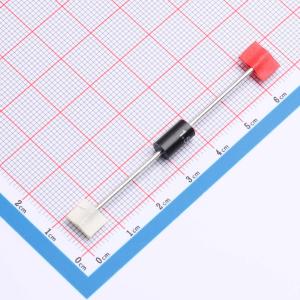

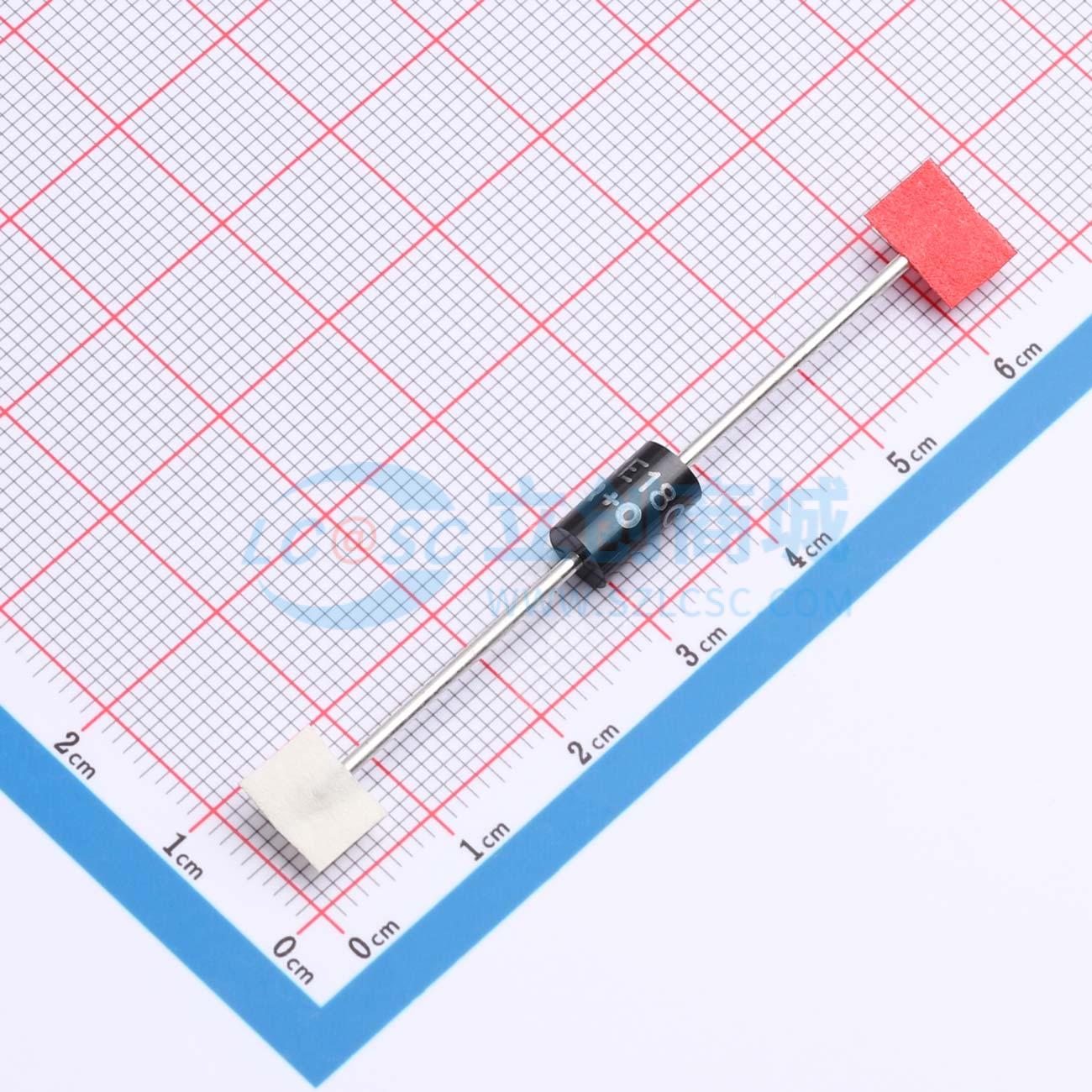

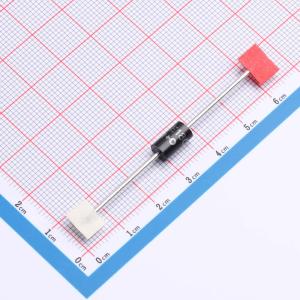

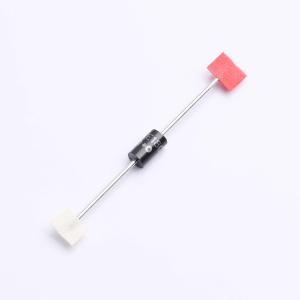

1.5KE18CA
1.5KE18CA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DO-201封装玻璃钝化芯片， 10/1000μs波形1500W峰值脉冲功率能力，出色的钳位能力，极快的响应时间。应用：用于保护敏感电子设备，防止由电感负载开关和雷电在消费、计算机、工业、和电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- 1.5KE18CA
- 商品编号
- C53055795
- 商品封装
- DO-27
- 包装方式
- 编带
- 商品毛重
- 1.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15.3V | |
| 钳位电压 | 25.2V | |
| 峰值脉冲电流(Ipp) | 59.5A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18.9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品概述
1.5KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 低泄漏电流
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有1500W的峰值脉冲功率能力
- 快速响应时间
- 12V以上典型反向电流小于1μA
- 高温焊接：引脚在260°C下可承受10秒
- 典型最大温度系数ΔV_BR = 0.1%xV_BR @ 25°CxΔT
- 塑料封装符合UL 94V - 0阻燃等级
- 雾锡无铅电镀
- 典型失效模式为因过压或过流导致短路
- 符合IEC 61000 - 4 - 2标准，ESD防护能力为30KV（空气放电）、30KV（接触放电）
- 击穿电压：6.8至5450V
- 峰值脉冲功率：1500W
- DO - 27封装
- 双向
- 单向
应用领域
TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
