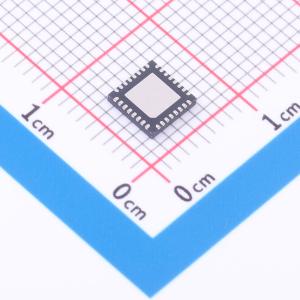

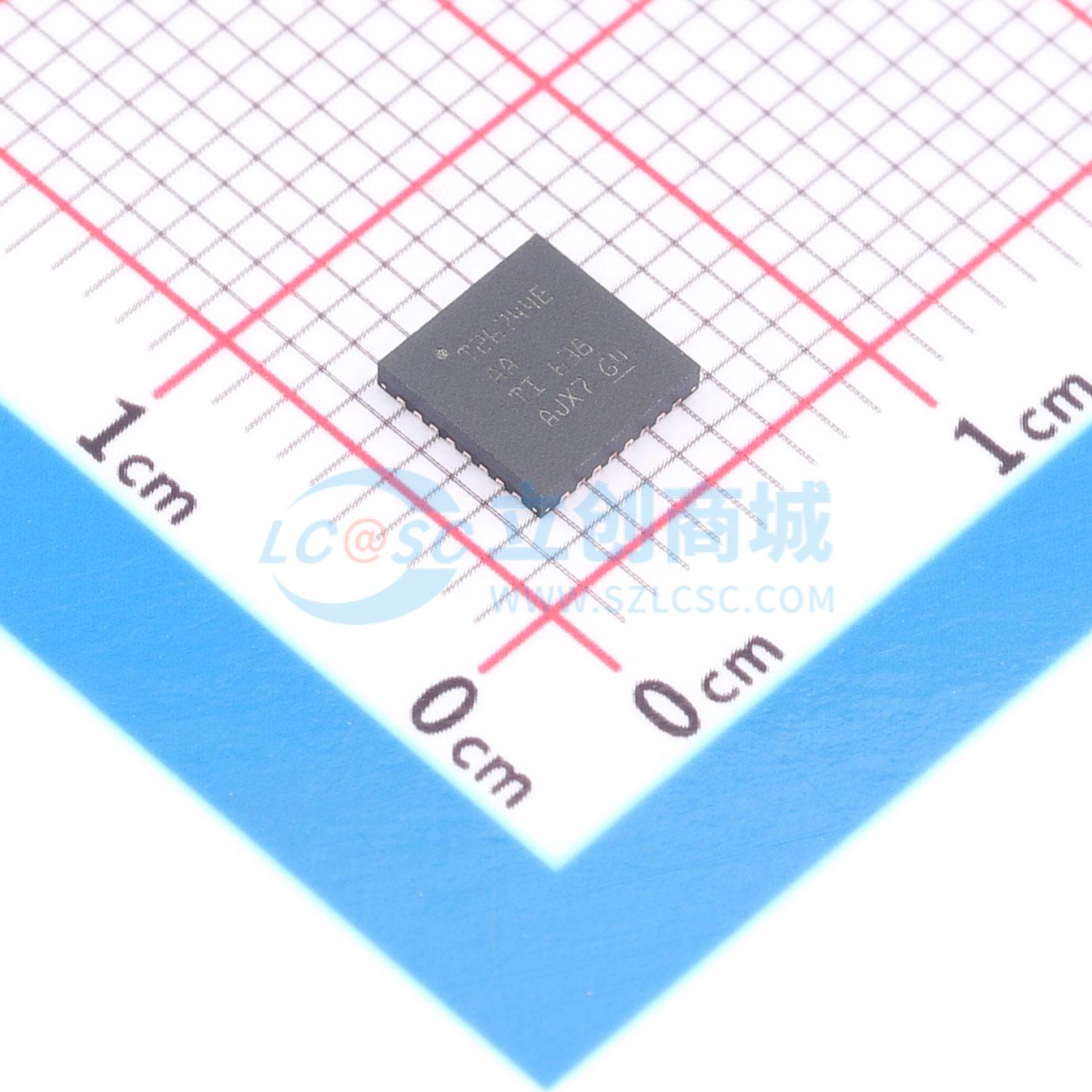

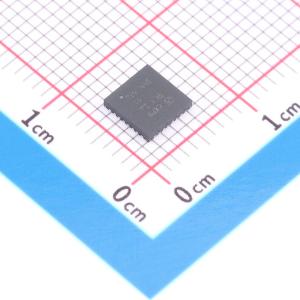

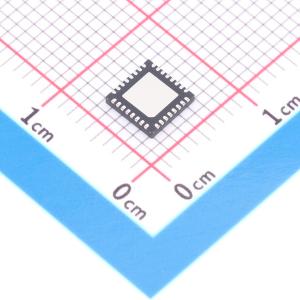

TPS26744EAAQRHBRQ1

TPS26744E-Q1 是一款独立的双端口 USB Type-C 和电力输送 (PD) 源控制器，适用于包括扩展功率范围(EPR) 电压在内的任何汽车级 USB-C 端口应用。TPS26744E-Q1 能够支持标准功率范围 (SPR) 和 EPR的所有 USB-PD 电源协商选项。TPS26744E-Q1 自动识别 USB-C 电缆功能，并针对电缆允许的最大电流进行调节，无需为 VCONN 提供外部 5V 电源。TPS26744E-Q1 支持 USB-C DisplayPort 和传统 D+/D- 充电。TPS26744E-Q1 通过 I2C 或 PWM 控制 DC/DC 转换器，以实现完整的 USB-C PD 解决方案。TPS26744E-Q1 具有 SYNC 输出，可通过双随机展频(DRSS) 为每个端口保持外部直流/直流开关异相。TPS26744E-Q1 集成了热保护和输入电压监控保护功能，可实现功率折返、VBUS 高/低电平监测以及液体检测和腐蚀缓解。TPS26744E-Q1 还支持 USB-C 交替模式，例如DisplayPort。TPS26744E-Q1 为系统提供多个接口选项，包括 I2C 和 LIN 支持以及可配置的 GPIO。

• 符合AEC-Q100测试要求，器件温度等级 1:-40℃ 至 125℃ 环境工作温度范围
• 器件 HBM ESD 分类等级:等级 2 和 3A
• 器件 CDM ESD 分类等级:等级 C2a 和 C2b
• 可配置的双端口 PD3.2源控制器
• 支持扩展功率范围 (EPR)
• VBUS耐压40V
• CC 和 DP/DM 引脚耐压24V
• 提供GUI工具，可轻松为各种应用配置器件
• 支持源端可编程电源 (PPS)
• USB Type-C 电力输送 (PD) 控制器，通过 USB-IF 认证 (TID #14058)
• 符合 USB PD R3.2 标准
• 符合 USB Type-C R2.4 标准
• 支持 DisplayPort 交替模式
• 提供20个可配置 GPIO
• 支持线缆连接和方向检测
• 集成式 VCONN 开关，无需外部电源即可读取eMarker
• 集成物理层和策略引擎
• 集成最高40V输入电压的LDO
• 提供1个 I2C 控制器端口 (I2C2)
• 提供2个 I2C 目标端口（I2C1、I2C3）
• 支持 UART 和 LIN
• 支持不开箱调试
• 集成闪存存储器，支持通过由身份验证检查选通的I2C 进行更新
• 支持通过 I2C4 进行不开箱闪存更新
• 支持多端口、多器件间系统电源管理
• 支持热折返
• 支持电源折返
• 支持液体检测和腐蚀缓解

• 汽车USB充电
• 汽车媒体中心
• 汽车音响主机
• 汽车显示模块
