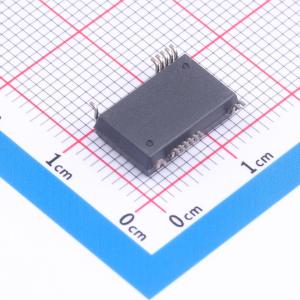

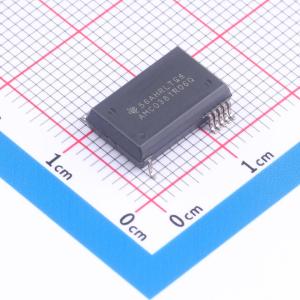

温馨提醒：图片仅供参考，商品以实物为准

AMC0381R06QDFXRQ1

汽车级精密高电压DC输入增强隔离放大器带单端比例输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: AMC0381R06QDFXRQ1
商品编号: C52995520
商品封装: SSOP-15
包装方式: 编带
商品毛重: 4.26克(g)

商品参数

商品概述

AMC0381R-Q1是一款精密电气隔离放大器，具备高压直流高阻抗输入和单端比例输出。输入设计为可直接连接高压信号源。隔离栅可分隔工作在不同共模电压等级的系统部件，隔离栅抗磁干扰能力强，经认证可提供最高5 kVRMS（60s）的增强隔离。AMC0381R-Q1输出与输入电压成比例的单端信号，满量程输出由REFIN引脚的输入电压设定。AMC0381R-Q1的输出设计为可直接连接ADC的输入，将REFIN连接至与ADC相同的参考电压即可匹配ADC的动态输入电压范围。AMC0381R-Q1提供三种线性输入电压范围可选:600V、1000V和1600V。凭借集成的精密电阻分压器，AMC0381R-Q1在全温度范围内（包含寿命漂移）可实现优于1%的精度。AMC0381R-Q1采用15引脚、0.65mm间距SSOP封装，器件的完整规格适用温度范围为-40℃至+125℃。

商品特性

符合AEC-Q100汽车应用认证，温度等级1工作范围为-40℃至+125℃
集成高压电阻分压器，无需外部电阻即可实现直流电压直接检测
单端输出，输出与VREFIN成比例，参考输入范围为2.7V至5.5V
电源电压范围:高压侧(VDD1)为3.0V至5.5V，低压侧(VDD2)为3.0V至5.5V
低直流误差
高CMTI，最小150V/ns
低EMI，符合CISPR-11和CISPR-25限值要求
提供多种输入规格可选:AMC0381R06-Q1为600V、10MΩ；AMC0381R10-Q1为1000V、12.5MΩ；AMC0381R16-Q1为1600V、33.5MΩ
获得安全相关认证:符合DIN EN IEC 60747-17 (VDE 0884-17)标准的7000 VPK增强隔离，符合UL 1577标准的1分钟5000 VRMS隔离要求

应用领域

牵引逆变器
车载充电机
DC/DC转换器
电池接线盒

	属性	参数值
	商品目录	隔离式放大器
	带宽(-3db)	145kHz
	输入失调电压(Vos)	400uV
	输出类型	非差分
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	150kV/us
	输入侧工作电压	3V~5.5V
	输出侧工作电压	3V~5.5V
	工作温度	-40℃~+125℃
