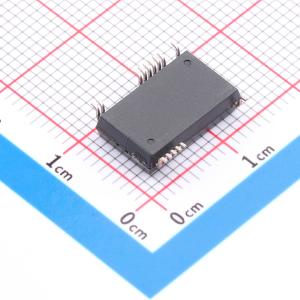

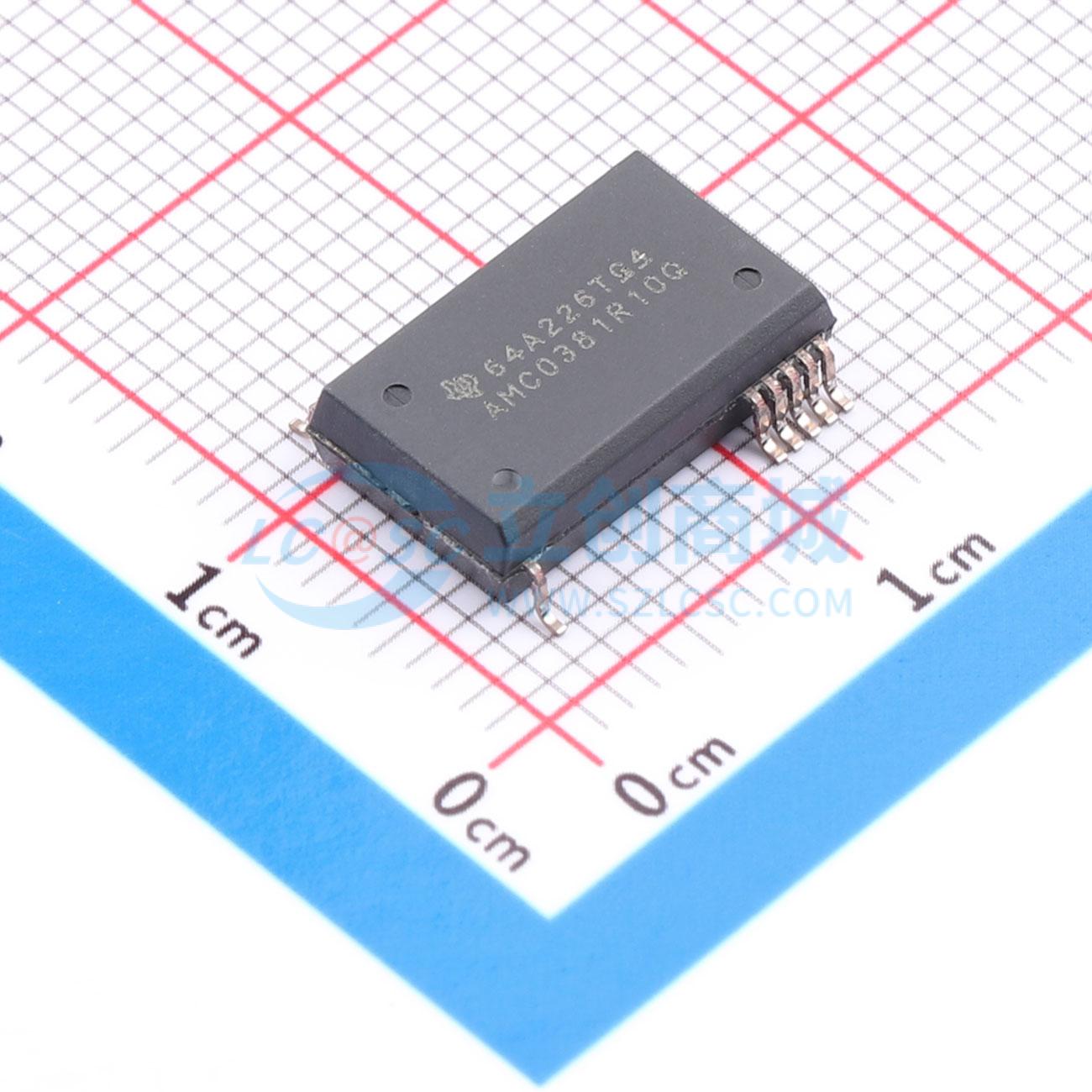

AMC0381R10QDFXRQ1

AMC0381R-Q1 是一款精密的电隔离放大器，具有高压直流电、高阻抗输入和比例式单端输出。输入专为直接连接到高压信号源而设计。隔离栅将在不同共模电压电平下运行的系统器件隔开。该隔离栅抗电磁干扰性能极强，并经过认证，可提供高达 5kVRMS 的增强型隔离 (60s)。AMC0381R-Q1 输出与输入电压成正比的单端信号。满标量程输出由施加到 REFIN 引脚的电压来设置。AMC0381R-Q1 的输出设计为直接连接到 ADC 的输入端。将 REFIN 连接到与 ADC 相同的基准电压，以便匹配 ADC 的动态输入电压范围。借助集成式精密电阻分压器，AMC0381R-Q1 在整个温度范围和使用寿命内实现低于 1% 的精度。AMC0381R-Q1 采用 15 引脚 0.65mm 间距和更小的 20 引脚 0.5mm 间距 SSOP 封装。该器件的完全额定工作温度范围为 –40℃ 至 +125℃。

• 符合面向汽车应用的 AEC-Q100 标准，温度等级 1 工作温度范围为 –40℃ 至 +125℃
• 集成高压电阻分压器，无需外部电阻器即可直接进行直流检测
• 单端输出，与 VREFIN 成比例，基准输入范围:2.7V 至 5.5V
• 高侧 (VDD1) 电源电压范围:3.0V 至 5.5V，低侧 (VDD2) 电源电压范围:3.0V 至 5.5V
• 低直流误差
• 高 CMTI:150V/ns（最小值）
• 低 EMI，符合 CISPR-11 和 CISPR-25 的限值要求
• 提供多种输入选项:AMC0381R06-Q1:600V，10MΩ；AMC0381R10-Q1:1000V，12.5MΩ；AMC0381R16-Q1:1600V，33.5MΩ
• 具备安全相关认证:符合 DIN EN IEC 60747-17 (VDE 0884-17) 的7000VPK 增强型隔离要求；符合 UL 1577 标准且长达 1 分钟的 5000VRMS 隔离

• 牵引逆变器
• 车载充电器
• 直流/直流转换器
• 电池接线盒
