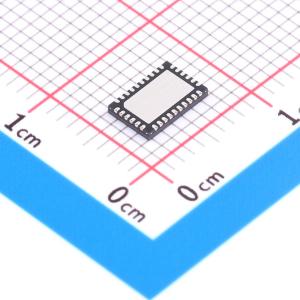

MCF8329HSIQRRYRQ1

MCF8329HS-Q1 提供一个单芯片、无代码、无传感器的 FOC 器件来驱动高达 2.5kHz（电气速度）的 12V 或 24V 汽车无刷直流电机 (BLDC) 或永磁同步电机(PMSM)。MCF8329HS-Q1 具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道功率 MOSFET。该器件具有涓流电荷泵，支持 100% 占空比。MCF8329HS-Q1 可通过单一电源运行。算法配置可存储在非易失性 EEPROM 中，从而允许器件在配置后独立运行。MCF8329HS-Q1 集成了多种保护特性，可在出现故障事件时保护该器件、电机和系统。MCF8329HS-Q1 采用 32 引脚、0.5mm 引脚间距、6x4mm、可焊侧翼 WQFN 封装 (RRY)。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

• 符合面向汽车应用的AEC-Q100标准
• 温度等级 1: -40℃ ≤ TA ≤ 125℃
• 采用集成无传感器电机控制算法的三相BLDC栅极驱动器
• 无代码磁场定向控制(FOC)
• 支持高达2.5kHz（电气频率）
• 速度、电流、功率和电压控制模式
• 正向和反向转动支持
• 可配置的功率和速度限制
• 模拟，PWM，频率或基于I2C的控制输入
• 泵的可配置空运行检测
• 外部MCU看门狗监控，具有跛行模式和重置信号
• 支持可选的1霍尔输入
• 5点可配置参考配置文件支持
• 抗电压浪涌和主动制动，可防止直流总线过压
• 用于高速运行的弱磁
• 每安培最大扭矩(MTPA)，以提高效率
• 65V三相半桥栅极驱动器
• 可驱动工作电压为4.5V至60V的3个高侧和3个低侧N沟道MOSFET
• 支持100% PWM占空比
• 基于自举的栅极驱动器架构
• 1A/2A峰值拉/灌电流
• 集成电流检测放大器
• 可调增益（5、10、20、40V/V）
• 低功耗睡眠模式
• 速度环路精度:使用内部时钟时小于3%
• 具有R/W安全性的可配置EEPROM
• 支持高达80kHz的PWM开关频率
• 可配置LDO:（3.3V 或 5V）±3%，50mA
• 独立驱动器关断路径(DRVOFF)
• 展频和PWM抖动，用于降低EMI
• 整套集成保护特性
• 所有电源轨上的欠压保护
• 断相（无电机）检测，包括断相信息
• 所有6个FET的短路保护(VDS)
• 电机锁定检测
• 热关断(TSD)
• nFAULT 或 FG 引脚上的故障指示
• 可选择通过I2C接口进行故障诊断

• 冷却液泵和水泵
• 燃油泵和机油泵
• HVAC 风机
• 引擎冷却风扇和电池冷却风扇
• 天窗模块
• 雨刮器模块
• 区域模块
