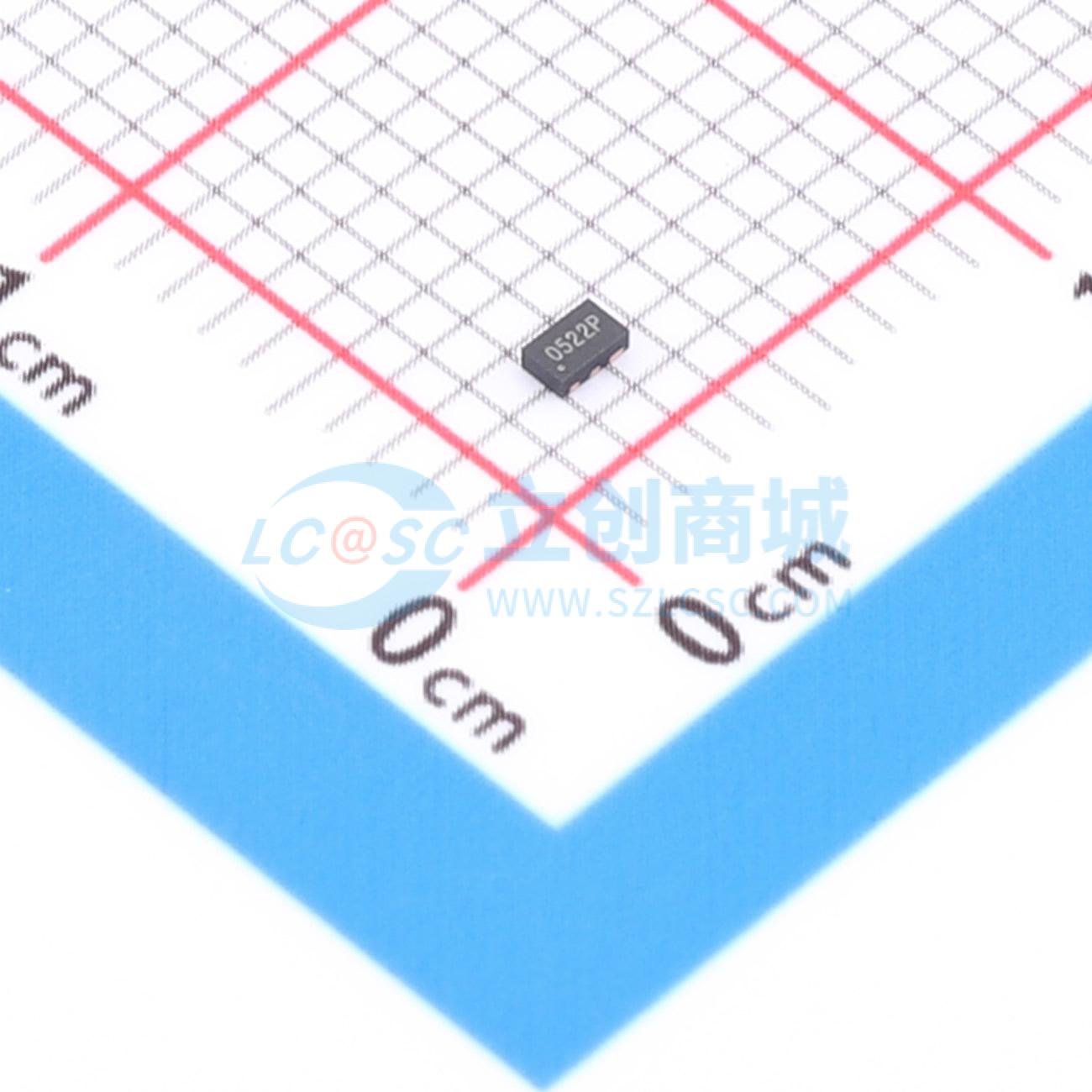

温馨提醒：图片仅供参考，商品以实物为准
PRTR5V0U2F,115(ES)
0522P，2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 0522P，2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PRTR5V0U2F,115(ES)
- 商品编号
- C52994078
- 商品封装
- DFN1610-6L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.6pF |
商品概述
PRTR5V0U2F,115(ES) 旨在保护电压敏感元件免受静电放电 (ESD) 和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的 ESD 保护。
商品特性
- IEC 61000-4-2 4 级 ESD 保护
- ±12kV 接触放电
- ±17kV 空气放电
- 70W 峰值脉冲功率 (8/20μs)
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合 RoHS 标准
- 保护两条单向线路
- 超低电容：典型值 0.60pF
应用领域
- USB 2.0
- 显示器和平板显示器
- 10/100/1000 以太网
- 笔记本电脑
- SIM 卡端口
- ATM 接口
