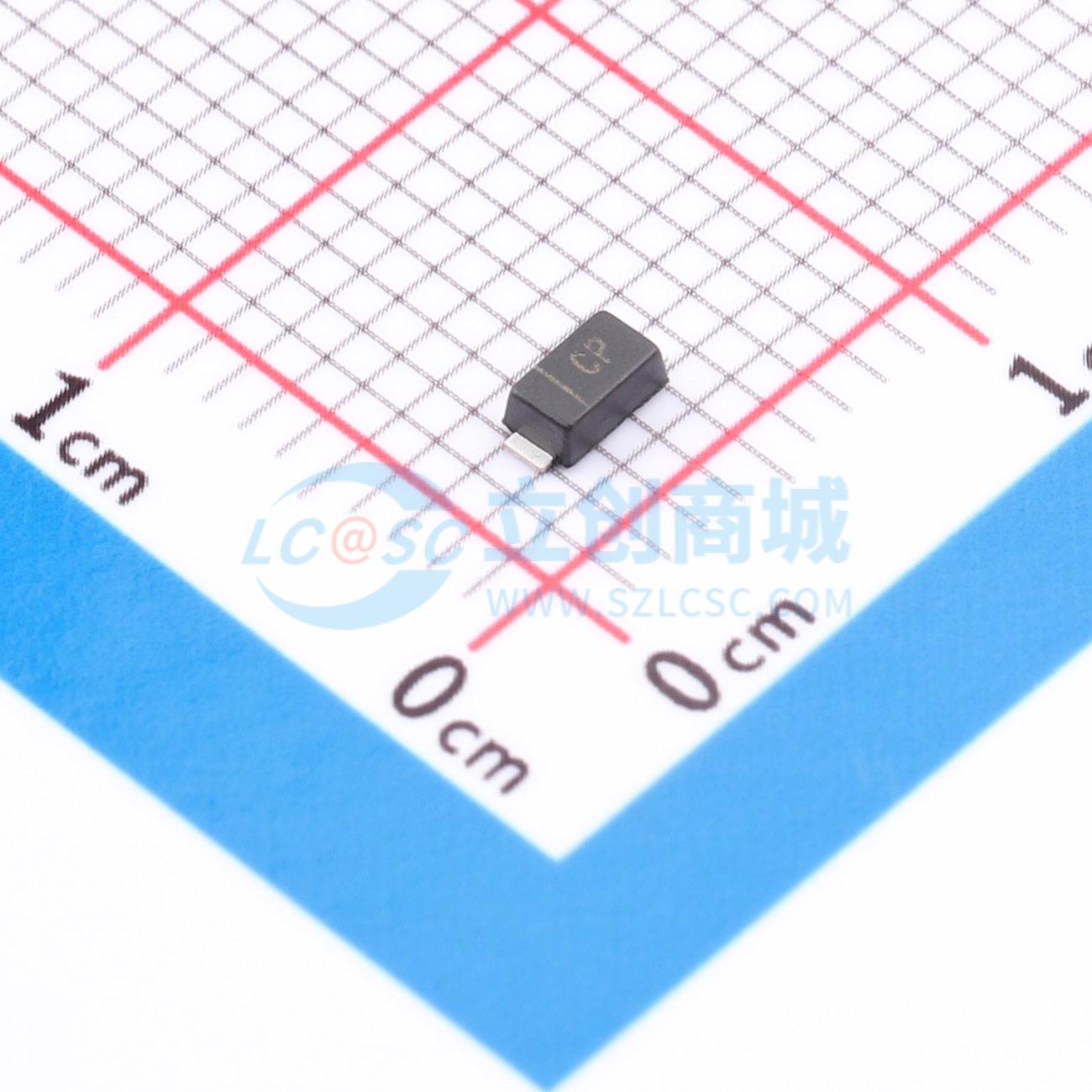

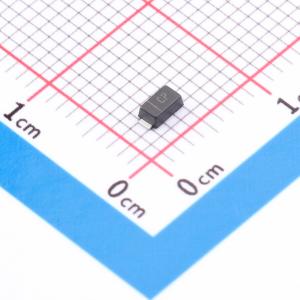

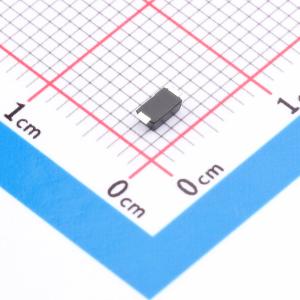

温馨提醒：图片仅供参考，商品以实物为准
PTVS36VS1UR,115(ES)
瞬态抑制二极管，TVS，替代进口品牌，可以提供车规级，深圳实验室配套电路优化&EMC整改服务
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 瞬态抑制二极管，TVS，替代进口品牌，可以提供车规级，深圳实验室配套电路优化&EMC整改服务
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PTVS36VS1UR,115(ES)
- 商品编号
- C52994081
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 6.9A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 44.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 出色的钳位能力
- 符合 J-STD-020 标准的 1 级湿敏等级（MSL）
- 快速响应时间
- 符合 IEC 61000-4-2（ESD）标准，±30KV（空气放电）
- ±30KV（接触放电）
- 在 10/1000μs 波形下具有 400W 峰值脉冲功率能力，重复率（占空比）：0.01%
- 在 10V 以上时，典型反向电流（IR）小于 1μA
- 塑料封装通过 UL 94V-0 阻燃等级认证
- 高温焊接：引脚可承受 260°C/10 秒
应用领域
-个人数字助理(PDA)-手机及配件-便携式设备-便携式仪器-手持设备和笔记本电脑-数码相机
