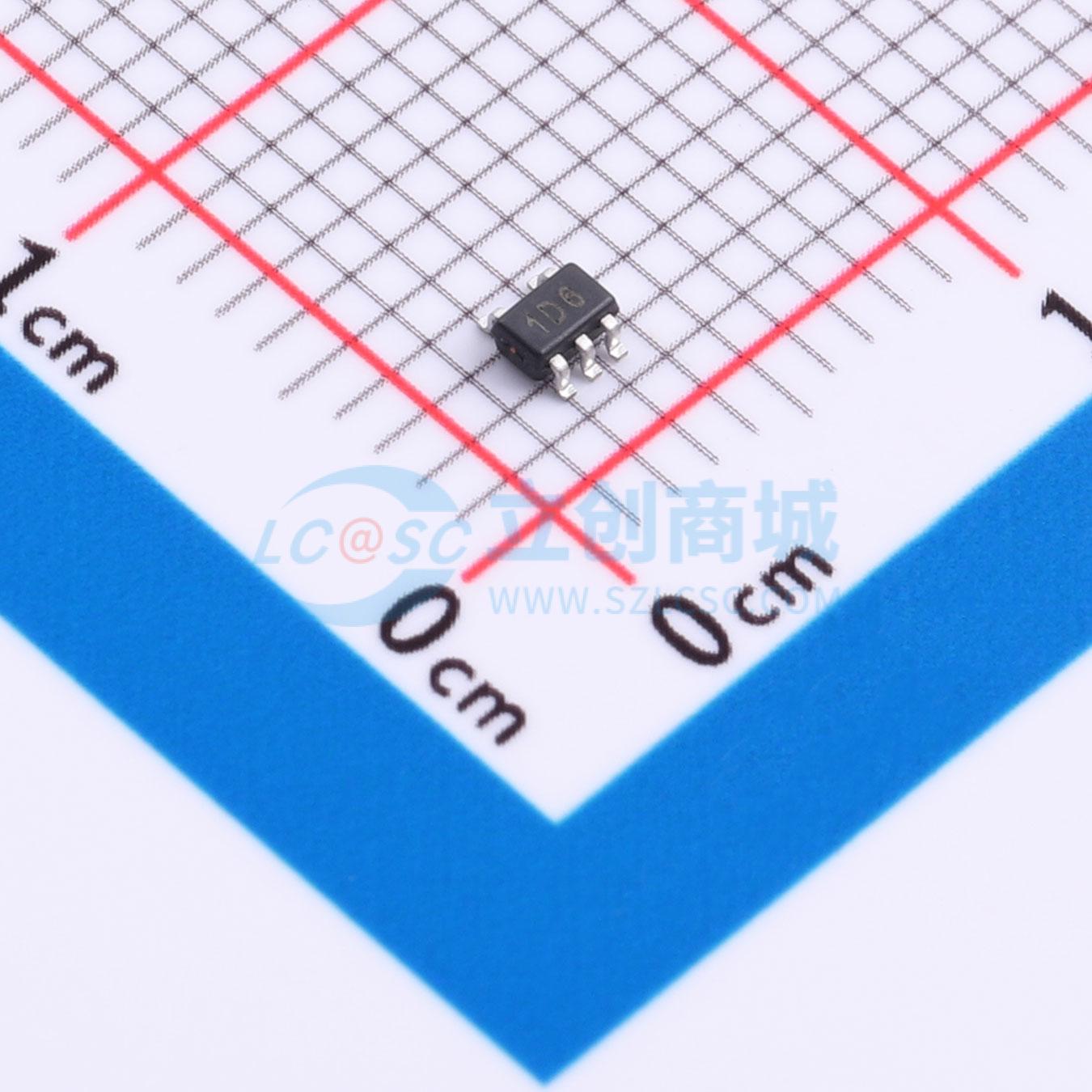

温馨提醒：图片仅供参考，商品以实物为准
TLV9001TIDCKR-TUDI
TLV9001TIDCKR-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV9001 单通道、1MHz、轨到轨输入和输出 1.8V 至 5.5V 运算放大器
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- TLV9001TIDCKR-TUDI
- 商品编号
- C52941407
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.0276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 2.5pA | |
| 输入失调电流(Ios) | 2.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 125dB | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V | |
| 功能特性 | 内置补偿 |
商品概述
TLV900x系列包括单通道、双通道和四通道低电压运算放大器，工作电压范围为2.1V至5.5V，具备轨到轨输入和输出摆幅能力。这些运算放大器为空间受限、需要低电压操作并驱动高容性负载的应用提供了经济高效的解决方案。TLV900x系列采用稳健耐用的设计，简化了电路设计，并且是单位增益稳定的。
商品特性
- 适用于低成本应用的可扩展CMOS放大器
- 轨到轨输入和输出
- 单位增益带宽积：1MHz
- 低静态电流：85μA/通道
- 单位增益稳定
- 可在低至2.1V的电源电压下工作
- 由于电阻性开环输出阻抗，在驱动更高容性负载时稳定性更佳
- 工作温度范围：-40℃ 至 125℃
应用领域
- 传感器信号调理
- 有源滤波器
- 低侧电流检测
- 烟雾探测器
- 可穿戴设备
