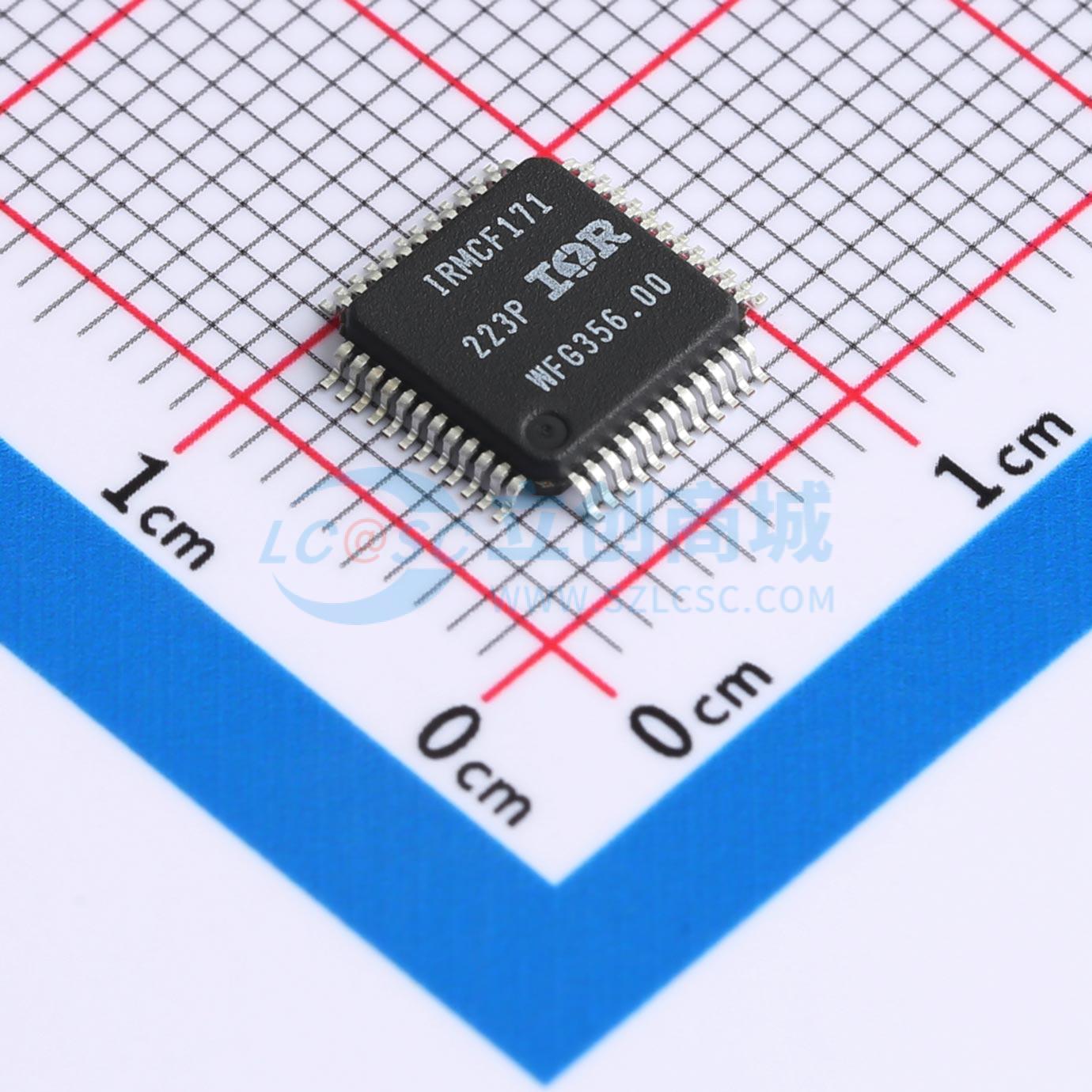

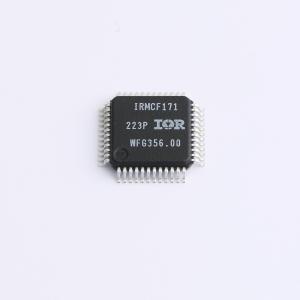

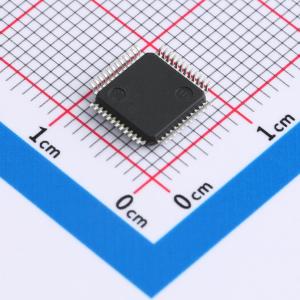

温馨提醒：图片仅供参考，商品以实物为准

IRMCF171TY

高性能无传感器电机控制集成电路

描述: IRMCF171 是一款基于高性能闪存的运动控制 IC，主要为家电应用而设计。IRMCF171 旨在为先进的变频家电电机控制提供低成本、高性能的控制解决方案。IRMCF171 包含两个集成在单芯片上的计算引擎
品牌名称: Infineon(英飞凌)
商品型号: IRMCF171TY
商品编号: C538204
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

IRMCF171是一款基于高性能闪存的运动控制IC，主要为家电应用而设计。IRMCF171旨在为先进的变频家电电机控制提供低成本、高性能的控制解决方案。IRMCF171将两个计算引擎集成在一个单芯片中。一个是灵活运动控制引擎（MCETM），用于永磁或感应电机的无传感器控制；另一个是8位高速微控制器（8051）。用户可以使用图形编译器连接控制元件来编写运动控制算法。复杂无传感器控制算法的关键组件，如角度估计器，以完整的预定义控制块形式提供。独特的模拟/数字电路和算法完全支持单分流或桥臂分流电流重构。MCE和8051微控制器通过双端口RAM进行通信，以实现信号监测和命令输入。用于MCETM的先进图形编译器无缝集成到MATLAB/Simulink环境中，同时支持第三方基于JTAG的仿真工具用于8051软件开发，包括闪存编程器。IRMCF171采用48引脚QFP封装。

商品特性

MCETM（灵活运动控制引擎）：用于高效正弦无传感器电机控制的专用计算引擎
内置硬件外设，用于单分流或双分流电流反馈重构和模拟电路
支持感应电机以及内埋式和表贴式永磁电机的无传感器控制
损耗最小化
空间矢量PWM
双通道模拟输出（PWM）
嵌入式8位高速微控制器（8051），用于灵活的I/O和人机控制
用于仿真/调试的JTAG编程端口
串行通信接口（UART）
I2C/SPI串行接口
三个通用定时器/计数器
两个特殊定时器：周期定时器、捕获定时器
带独立内部时钟的看门狗定时器
内部64KB闪存
3.3V单电源

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	工作电压	3V~3.6V

	属性	参数值
	接口类型	UART；SPI；I2C
	工作温度	-40℃~+125℃
