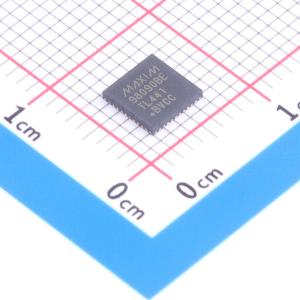

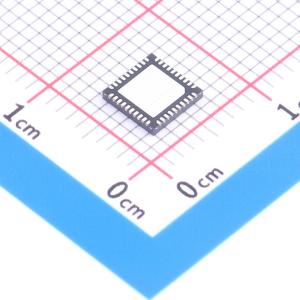

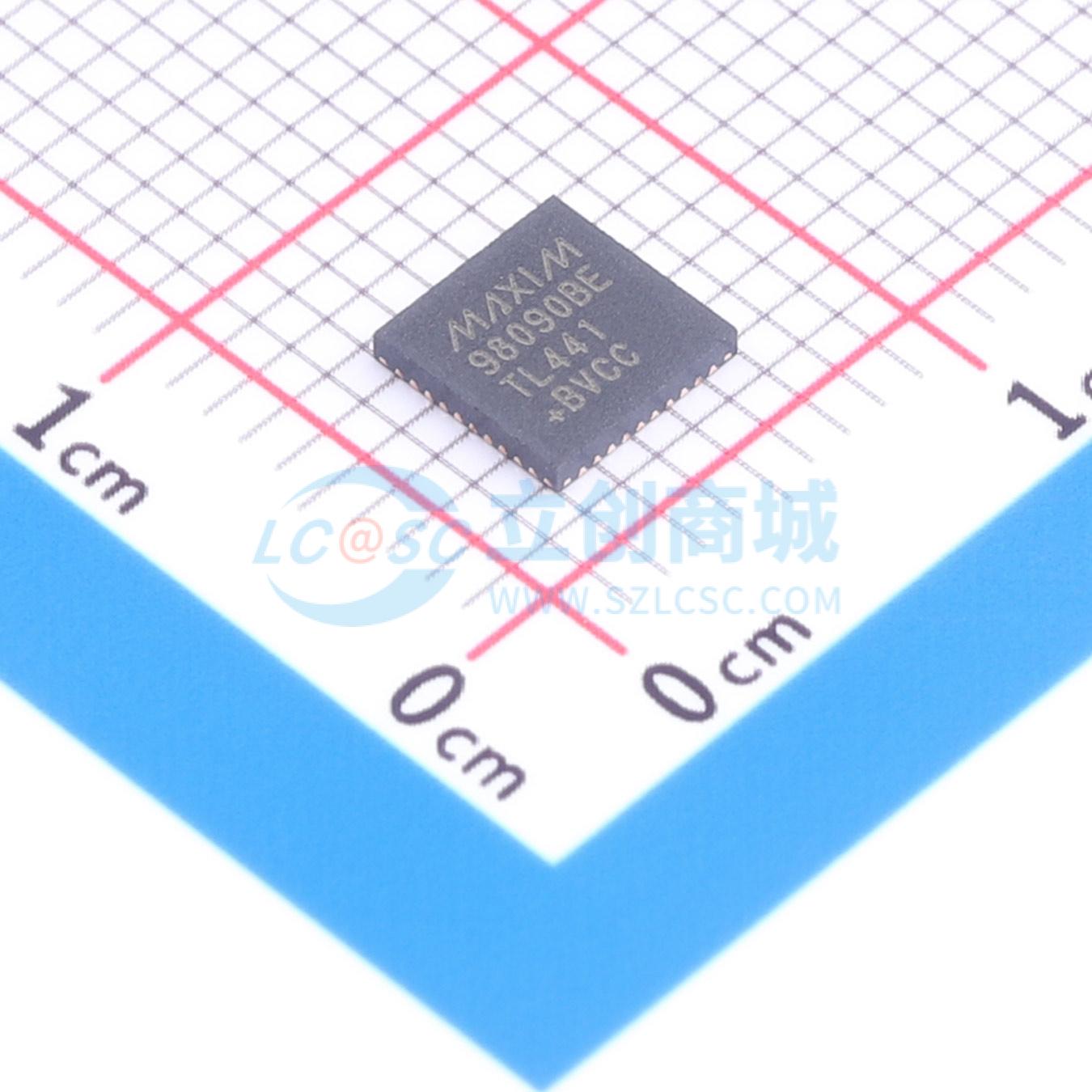

MAX98090BETL+
MAX98090BETL+
- 商品型号
- MAX98090BETL+
- 商品编号
- C4991227
- 商品封装
- TQFN-40(5x5)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
MAX98090是一款完全集成的音频编解码器，其高性能、超低功耗和小尺寸使其非常适合便携式应用。 该器件具有高度灵活的输入方案，配备六个输入引脚（WLP），可配置为模拟或数字麦克风输入、差分或单端线路输入，或全量程直接差分输入。模拟输入可路由至录音路径ADC，或直接连接至任何模拟输出混音器。 该器件支持256 x fS或10MHz至60MHz的主时钟频率。数字音频接口支持主模式或从模式操作、8kHz至96kHz的采样率，以及I2S、左/右对齐和TDM等标准PCM格式。 录音/播放路径采用FlexSound技术DSP，包括数字增益和滤波、双二阶滤波器（录音）、动态范围控制（播放），以及七频段参数均衡器（播放），可通过优化频率响应提升扬声器性能。 立体声D类扬声器放大器提供高效放大，具有低辐射发射特性，支持无滤波器操作，可驱动4Ω和8Ω负载。DirectDrive立体声H类耳机放大器提供接地参考输出，无需大型直流阻隔电容。该器件还包括一个差分接收器（听筒）放大器，可重新配置为立体声单端线路输出。
商品特性
- 102dB动态范围立体声DAC至耳机（8kHz < fS < 96kHz）
- 3.6mW立体声播放功耗
- 99dB动态范围立体声ADC（8kHz < fS < 96kHz）
- 4.2mW立体声录音功耗
- 3路立体声单端/差分模拟麦克风/线路输入（WLP版本）
- 立体声PDM数字麦克风输入
- 256 x fS至60MHz的主时钟频率
- I2S/LJ/RJ/TDM数字音频接口
- FlexSound技术信号处理
- 录音路径双二阶滤波器
- 播放路径七频段参数均衡器
- 播放路径自动电平控制
- 数字滤波和增益/电平控制
- 立体声低EMI D类扬声器放大器
- 3.2W/通道（RL = 4Ω，VSPK_VDD = 5V，WLP）
- 1.8W/通道（RL = 8Ω，VSPK_VDD = 5V，WLP）
- 立体声DirectDrive H类耳机放大器
- 插孔检测与识别
- 差分接收器放大器/立体声线路输出
- 广泛的咔嗒声和爆音抑制电路
- 抗射频干扰的模拟输入和输出
- 可编程麦克风偏置
- 具有两种地址选项的I2C控制接口
- 49凸点0.4mm WLP和40引脚TQFN封装
