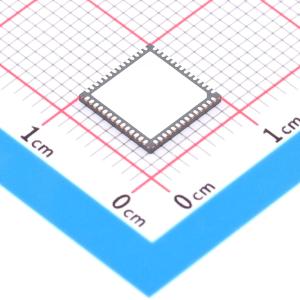

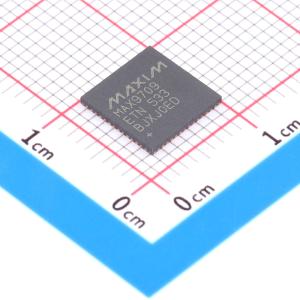

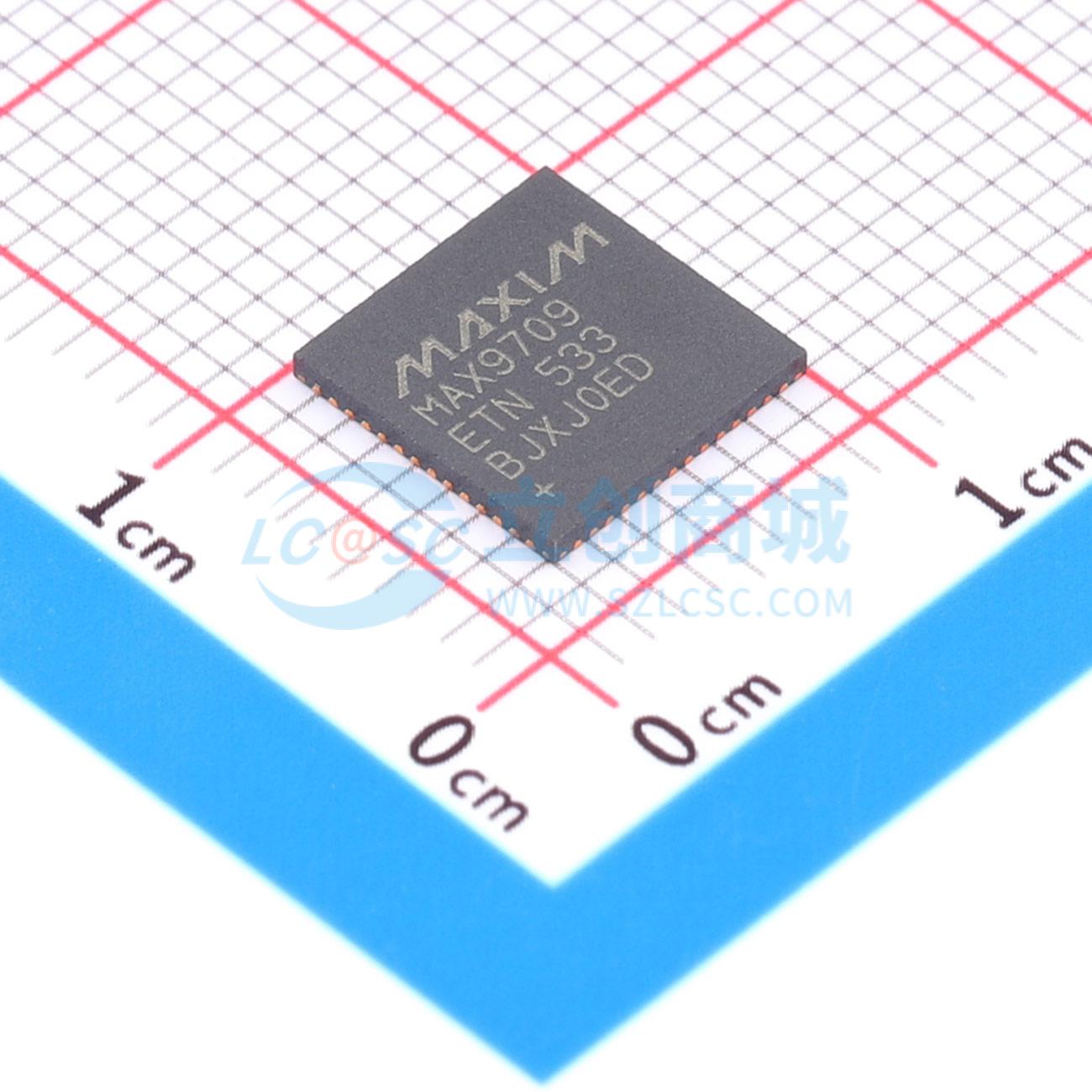

温馨提醒：图片仅供参考，商品以实物为准

MAX9709ETN+D

25W/50W、无需虑波、扩频、单声道/立体声、D类放大器

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9709ETN+D
商品编号: C4991274
商品封装: TQFN-56(8x8)
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

MAX9709立体声/单声道D类音频功率放大器在8Ω立体声模式下可提供高达2x25W的功率，在4Ω单声道模式下可提供高达1x50W的功率，效率最高可达87%。MAX9709兼具AB类放大器的性能和D类放大器的效率优势，无需使用笨重的散热片，还能节省功耗。该器件采用单路+10V至+22V电源供电，以BTL配置驱动负载。 MAX9709提供两种调制方案：固定频率调制（FFM）模式和扩频调制（SSM）模式，后者可降低EMI辐射。MAX9709可与600kHz至1.2MHz的外部时钟同步。同步输出允许在系统中级联多个器件。其特性包括全差分输入、全面的咔嗒声和噗噗声抑制功能，以及四种可选增益设置（22dB、25dB、29.5dB和36dB）。引脚可编程热标志提供七种不同的热警告阈值。短路和热过载保护可防止器件在故障条件下受损。 MAX9709采用56引脚TQFN（8mmx8mmx0.8mm）封装，工作温度范围为扩展的-40℃至+85℃。

商品特性

立体声模式下输出功率为2x25W（8Ω，THD = 10%）
单声道模式下输出功率为1x50W（4Ω，THD = 10%）
高效率：最高可达87%
无滤波器D类放大器
独特的扩频模式
可编程增益（+22dB、+25dB、+29.5dB、+36dB）
高电源抑制比（1kHz时为90dB）
差分输入可抑制共模噪声
关断和静音控制
集成咔嗒声和噗噗声抑制功能
低THD+N，仅0.1%
电流限制和热保护
可编程热标志
时钟同步输入和输出
采用散热高效、节省空间的封装：56引脚TQFN

应用领域

液晶电视
电脑/高保真音频解决方案
等离子电视

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(37个/管，最小起订量 1036 个)

个

起订量：1036 个37个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道

	属性	参数值
	输出功率	29Wx2@8Ω；50Wx1@4Ω
	工作电压	10V~22V
	工作温度	-40℃~+85℃
