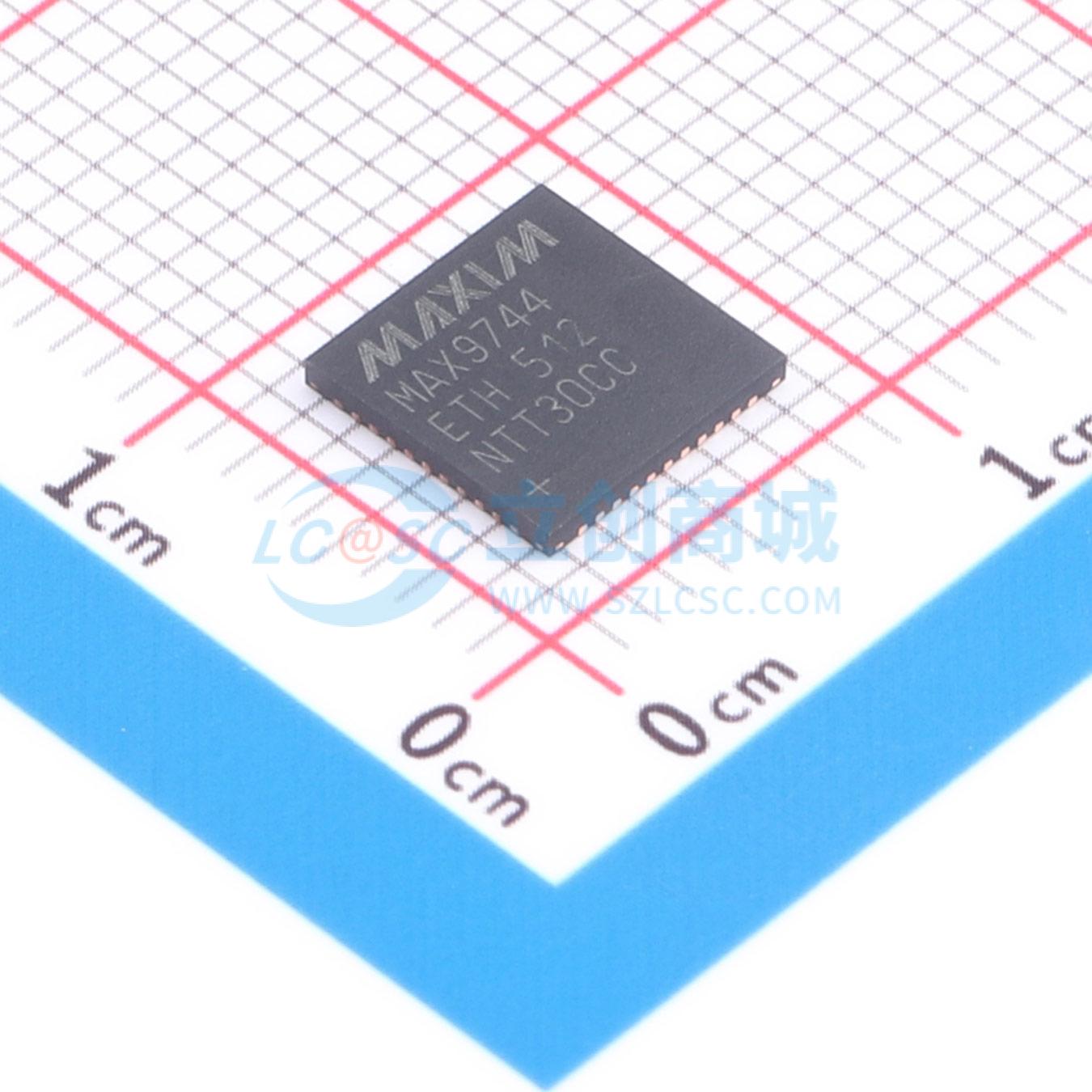

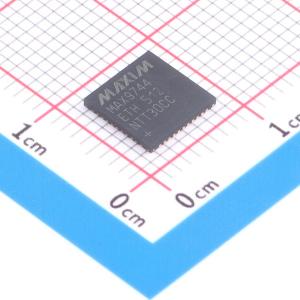

温馨提醒：图片仅供参考，商品以实物为准
MAX9744ETH+
20W立体声D类扬声器放大器带音量控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20W、立体声、D类扬声器放大器，带有音量控制、12V供电时为4Ω负载提供2 x 20W驱动
- 商品型号
- MAX9744ETH+
- 商品编号
- C4991234
- 商品封装
- TQFN-44(7x7)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 22.5Wx2@4Ω | |
| 工作电压 | 4.5V~14V | |
| 总谐波失真+噪声(THD+N) | 0.04% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 91dB | |
| 电源纹波抑制比(PSRR) | 75dB | |
| 效率 | 93% |
商品特性
- MAX9744 20W 立体声 D 类音频功率放大器兼具 AB 类放大器的性能和 D 类放大器的效率，节省电路板空间，无需使用笨重的散热片。
- 该器件具有单电源供电、增益可调、关断模式、SYNC 输出、扬声器静音功能，以及业界领先的咔嗒声和噗噗声抑制功能。
- MAX9744 具备 64 级双模（模拟或数字）可编程音量控制和静音功能。
- MAX9744 采用 4.5V 至 14V 单电源供电，在 14V 电源下，每通道可向 4Ω 扬声器提供高达 20W 的功率。
- MAX9744 提供两种调制方案：固定频率调制模式，可选择多个预设开关频率之一；扩频调制模式，有助于降低 EMI 辐射。
- MAX9744 具有 75dB 的高电源抑制比（PSRR）、0.04% 的低总谐波失真加噪声（THD+N），以及超过 90dB 的信噪比（SNR）。
- 强大的短路和热过载保护功能可防止器件在故障条件下受损。
- MAX9744 采用 44 引脚薄型 QFN - EP（7mmx7mmx0.8mm）封装，工作温度范围为扩展的 - 40℃ 至 +85℃。
应用领域
- 平板电视
- 电脑扬声器系统
- 多媒体扩展坞
